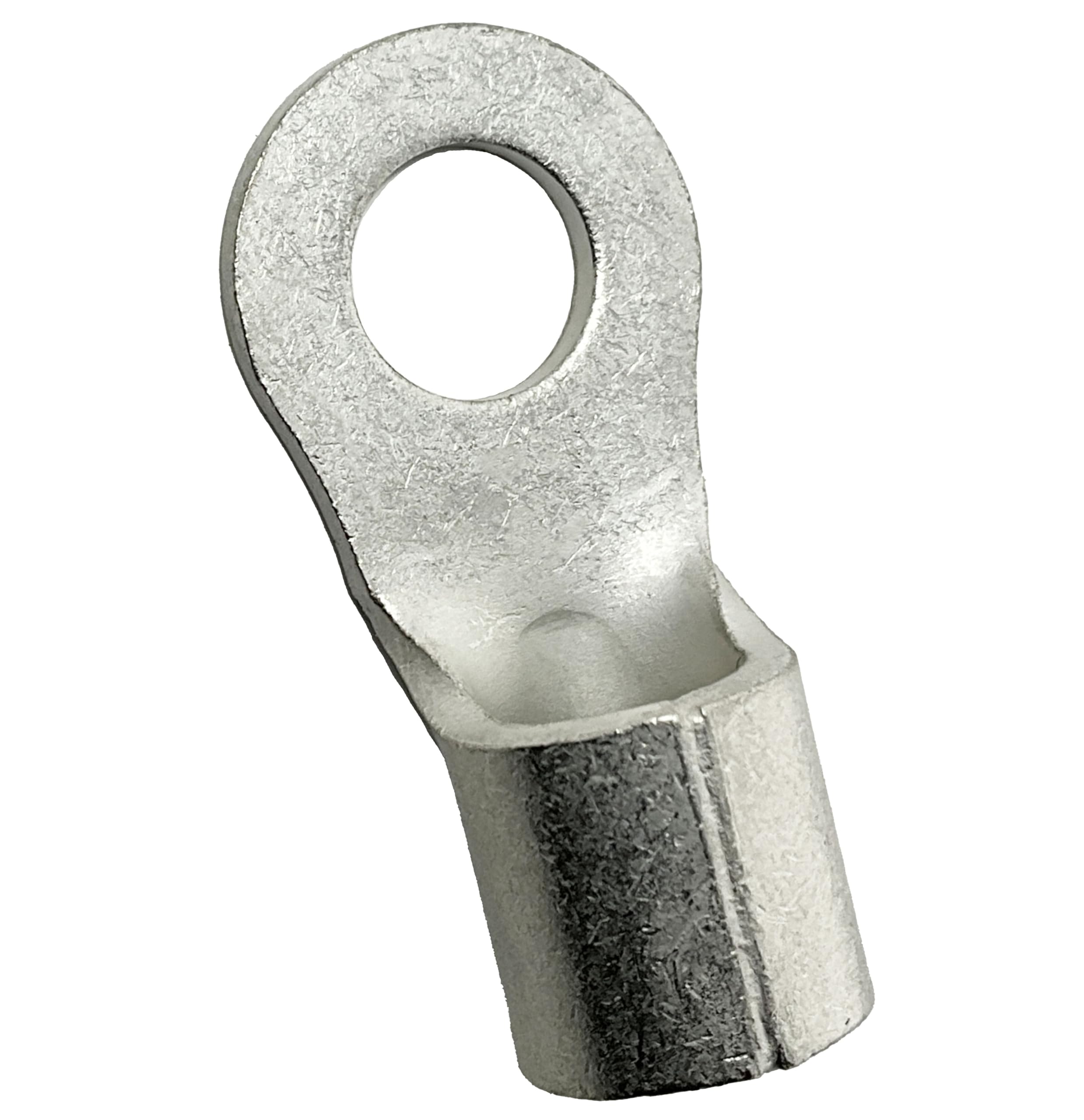

- 裸圧着端子 丸形端子 R形【R14-S5~12まで選択可】【2個～120個まで選択可】RoHS指令対応品 (R14-5 2個入)

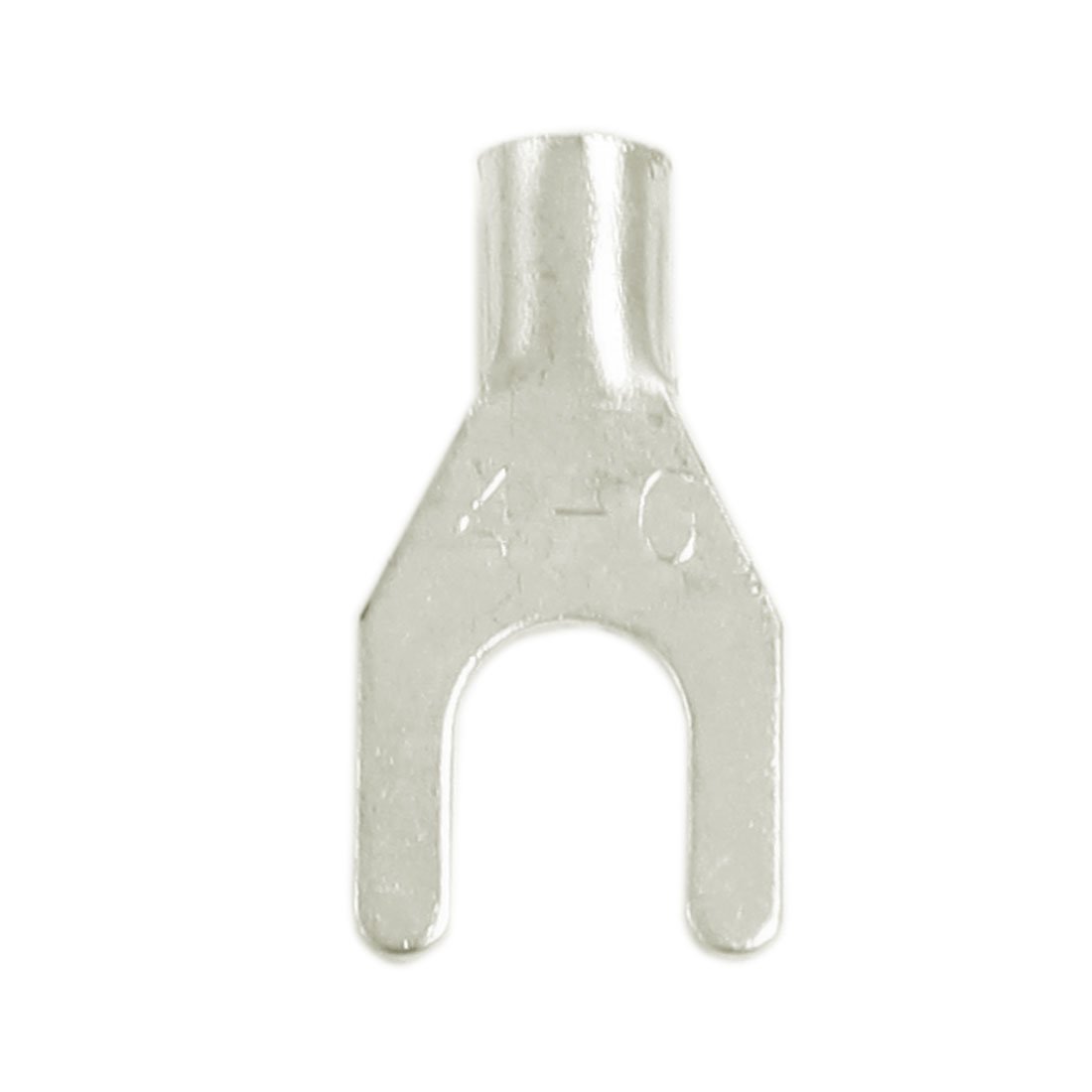

- uxcell 非絶縁フォーク端子 ターミナル コッパー製シルバートン 非絶縁ワイヤコネクター 6mm 径ホール 10個入り 3.5mm

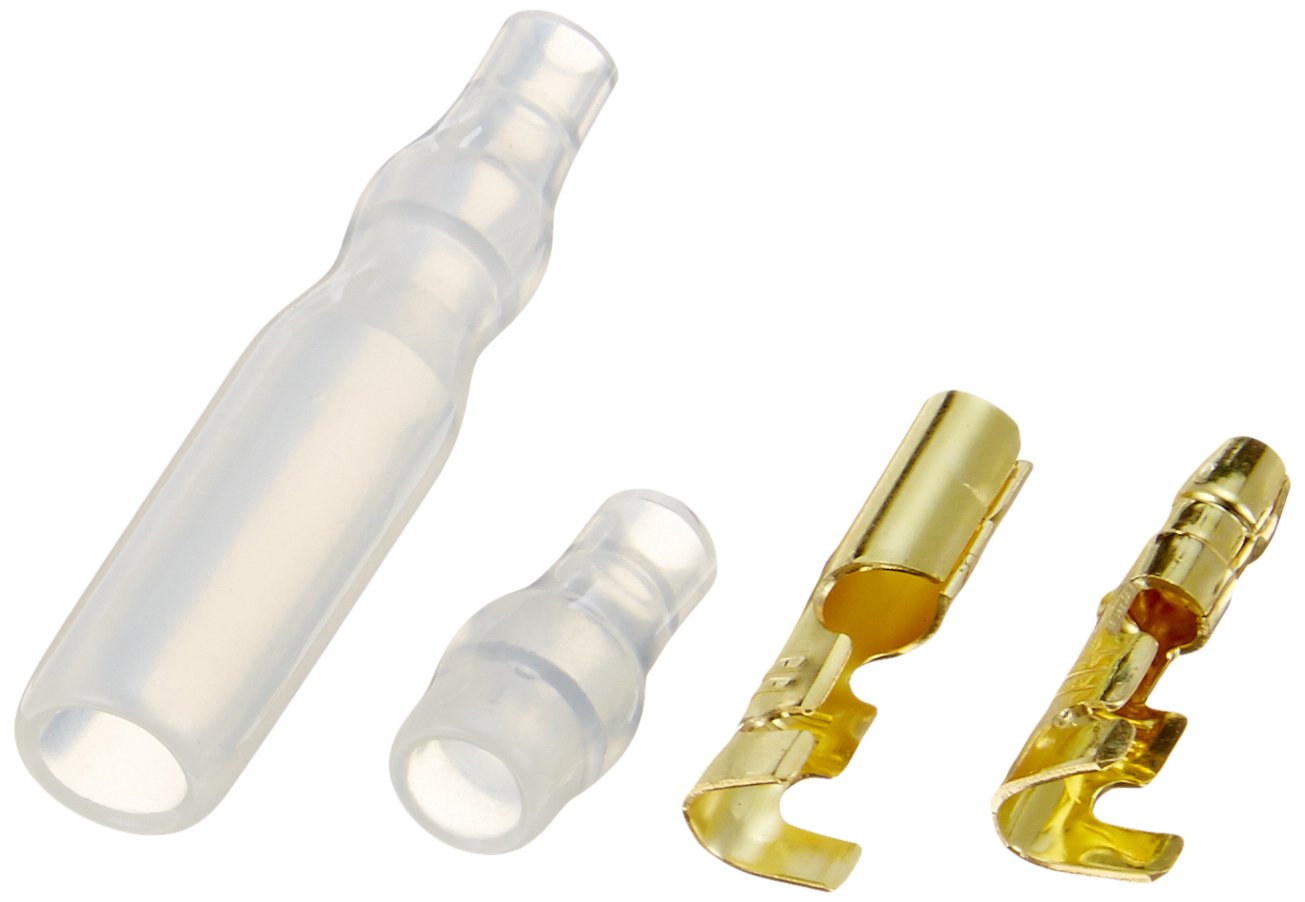

- キタコ(KITACO) ギボシ端子セット CA/CB103(ホンダ/オス・メスセット) 各5セット 0900-755-01000

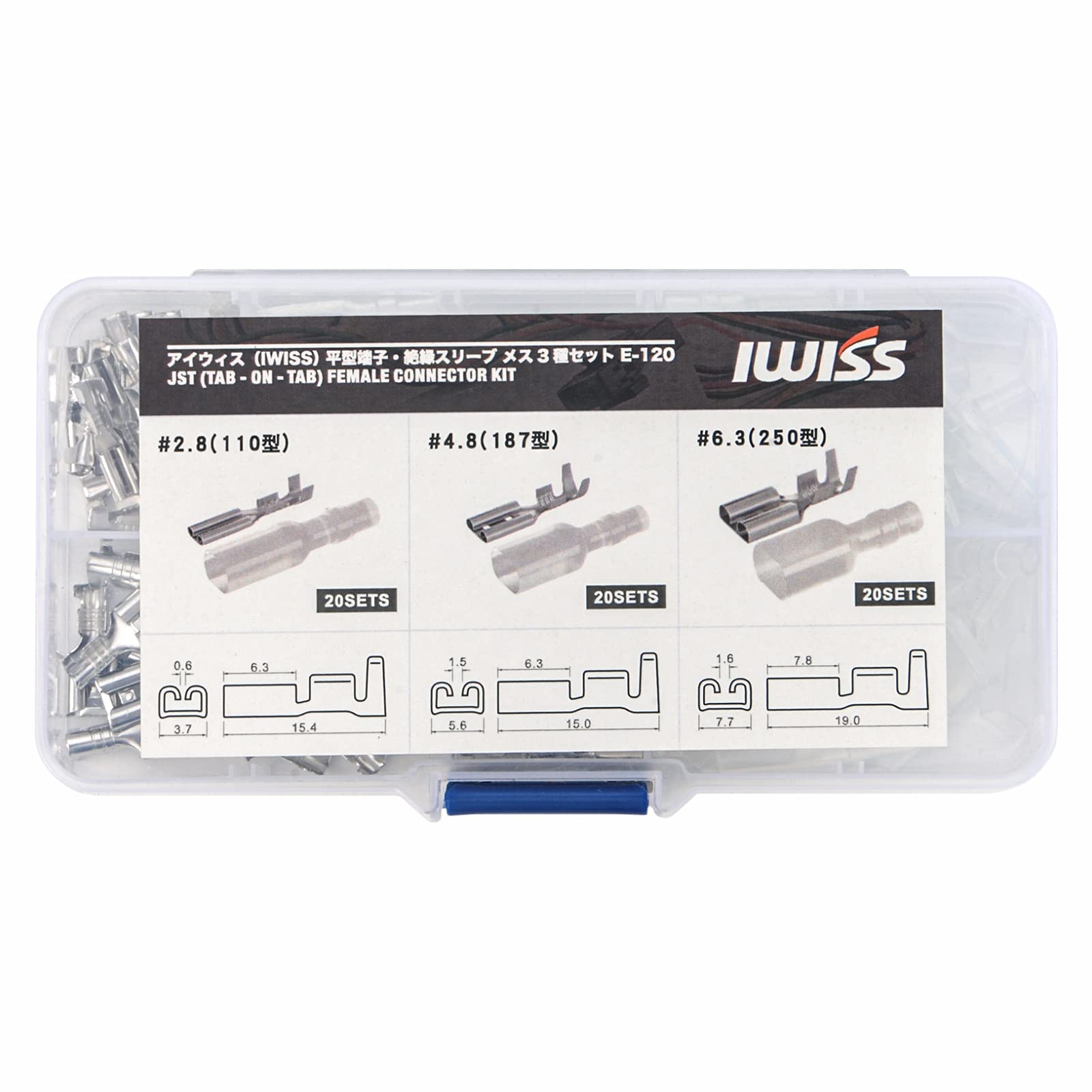

- アイウィス(IWISS) 平型端子 スリーブ 110型 187型 250型 メス 国内仕様 タブ・オン接続子 配線作業に E-120
- PENGLIN 100個 絶縁被覆付 ギボシ端子セット オス メス 丸形圧着ギボシ

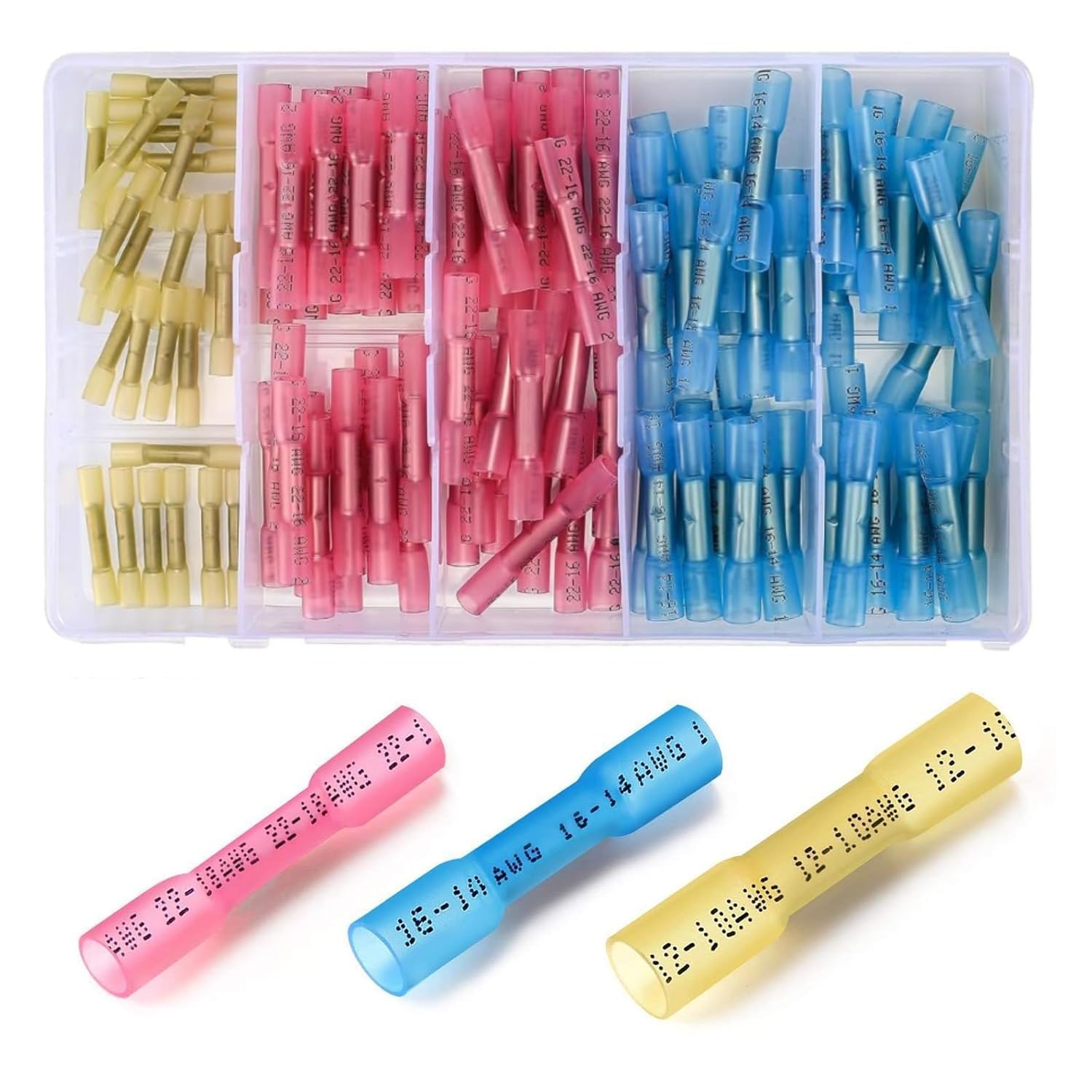

- aninako 90個【 40赤、40青、10黄】 圧着端子の 圧着接続端子 防水 圧着スリーブ
- 電線の太さと端子サイズの関係（色でわかる！）
- よくある失敗と正しいサイズ選びのコツ
- 絶縁被覆付き端子・裸端子・Y型・丸型など
- ✋ 圧着ペンチの正しい使い方
- 圧着を使うとDIYがどう変わる？
- 🧾 まとめ｜圧着ペンチで失敗しない配線を
- 関連記事
🧰 そもそも圧着ペンチとは？

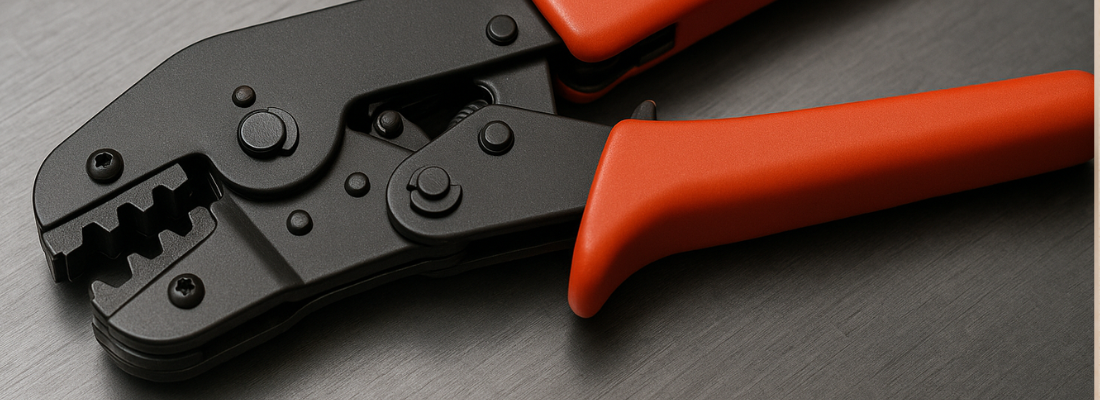

圧着ペンチってどんな工具？
圧着ペンチとは、電線と端子をしっかりと固定するための工具です。
「電線を差し込んで、ギュッと握るだけ」で、端子と芯線を強力にカシメてくれる優れもの。
見た目はペンチやプライヤーに似ていますが、
・挟むだけでなく「つぶす・固定する」機能がある
・端子のサイズや種類に応じた溝（ダイス）がある
といった点が大きな違い。
たとえば、丸型やY型の圧着端子、ギボシ端子などをつけるときに使います。
パチッと挟んだだけで、もうテープでぐるぐる巻く必要なし！
しかも見た目もプロっぽく、接触も安定。これは使わない手はないよね。
圧着とハンダ、何が違うの？
ここで一度、「圧着」と「ハンダ」の違いをシンプルに整理しておこう👇
| 項目 | 圧着 | ハンダ |
|---|---|---|
| 方法 | ペンチで物理的に「つぶして固定」 | 金属を溶かして「接着」 |
| 作業スピード | 速い（慣れれば数秒） | 少し手間・時間がかかる |
| 安全性 | 火を使わず安心 | 半田ごてが高温になり注意が必要 |
| 振動耐性 | 強い（バイクや車に最適） | 振動で剥がれることもある |
| 見た目 | スッキリ・均一で仕上がりがキレイ | ハンダ玉が不格好になることも |
もちろん、ハンダにもメリットはあるけど、
車・バイク・ラジコン・オーディオなど振動のある場所では圧着が断然おすすめ。
配線が抜けにくく、しかもトラブルも減る。
だからこそ、プロの現場では圧着が主流なんです。
圧着ペンチが活躍するシーン
こんなときこそ、圧着ペンチの出番！
- バイクや車の電装品取り付け（ウインカー、ETC、USB電源など）
- オーディオのスピーカー配線
- ラジコンや模型のモーター配線
- 防水端子での外部配線（屋外灯、センサー、農業設備など）
- LED照明のDIY取り付け
「ねじってテープ」じゃ心もとない場面、
「キレイに仕上げたい」場面で、圧着ペンチがグッと頼りになります。
🔧 圧着ペンチの種類と特徴
🛠️ 圧着ペンチって全部同じに見える？実はぜんぜん違うんです
お店で圧着ペンチを見かけたとき、
「なんだか似たような形だし、どれでもいいんじゃない？」と思ったこと、ありませんか？
たしかに、見た目はペンチっぽくて、どれも端子を挟むような口がついていて…。
パッと見だと、正直あまり違いがわからないかもしれません。
でも実は、圧着ペンチには「力の伝わり方」「仕上がりの精度」「使いやすさ」に大きな違いがあるんです。
構造や機能の違いによって、作業のラクさも、圧着ミスの起きにくさもガラッと変わります。
特にDIY初心者にとっては、
「どれを選ぶか」で作業の楽しさや成功率が大きく変わってくるんですよ。
ということでここでは、
これから圧着を始める人向けに「まず知っておきたい3タイプ」の圧着ペンチを、それぞれの特徴と一緒に紹介していきます👇

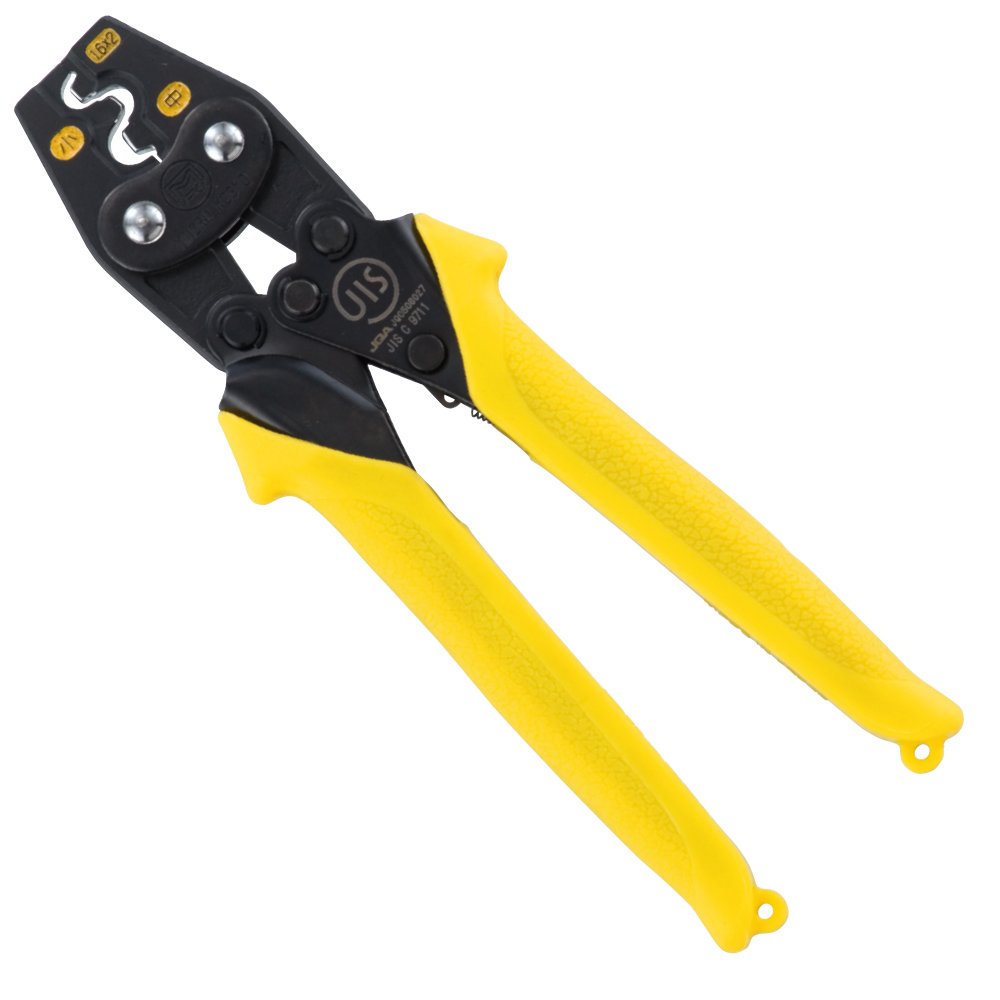

単式圧着ペンチ（バネなし・エントリーモデル）
もっともシンプルな構造で、
片手で握って「ぐっ」と押しつぶすだけの圧着ペンチ。
- ホームセンターや100均でも見かけるタイプ
- 軽くて安価。端子のサイズも3種（赤・青・黄）に対応
- ただし、握る力が必要で、仕上がりにムラが出やすい
初心者でも扱えなくはないけど、
「ちょっとつぶしただけで端子が抜ける」
「ちゃんと圧着できたか不安」という声も多い。
👉 力に自信がある人ならOK。
でも、安定した仕上がりを求めるなら次のラチェット式が◎！

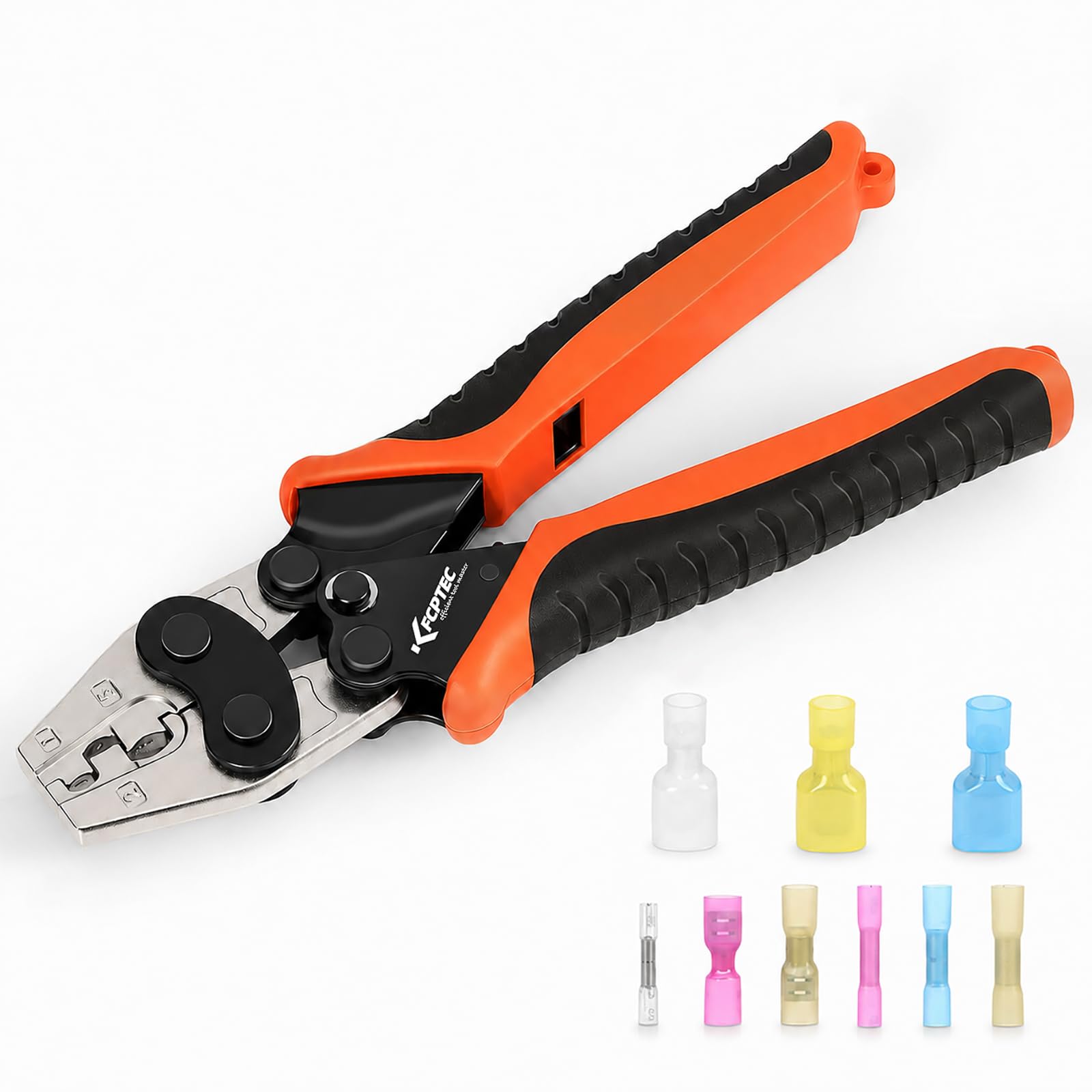

ラチェット式圧着ペンチ（初心者におすすめ！）
ラチェット機構（カチカチと段階的に締まる構造）がついたタイプ。
- 握る力が分散されるので、軽い力で圧着できる
- 握りきるまでは開かない仕組みだから、ミスが少ない
- グリップも太めで手に優しいモデルが多い
- ダイス（溝）も複数あり、端子に合わせた圧着が可能
値段は2000〜4000円くらいが相場だけど、
「とにかく失敗したくない！」というDIY初心者には最適な相棒。
プロ向け多機能タイプ（電気工事士や業務用）
- ストリッパー、カッター、圧着が1本でできる多機能タイプ
- 精密に設定されたトルクや圧力制御ができるモデルも
- 車両整備・電気工事・制御盤作業など、業務レベルの精度が必要な現場向け
👉 初心者にはちょっとオーバースペックかも。
ただし「ガッツリ配線DIYやっていくぞ！」という人には、将来的に選択肢に入るモデル。
＼ポイントまとめ！／
💡 最初の1本は「ラチェット式圧着ペンチ」が安心・確実でおすすめ。
作業が楽しくなって、「もっと圧着したくなる」道具です。
🔌 圧着端子の種類と選び方
圧着ペンチを使うには、当然「圧着端子」が必要です。
でもこの端子、形も色もいろんな種類があって、はじめて見る人は「どれを使えばいいの？」と迷ってしまうはず。
ここでは、DIYでよく使われる端子の種類と選び方のポイントを、しっかり整理していきましょう👇
絶縁被覆付き端子・裸端子・Y型・丸型など
まずは形と構造の違いを押さえておこう👇
| 端子のタイプ | 特徴・用途例 |
|---|---|
| 丸型端子（R型） | ネジでしっかり固定。振動に強く、バイクや車の電装に◎ |
| Y型端子（フォーク型） | ネジを完全に外さなくても取り付けできる。メンテしやすい |
| ギボシ端子（オス・メス） | 差し込んで接続できる。車・バイク・オーディオで定番 |
| 平型端子（ファストン端子） | 機器に差し込むタイプ。電装品やスイッチに多い |
| 裸端子（被覆なし） | 小型でスッキリ。狭い場所や機器内部などに |
| 絶縁被覆付き端子（赤・青・黄） | カバー付きでショートしにくく、初心者でも扱いやすい |
👉 初心者には「絶縁被覆付き端子」が安心＆使いやすくておすすめ！
裸圧着端子 丸形端子 R形【R14-S5~12まで選択可】【2個～120個まで選択可】RoHS指令対応品 (R14-5 2個入)
uxcell 非絶縁フォーク端子 ターミナル コッパー製シルバートン 非絶縁ワイヤコネクター 6mm 径ホール 10個入り 3.5mm
キタコ(KITACO) ギボシ端子セット CA/CB103(ホンダ/オス・メスセット) 各5セット 0900-755-01000
アイウィス(IWISS) 平型端子 スリーブ 110型 187型 250型 メス 国内仕様 タブ・オン接続子 配線作業に E-120

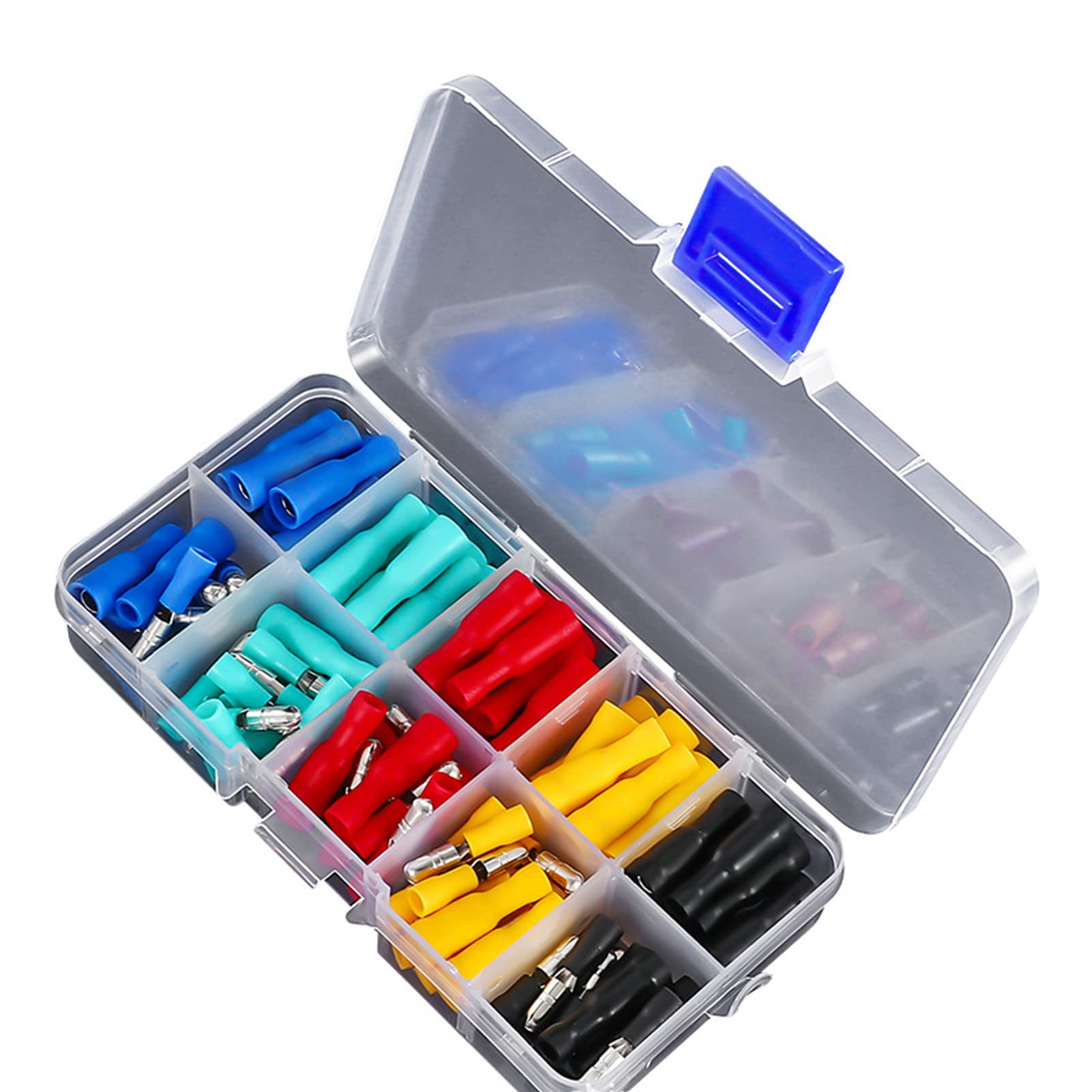

PENGLIN 100個 絶縁被覆付 ギボシ端子セット オス メス 丸形圧着ギボシ
aninako 90個【 40赤、40青、10黄】 圧着端子の 圧着接続端子 防水 圧着スリーブ
電線の太さと端子サイズの関係（色でわかる！）
端子には「赤・青・黄」のカラーがありますが、これにはしっかり意味があるんです👇
| 色 | 適合電線サイズ（mm²） | 電線の太さの目安（AWG） |
|---|---|---|
| 赤 | 0.25〜1.65 mm² | 22〜16 AWG（細め） |
| 青 | 1.04〜2.63 mm² | 16〜14 AWG（中間） |
| 黄 | 2.63〜6.64 mm² | 12〜10 AWG（太め） |
👉 つまり、電線の太さに合った色の端子を選ぶことが超重要！
合わないサイズを使うと、圧着しても抜けたり、通電不良になったりと、危険につながります。
よくある失敗と正しいサイズ選びのコツ
失敗例としてよくあるのが👇
- 赤い端子に太い電線を無理やり差し込んで、芯線が入りきらない
- 青の端子に細い線を入れたら、圧着してもスカスカで抜ける
- 被覆を剥きすぎて、金属部が露出 → ショートの原因に
👆こうしたミスを防ぐには、
- 電線の太さをちゃんと確認（例：0.75sq、1.25sq など）
- 端子のパッケージにある「適合範囲」をチェック
- 迷ったら「端子セット」を買って、実際に差し込み感覚を確かめてみる
という基本を押さえておけばOK！
👉 圧着ペンチのダイスも「赤・青・黄」で分かれていることが多いので、そこも色を合わせるのがコツ。
✋ 圧着ペンチの正しい使い方
「圧着ペンチって、どこをどう挟むの？」
「端子ってどこまで電線を入れればいいの？」
そんな不安を解消するために、ここでは圧着の基本ステップを3段階に分けて、具体的に説明していくよ。
① 電線の被覆を剥く（約5〜7mmが目安）
まずは、電線の芯線（金属の中身）を見えるようにするため、被覆を剥きます。
このとき活躍するのが「ワイヤーストリッパー」。ない場合はカッターでも剥けるけど、芯線を傷つけやすいので注意！
▶ 目安は5〜7mmくらい。
端子の金属部にしっかり収まる長さを意識してね。
📎 注意ポイント
・剥きすぎると金属がむき出しになってショートの原因に
・短すぎると端子の奥まで届かず、圧着しても抜けやすくなる
② 電線を端子に奥まで差し込む
剥いた芯線を、端子の奥までしっかり差し込みます。
- 芯線が端子の金属部全体にかかるようにするのがベスト
- 入れた後は、横から見て芯線がしっかり見えるかチェック！
📎 ここでの失敗あるある
・芯線が途中で止まっていて、先端まで届いていない
・被覆が端子の中まで入りすぎて、圧着が甘くなる
👉 差し込みが浅いと、圧着しても「芯線に力がかからず、スポッと抜ける」トラブルになるよ！
③ 圧着ペンチでしっかりつぶす（色に合わせた溝で）
端子を圧着ペンチの溝（ダイス）にセットし、グッと握り締めて圧着します。
- 使用する溝は、端子の色（赤・青・黄）に合わせること！
- ラチェット式の場合、カチッカチッ…と段階的に締まり、最後まで握りきると「パチン」と開放される仕組み
👉 「握りきるまでは離せない」＝ミスが減るのがラチェットの良さ！
📎 圧着のチェックポイント
・端子が変形せず、真っ直ぐきれいにつぶれているか
・芯線が完全に固定され、引っ張っても抜けないか
💡 仕上げに「端子を軽く引っ張って抜けないか」を必ず確認してね！
見た目は良くても、ゆるんでたら意味がないからね⚠️
圧着を使うとDIYがどう変わる？
DIY初心者からすると、「圧着ペンチを使うと何が変わるの？」という点が肝心ですよね。
ここでは、配線作業の安全性・見た目・作業効率など、実際に「圧着することで得られるメリット」について、しっかり整理していきます。
1. 振動にも強く、長持ちする安心の接続
圧着接続は圧力で金属を「冷間溶接（cold weld）」状態にして固定するため、振動に非常に強いことが特徴です。そのため、バイクや車の電装、ラジコン、オーディオなど、動きが多い環境での配線に最適です。
—「プロの現場では、ほぼすべて圧着が使われる」（航空・自動車とも）という声もあり、NASAやFAAも同様の理由で推奨しています。
さらに、crimped connectionsは「より柔軟で、耐熱・耐振動性に優れている」として、産業用途でも採用されていることが確認されています。
2. 安定した仕上がりで失敗しにくい
ハンダ付けでは高熱や経験によって品質が変わりがちですが、圧着は作業手順と工具さえそろえば、誰でも安定した仕上がりを得やすいのが魅力。
さらに、ガスケット状態で接点が空気や湿気を遮断するため、腐食にも強くなります。
3. 火や危険物を使わず安全！
圧着は工具だけで接続が完了するため、火や高温工具を使わなくてよく、安全性が高いのもメリットです。特にDIY初心者には安心して使える方法と言えます。
4. スピードとコスパも優秀！
正しい工具と手順があれば、圧着はハンダより断然早く作業できます。部材も比較的安価で、コストパフォーマンスにも優れる方法です。
5. 見た目もスッキリ、プロっぽい仕上がりに
圧着端子自体がきれいに整っていて、ビニールテープでグルグル巻くより見た目も整然として整理された印象に。
DIYの達成感や満足感もアップしますよね。
補足：ハンダとの併用は？
圧着とハンダの併用（たとえば圧着後にハンダを足す）は、一見頑丈に思えて実は危険な場合もあります。ハンダが線材内部に浸透して硬化し、振動で折れやすくなる「ストレスライザー」になる可能性があるため、推奨されていません。
メリットまとめ（表にまとめると…）
| 圧着のメリット | 効果・ポイント |
|---|---|
| 振動・熱・湿気に強い | 自動車・バイクなどの使用環境に最適 |
| 安定した仕上がりで失敗しにくい | DIY初心者にも安心 |
| 火や高温不要で安全 | 安全性の高さは初心者向き |
| スピーディ＆コスパも良い | 作業効率・予算感ともに扱いやすい |
| 見た目がキレイ、プロっぽい | 完成したときの満足感もアップ |
このように、圧着を使った配線は、DIYの幅を広げ、クオリティを底上げしてくれます。
「いい加減なテープ巻き」から「見た目も気持ちもプロ仕様」へ、ぜひ一歩進んでみてくださいね！
🧾 まとめ｜圧着ペンチで失敗しない配線を
配線作業に「圧着ペンチ」を取り入れることで、
あなたのDIYは安全性・信頼性・見た目の美しさがグッとレベルアップします。
これまで被覆を剥いてねじってテープで巻いていた接続も、
圧着端子と圧着ペンチを使えば、確実で抜けにくく、プロのような仕上がりに。
特に以下の点で、圧着のメリットははっきりと現れます👇
- 振動に強く、バイクや車の配線でもトラブルが減る
- 電線と端子がしっかり固定されることで、長く使える
- 火や高熱を使わないから、誰でも安全に作業できる
- 作業スピードも上がり、DIYがもっと楽しくなる
初めての1本には、ラチェット式圧着ペンチ＋端子セットがおすすめ。
Amazonで手に入るお手頃セットから始めれば、すぐに「圧着ライフ」がスタートできます。
「ねじってテープ」から卒業して、
安全でスマートな配線DIYを、あなたも始めてみませんか？
