バイクや自転車の整備をしていると、意外と出くわすのが「Eリング」という小さな金具。
しかし、初めて見る人にとっては「これ、どうやって外すの？」「そもそも何のためについてるの？」と戸惑ってしまうことも多いはずです。
Eリングは、シャフトや軸の溝にはめ込んで部品を固定するためのパーツで、見た目以上にしっかりとハマっています。そのため、正しい工具と手順を知らないと、無理に外そうとして部品を壊してしまったり、Eリングが飛んで行ってしまったりすることも。
この記事では、「Eリングって何？」という初心者の疑問から、専用工具である「Eリングプライヤー」の使い方まで、図や表を交えながら詳しく解説します。
初めてEリングを外す人でも、安全・確実に取り付け・取り外しができるようになる内容です。
バイク整備や自転車のメンテナンスに役立つこと間違いなし！
📌今すぐEリング外したい人へ
これ使っておけばまず間違いない！

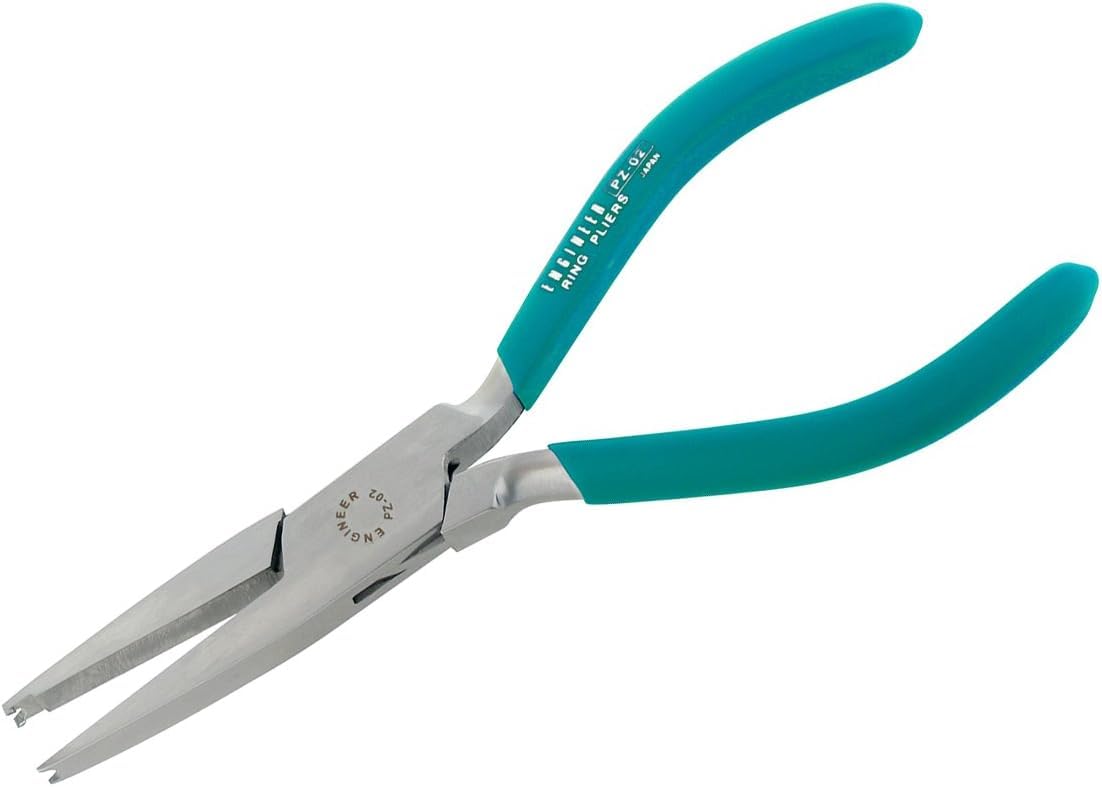

👉ENGINEER エンジニア Eリングプライヤー 適応呼びサイズ:φ3~4 PZ-01
サイズがあるから注意して！
👉ENGINEER エンジニア Eリングプライヤー 適応呼びサイズ:φ5~9 PZ-02
Eリングとは？どんな場面で使われているのか
Eリングの基本構造
Eリングとは、「E型止め輪」とも呼ばれる、C字型に切れ込みの入った金属製のリングパーツです。
その名の通り、上から見るとアルファベットの「E」のような形をしているのが特徴。
主に、軸（シャフト）やピンの溝に取り付けて、部品の抜け防止・位置決めに使用されます。
見た目は小さいですが、確実に部品を固定してくれる重要なパーツです。
Eリングが使われる主な場所
Eリングは、バイク・自転車整備をする人にとって身近な場所で使用されています。
例えば以下のような場所です。
| 使用例 | 用途 |
|---|---|
| バイク | ブレーキレバー周り、ステップ、クラッチ周りのシャフト固定 |
| 自転車 | 変速機（ディレイラー）、ブレーキ部品の固定 |
| その他 | 機械装置、電動工具などの内部部品の固定 |
Cリング・スナップリングとの違い
Eリングとよく似たものに「Cリング」「スナップリング」がありますが、用途と形状が異なります。

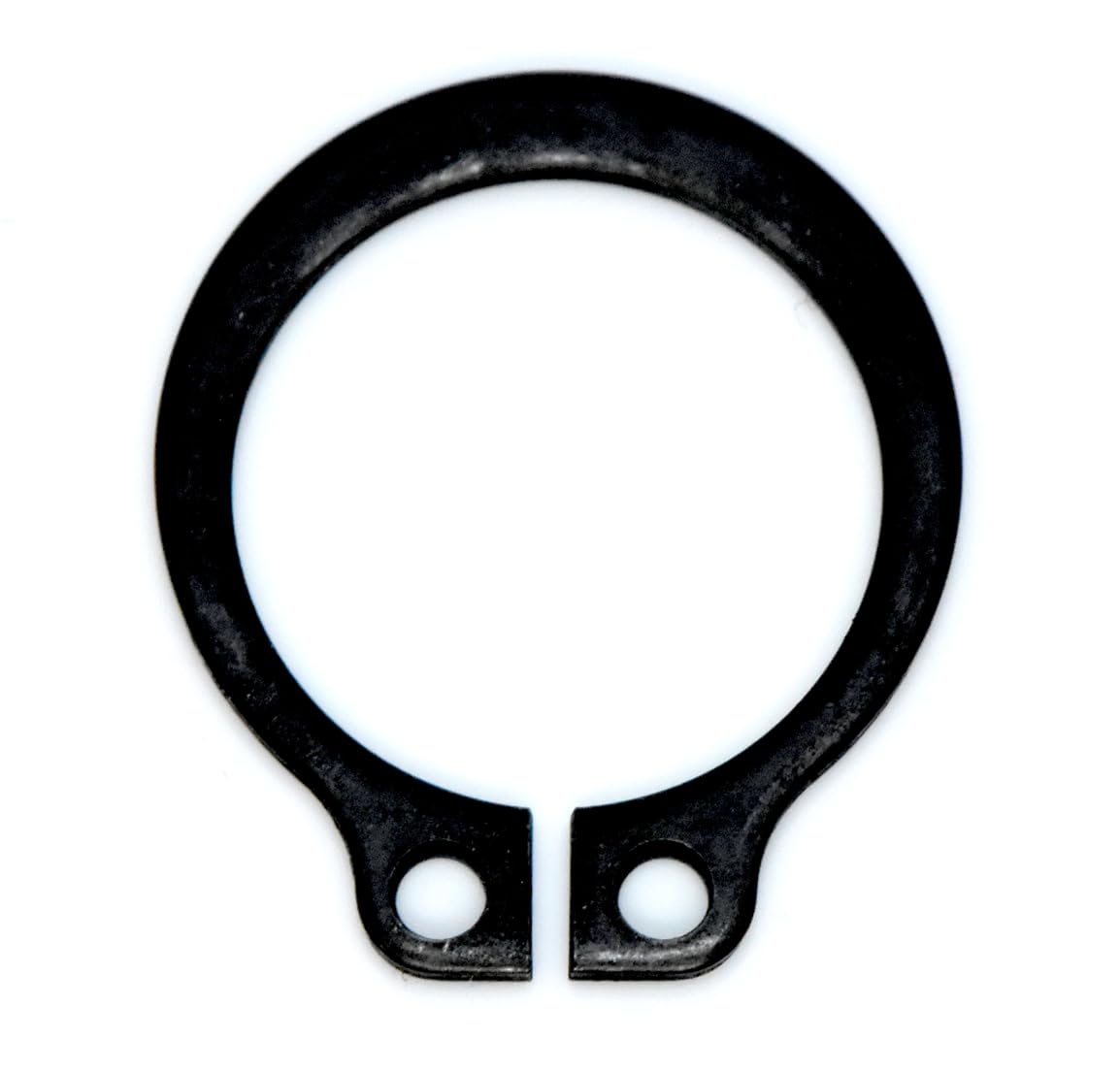

こんなやつです。

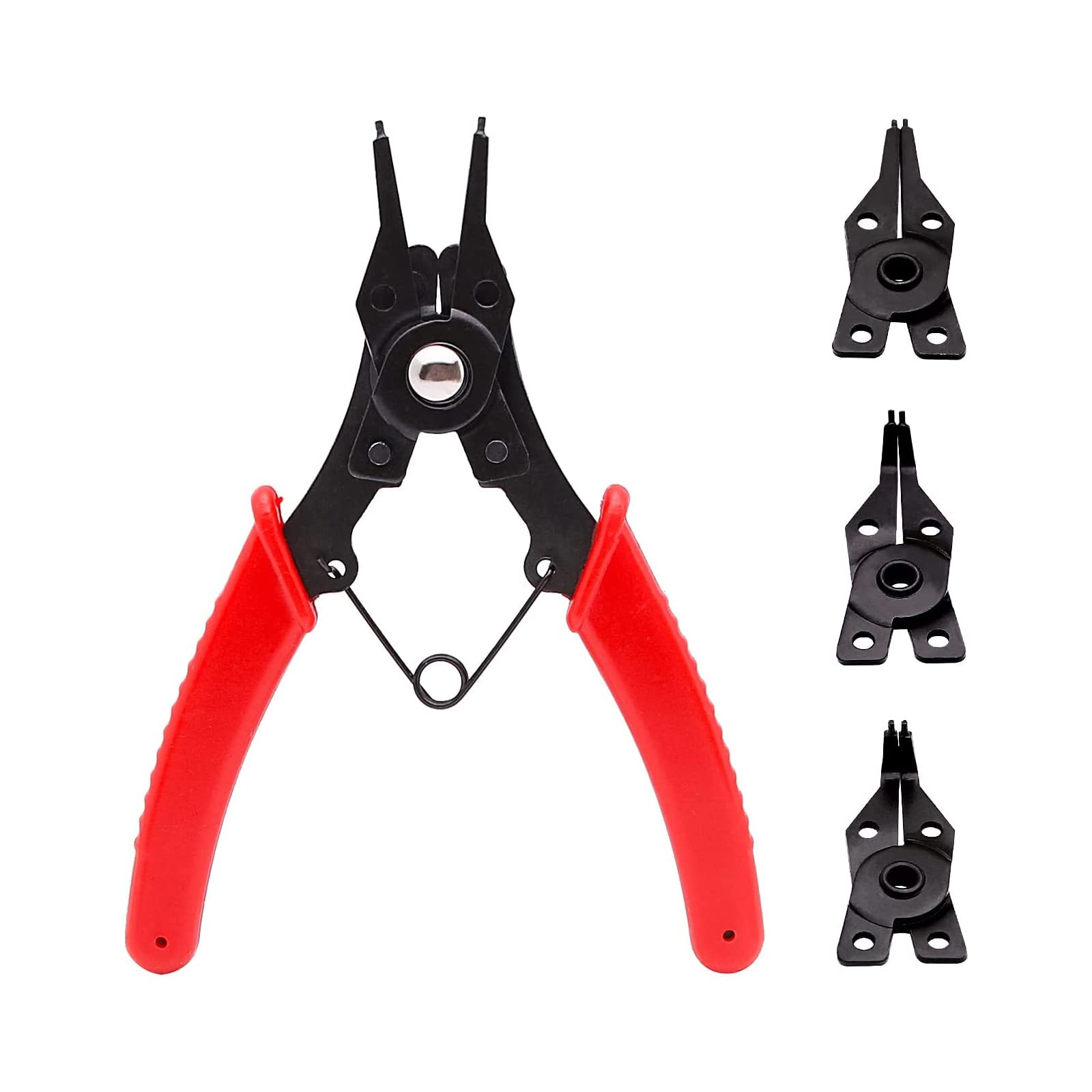

そしてそれをつけたり外したりする専用工具がこちら
握るとひろがります。
| 名称 | 形状 | 用途 |
|---|---|---|
| Eリング | E字型 | 軸の側面から装着するタイプ |
| Cリング | C字型 | 軸の端からはめ込むタイプ |
| スナップリング | C字型（穴用・軸用あり） | 主に軸受け・ベアリングの固定に使用 |
Eリングは「側面からはめる」タイプなので、取り外し・取り付けの際に専用工具（Eリングプライヤー）が必要になることが多いです。
Eリングの基本がわかってくると、「他の止め輪との違いは？」「C型はどう使うの？」といった疑問も出てきます。
👉 止め輪（Eリング・C型）の種類や外し方をまとめた記事はこちら
Eリングプライヤーとは？工具の特徴と種類
Eリングプライヤーの構造
Eリングプライヤーは、先端に小さな爪や溝がついている専用工具で、Eリングを簡単かつ安全に取り外す・取り付けるための道具です。
普通のペンチやラジオペンチで無理やり外そうとすると、リングが曲がったり飛んで行ってしまうことがありますが、Eリングプライヤーを使えばスムーズかつ確実に作業できます。
Eリングプライヤーの種類
Eリングプライヤーは、大きく2種類あります。
次の２つは取り付け、取り外しができます。
| 種類 | 目的 | 特徴 |
|---|---|---|
| 取り外し用 | Eリングを取り外す | 先端が細く、リングの溝にしっかり噛み合う |
| 取り付け用 | Eリングを取り付ける | 先端が押し当てられる形状で、リングを押し込める |

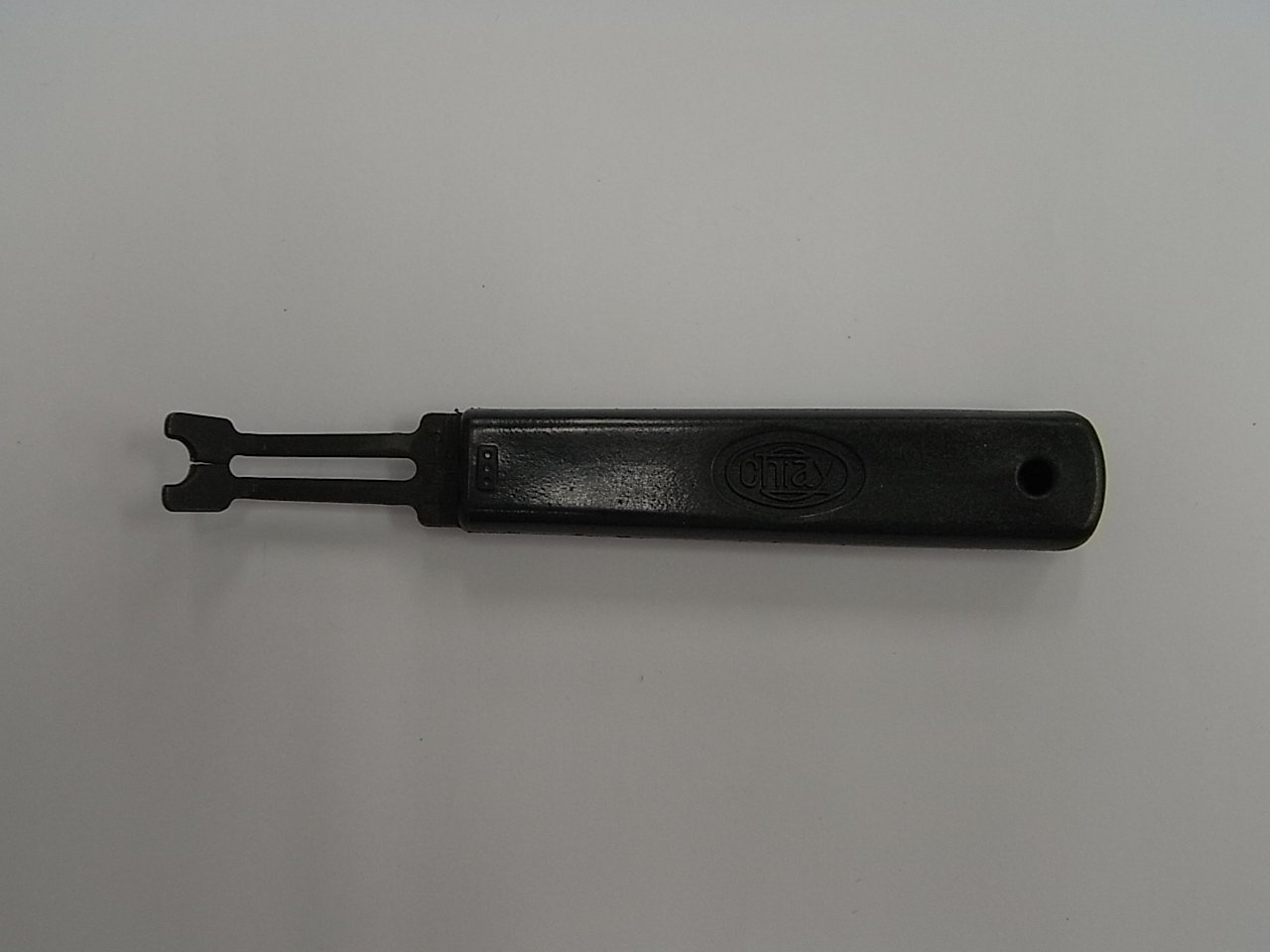

取り付け用はこんな感じ
この工具はサイズがものすごく細かく分かれているので、商品ページのサイズ表をよく確認して、必要なサイズを探してみてください。
🔧 取り外し用は「引っ掛けて持ち上げる」ための形状
→ 無理にこじるとリングが変形したり飛んだりするため、専用爪で確実に引っかける。
🔧 取り付け用は「押し込む」ための形状
→ 普通のペンチで押すと滑りやすいが、専用プライヤーはリングがズレないよう設計されている。
💡リングサイズによっては専用工具を使ったほうが安全かつ確実です。
Eリングプライヤーはどんな工具？普通のプライヤーとの違い
Eリングプライヤーは、Eリングを外したり取り付けたりするための専用工具です。
普通のプライヤーやラジオペンチでも作業できそうに見えますが、Eリングは小さくて薄いため、先端が合わない工具でつかもうとすると滑りやすくなります。
とくに外すときは、リングのすき間に工具の先端をかけて少しずつ動かす必要があります。無理にこじると、Eリングが飛んだり、変形したり、部品側に傷がついたりすることもあります。
Eリングプライヤーは、Eリングの形に合わせて先端が作られているため、マイナスドライバーや通常のプライヤーよりも作業しやすいのが特徴です。小さなEリングを何度も扱うなら、専用工具を用意しておくと安心です。
100均や代用品でもできるのか？
結論から言うと、「できなくはないが非推奨」です。
細いマイナスドライバーやラジオペンチでも外せることはありますが、リングを飛ばしたり、変形させたり、指をケガしたりするリスクが高いです。
特に初めての方は、安全性と作業効率のためにもEリングプライヤーの使用をおすすめします。
ダイソーで売っているものは「スプリットリングプライヤー」という釣りに使うプライヤーです。
スプリットリングはこんなやつ、キーホルダーに使われているあのリングですね。
キーホルダーのリングの外し方については以下の記事で詳しく説明しています。
こちらを参考にしてみてください。
ただし、100均のプライヤーや精密ドライバーを使う場合でも、Eリング専用の工具ではない点には注意が必要です。
先端の形が合っていないと、Eリングのすき間にうまくかからず、滑って飛んでしまうことがあります。
「工具なしで外せるか」「100均工具で代用できるか」と考える人も多いですが、安全に外したい場合や、取り付けまで行う場合は、専用のEリングプライヤーを使った方が失敗しにくいです。
ちなみにラジコンでは割とよく使うEリング
ラジコンを自分で作ったことがある人ならもうご存じであろう、Eリング。
タミヤからラジコン用のＥリング専用工具が販売されています。
しかもリーズナブル🌟
「タミヤ(TAMIYA) クラフトツールシリーズ No.32 Eリングセッター 2mm用」
Eリングプライヤーを選ぶときのポイント
Eリングプライヤーを選ぶときは、まず作業するEリングのサイズに合っているかを確認しておくと安心です。
Eリングは小さな部品なので、工具の先端が太すぎたり、形が合っていなかったりすると、うまく引っかからずに滑ってしまうことがあります。
ラジコンや模型、小さな機械部品に使われているEリングなら、細かい作業に向いた精密タイプのEリングプライヤーが使いやすいです。
一方で、バイクや車まわりなど少し大きめのEリングを扱う場合は、ある程度しっかり握れるタイプの方が作業しやすいことがあります。
また、Eリングは外すときだけでなく、取り付けるときにも飛ばしてしまいやすい部品です。
そのため、先端でEリングをしっかり支えられるものを選ぶと、作業中の紛失や変形を防ぎやすくなります。
たまにしか作業しない場合は代用品で対応できることもありますが、何度もEリングを外したり取り付けたりするなら、専用工具を用意しておく方が結果的に楽です。
無理にマイナスドライバーなどでこじると、Eリングが飛んだり、部品側に傷をつけたりすることもあるので注意しましょう。
選ぶときは、次のような点を見ておくと失敗しにくいです。
- 作業するEリングのサイズに対応しているか
- 先端が細かい作業に向いているか
- 外すだけでなく取り付けにも使いやすいか
- 握りやすく、力を入れすぎずに作業できるか
- ラジコン用、模型用、車・バイク用など用途に合っているか
とくに小さなEリングは、力任せに外そうとするよりも、サイズの合った工具でゆっくり作業した方が安全です。
「なんとか外せればいい」と思っていても、飛ばしてなくしてしまうと探す方が大変なので、作業頻度が高い人はEリングプライヤーを用意しておくと安心です。
また、Eリングプライヤーを選ぶときは「Eリングの外径」だけで判断せず、工具側の対応サイズも確認しておきましょう。
Eリングは見た目が似ていても、軸の太さや溝の幅によって合うサイズが変わります。
とくにラジコンや模型のような小さなEリングは、少しサイズが合わないだけでも工具が滑ったり、リングが変形したりしやすくなります。
購入前に、外したいEリングが何mm用なのか、説明書やパーツリストで確認しておくと失敗しにくいです。
Eリングプライヤーの使い方【取り外し編】
事前準備と安全対策
取り外す前に準備しておくもの：
- Eリングプライヤー
- 軍手 or 作業用グローブ
- 眼鏡やゴーグル（リング飛び防止）
- 作業マット or 部品が飛んでも探しやすい環境
特に注意すべきポイント：
- リングが勢いよく飛んで行くことが多いので、必ず目を保護しましょう。
- 飛んで紛失しやすいため、作業スペースを整えておくのが大切です。
Eリングの外し方【手順解説】
作業前に、Eリングの周りをスマホで1枚撮っておくと安心です。
小さな部品は、外したあとに向きや位置がわからなくなることがあります。
とくにラジコンやバイクの細かいリンク部分では、元の状態を写真で残しておくと取り付け時に迷いにくくなります。
- プライヤーの先端をEリングの溝に合わせる
→ 溝に爪がしっかりかかっていることを確認。 - プライヤーのグリップをゆっくり握る
→ 無理に力を入れず、スムーズに動かす。 - Eリングを持ち上げて外す
→ リングが飛ばないように、ゆっくりと。
取り外し時の注意点とコツ
| 注意点 | コツ |
|---|---|
| 力を入れすぎない | 少しずつ動かす |
| リングが飛ぶリスクあり | 必ず作業マットと目の保護具を使う |
| リングが変形しやすい | 無理にこじらない、プライヤーでしっかり掴む |
【番外編？】工具なしでEリングを外せるの？応急テクでもしっかり対応！
「Eリングが外れない……でも今すぐ工具がない！」そんな緊急事態、意外とありますよね。専用のスナップリングプライヤーがあればベストですが、今回は工具なしでEリングを外す裏ワザをご紹介します。あくまで応急処置ですが、やり方を知っておけば何かと助かります。
ドライバー代わりになる身近なものを探そう
まず目指すのは、Eリングの“切れ目”に差し込める細くて硬いもの。たとえばこんなものが使えます。
- 小型のマイナスドライバー
- カッターの刃先（慎重に！）
- 釘、ヘアピン、針金
- 精密ドライバー（100均でもOK）
これらをEリングの開いた部分に差し込み、クイッとひねって外に力をかけると、リングが浮き上がってきます。あとは指やピンセットでそっと横にスライドさせれば外れます。
飛ばないようにするのがコツ
Eリングは、外れると**「ピンッ！」と飛んでいくことがよくあります。飛んだ先が見つからず、探すのに30分……なんてことも。
そこでコツは、布や手でリングの上を軽く押さえながら作業すること。机の上で作業するなら、タオルをかけて作業するだけでも飛散防止になります。
爪で取れる？それはラッキーな場合だけ
ごく小さなEリングであれば、器用な人なら爪で外せることもあります。ただし、硬いリングの場合は爪が割れてしまう危険があるので、あまりおすすめはしません。
滑って外れないときは潤滑剤
どうしても硬くて動かない……そんなときは、CRC-556などの潤滑スプレーを少しだけ吹きかけてみてください。摩擦が軽減されて、するっと外れることもあります。
💡ポイント
「力任せにこじる」のではなく、少しずつ“てこの原理”で外すイメージで作業するのが成功のコツです！
Eリングプライヤーの使い方【取り付け編】
取り付けるときに必要なもの
- 新しいEリング（または外したもの）
- Eリングプライヤー（取り付け用）
- 軍手・ゴーグル
- 必要なら潤滑剤（グリス）
Eリングの取り付け手順
- Eリングの開口部をシャフトの溝に合わせる
- プライヤーでEリングを押さえ、まっすぐ押し込む
- 「カチッ」と溝にはまる感触を確認
- 取り付け後、しっかり固定されているか目視で確認
取り付け時にありがちな失敗例
| 失敗例 | 原因 |
|---|---|
| Eリングが変形した | 無理な力で押し込んだ |
| 溝にうまく入らない | プライヤーの角度がずれていた |
| リングが飛んでしまう | 挟み方が浅かった、力加減が悪かった |
Eリング作業でよくあるトラブルと対処法
Eリングが飛んで行ってしまう
対処法：
- 作業マットやダンボール箱の中で作業すれば、飛び散りを防げます。
- どうしても見つからない場合は、ホームセンターやネット通販でサイズごとのセットを用意しておくと安心。

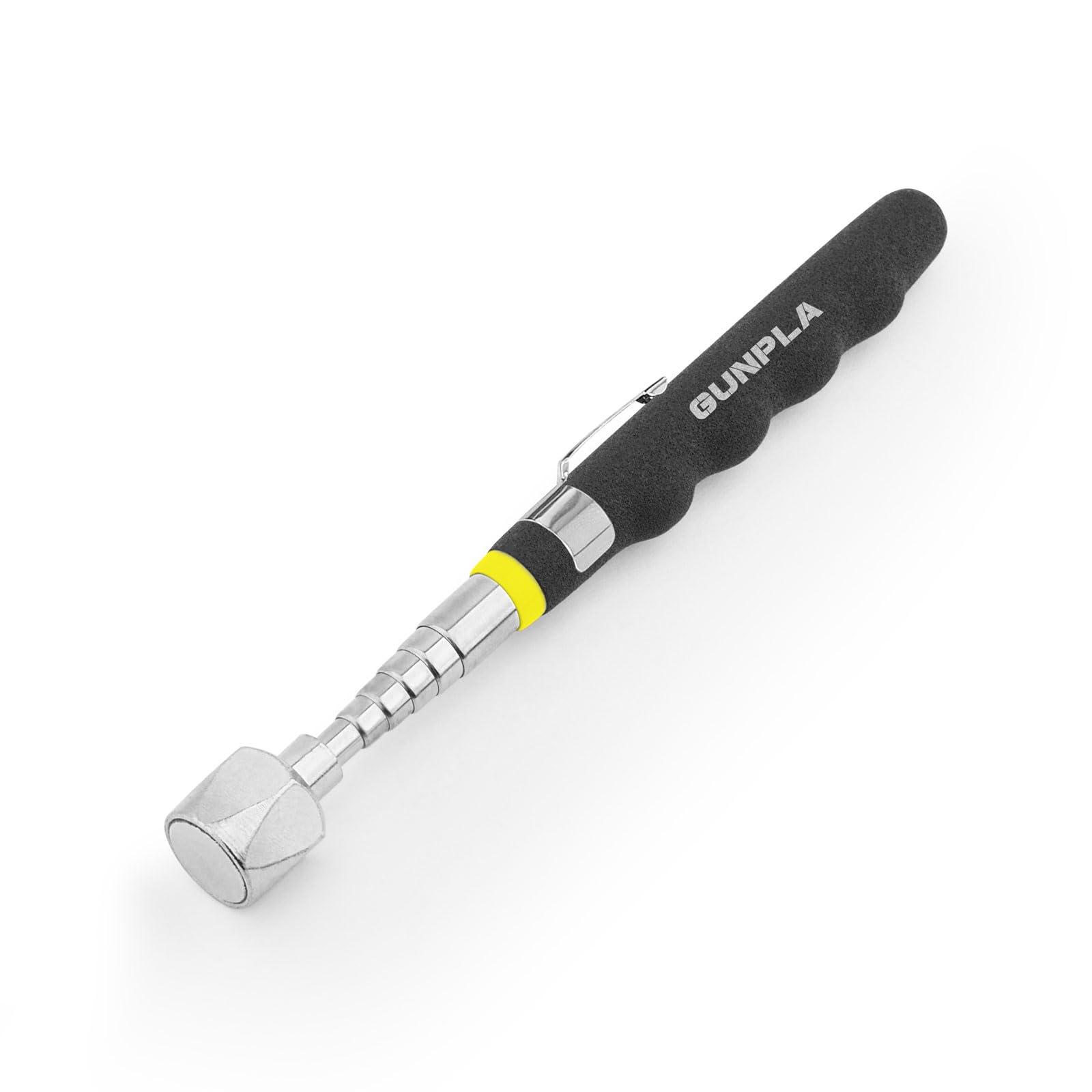

こんなツールで探してみるのもアリ？
Eリングが変形してしまった場合
変形したEリングは再利用NG！
取り付けても外れやすくなるため、必ず新品に交換しましょう。

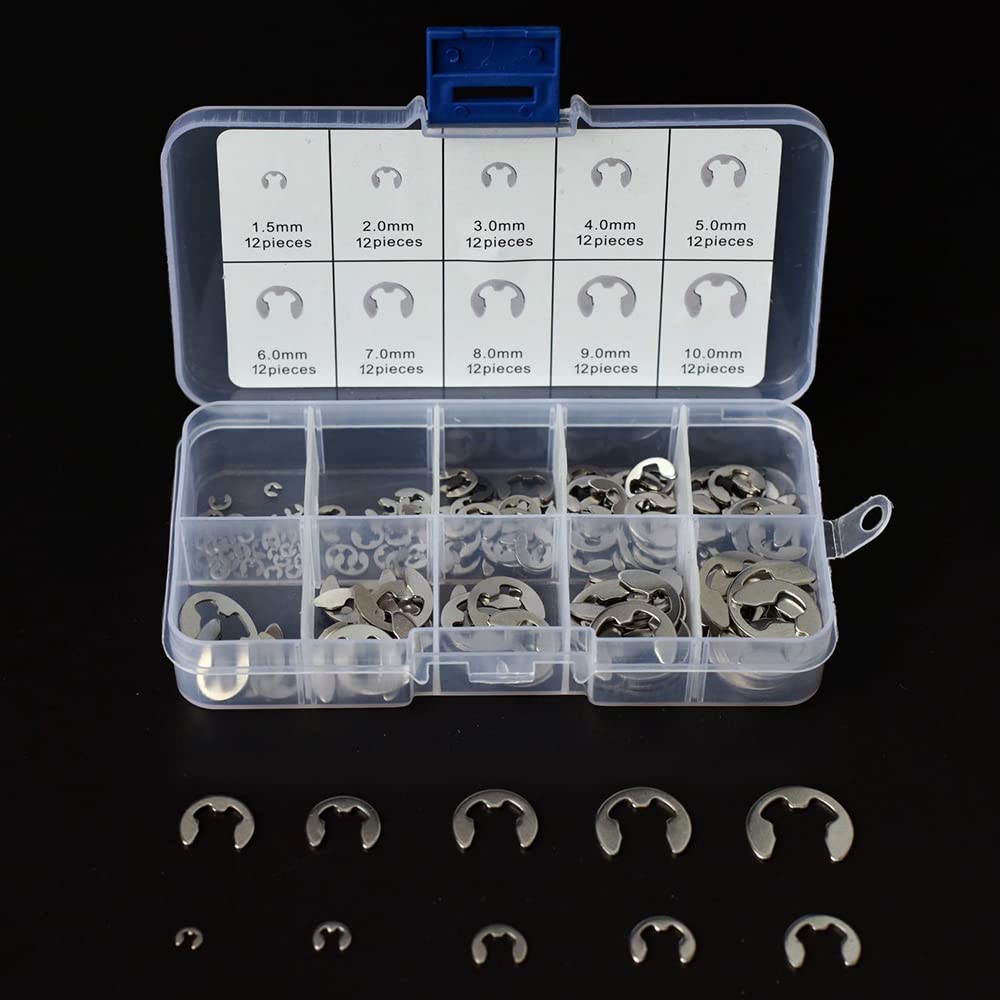

アマゾンにはこんなセットもあります。
Eリングを無くしたときの対処法
- サイズを確認し、ホームセンターやネット通販で同じサイズを購入
- パーツリストやサービスマニュアルに**Eリングの規格（例：E-5、E-6）**が記載されていることが多いので確認
まとめ｜Eリングプライヤーを正しく使って、安全・確実な整備を
Eリングは、小さくて目立たないパーツですが、バイクや自転車の安全性を支える重要な存在です。
その取り付け・取り外しには、**専用工具「Eリングプライヤー」**を使うことで、作業効率と安全性が格段にアップします。
初めてEリングに触れる方でも、今回ご紹介した手順や注意点を守れば、安全に・確実に作業ができるようになるはずです。
ぜひ、この記事を参考に、DIYメンテナンスにチャレンジしてみてください！
