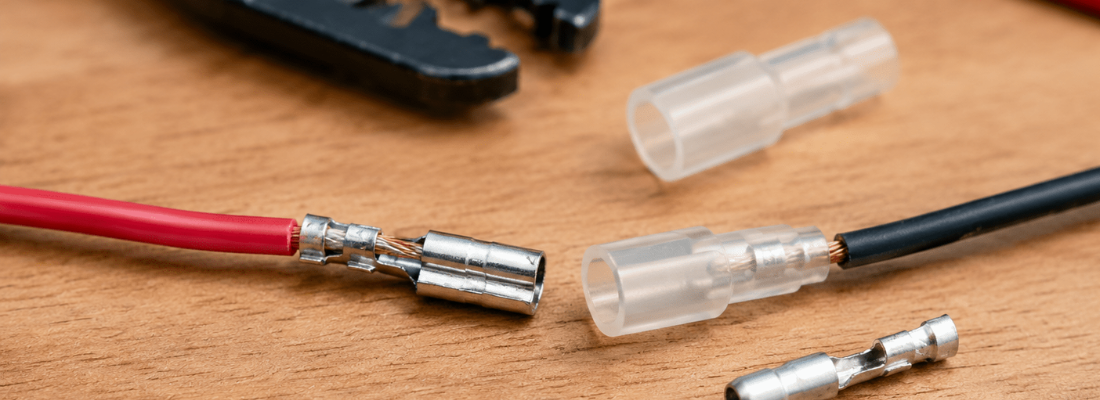

バイクや車の電装作業でよく使うギボシ端子ですが、取り付けたあとに「配線が抜ける」「差し込んでもすぐ外れる」「少し引っ張っただけで取れてしまう」といったことがあります。
ギボシ端子が抜ける原因は、単純に差し込みが甘いだけとは限りません。圧着の位置がずれていたり、配線サイズと端子が合っていなかったり、被覆の剥き方が原因になっていることもあります。見た目では付いているように見えても、芯線をしっかりつかめていないと、走行中の振動や配線の取り回しで抜けやすくなります。
特にDIYで電装作業をする場合、ペンチでなんとなく潰してしまったり、手元にある端子をそのまま使ってしまったりすることもあります。ただ、ギボシ端子は小さな部品でも、接触不良や電装トラブルにつながる部分なので、原因を順番に確認しておくことが大切です。
この記事では、ギボシ端子が抜ける主な原因を、圧着ミス・サイズ違い・被覆の剥き方・端子の変形などに分けて解説します。抜けにくくするための作業のコツも紹介するので、ギボシ端子を付け直す前に確認してみてください。
ギボシ端子が抜けるときにまず確認したいこと
ギボシ端子が抜けるときは、いきなり圧着し直す前に、まず「どこが抜けているのか」を確認しておくと原因を絞りやすくなります。
ひと口にギボシ端子が抜けるといっても、端子同士の差し込み部分が外れている場合と、圧着した配線そのものが端子から抜けている場合があります。
この2つは原因も対処も変わるため、最初に切り分けておくことが大切です。
端子そのものが抜けるのか、配線が抜けるのかを見る
まず確認したいのは、ギボシ端子のオス・メスの接続部分が外れているのか、それとも配線が端子から抜けているのかという点です。
オス端子とメス端子の差し込み部分が外れているなら、差し込みが浅い、端子が広がっている、端子同士の相性が悪いといった原因が考えられます。
一方で、配線が端子の圧着部分から抜けている場合は、圧着不足やかしめ位置のズレ、配線サイズの不一致が原因になっていることが多いです。
見た目では同じように「抜けた」と感じても、外れている場所によって見るべきポイントが変わります。
引っ張ったときに簡単に抜けるなら圧着不良を疑う
ギボシ端子を取り付けたあと、配線を軽く引っ張っただけで抜けてしまう場合は、圧着がうまくできていない可能性があります。
本来、正しく圧着できていれば、軽く引っ張った程度で配線だけがスルッと抜けることはあまりありません。
特に、芯線をしっかりつかめていなかったり、被覆側だけを強く潰していたりすると、見た目では固定されているように見えても、実際には配線が保持されていないことがあります。
取り付け後は、強く引っ張りすぎない範囲で軽く確認し、すぐに抜けるようならその端子は使い直さず、やり直した方が安心です。
何度も抜き差しした端子は保持力が落ちることがある
ギボシ端子は、何度も抜き差ししているうちに、差し込み部分が少しずつ広がったり、変形したりすることがあります。
特にメス端子側が広がると、オス端子を差し込んでもしっかり保持できず、振動や配線の動きで抜けやすくなることがあります。
バイクや車の電装まわりでは、走行中の振動があるため、手で差し込んだときには問題なさそうに見えても、実際にはゆるくなっていることもあります。
抜き差しを繰り返した端子や、差し込んだ感触が弱い端子は、無理にそのまま使うより、新しい端子に交換した方がトラブルを防ぎやすくなります。
圧着ミスでギボシ端子が抜ける原因
ギボシ端子が配線から抜けてしまう場合、まず疑いたいのが圧着ミスです。
ギボシ端子は、ただ金属部分を潰せば固定できるわけではありません。芯線をつかむ部分、被覆を押さえる部分、それぞれの役割があります。ここがずれていると、見た目では取り付けできているように見えても、実際には配線をしっかり保持できていないことがあります。
特にDIY作業では、端子を差し込んでカバーを付けると、それなりに完成したように見えます。ただ、圧着部分が弱いと、あとから配線を動かしたときや、車体の振動で少しずつ緩んで抜ける原因になります。
かしめる位置がずれている
ギボシ端子には、芯線をかしめる部分と、被覆を押さえる部分があります。
この位置がずれていると、配線をきちんと固定できません。たとえば、芯線をつかむべき部分で被覆だけを押さえてしまうと、電気的な接触も弱くなり、配線も抜けやすくなります。
逆に、芯線が奥まで入りすぎていたり、かしめ位置から外れていたりすると、端子の中でしっかり固定されません。圧着工具で強く握っていても、押さえている場所が違えば、固定力は出にくくなります。
圧着する前に、端子のどの部分で芯線をつかむのかを見ておくと、失敗を減らしやすくなります。
芯線までしっかりつかめていない
ギボシ端子が抜ける原因として多いのが、芯線をしっかりつかめていない状態です。
被覆を少し剥いて端子に差し込んだつもりでも、芯線の入り方が浅いと、かしめ部分が芯線に十分かかりません。そのまま圧着すると、端子は潰れているのに、肝心の銅線をきちんと固定できていないことがあります。
この状態だと、軽く引っ張っただけで配線が抜けたり、最初は使えていてもあとから接触不良が出たりすることがあります。
圧着前には、芯線が端子のかしめ部分にきちんと届いているかを確認してから作業すると安心です。
圧着工具ではなくペンチで潰している
ギボシ端子をペンチで潰して取り付けると、一見固定できたように見えることがあります。
ただ、ペンチは端子を均等にかしめるための工具ではないため、圧着が弱くなったり、片側だけ強く潰れてしまったりすることがあります。形だけ潰れていても、芯線をしっかり抱き込めていないと、配線は抜けやすくなります。
また、強く潰しすぎると端子が変形し、差し込み部分にも影響が出ることがあります。電装まわりでは、抜けや接触不良があとからトラブルになることもあるため、できればギボシ端子に対応した圧着工具を使った方が安心です。

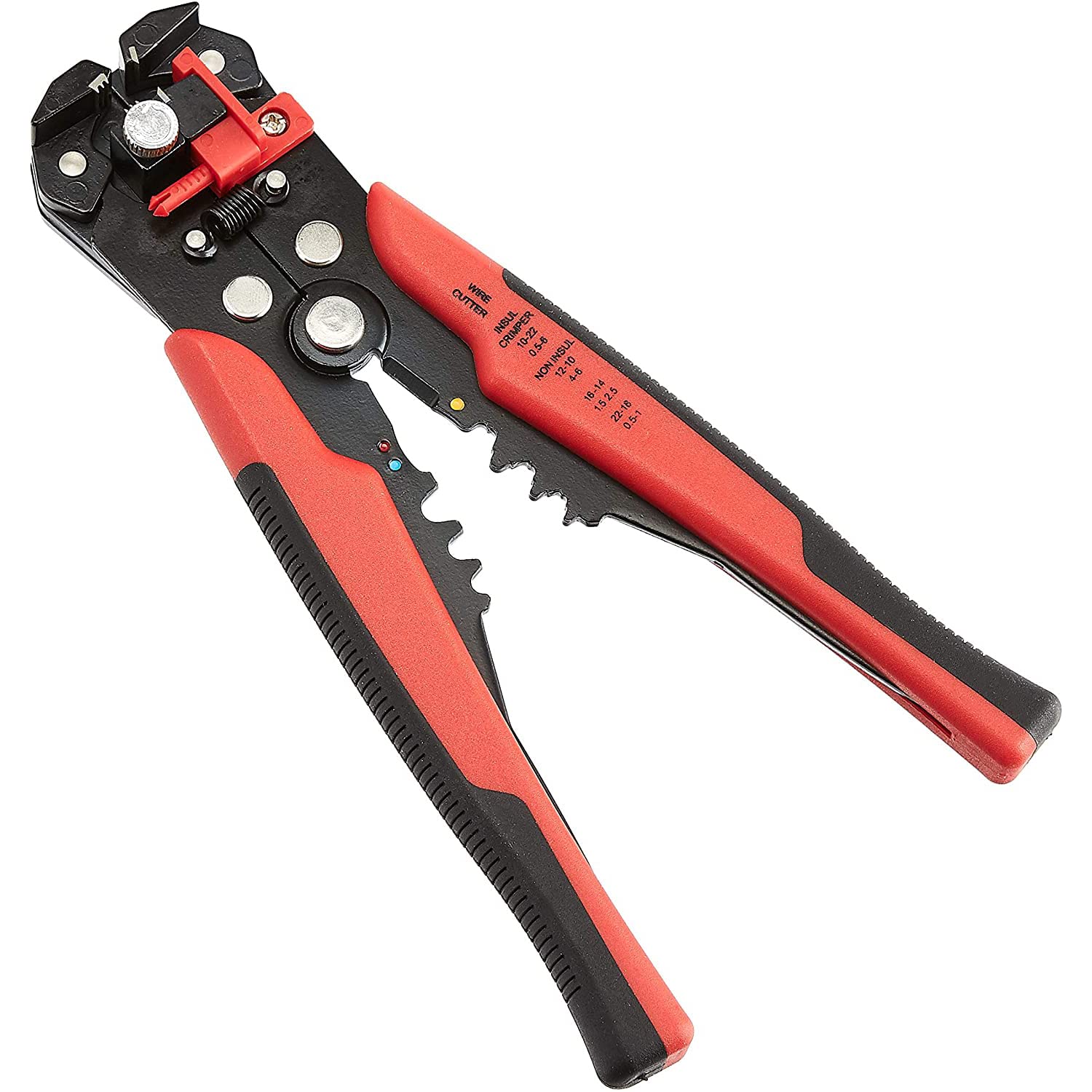

ギボシ端子の圧着には、普通のペンチではなく電工ペンチを使うと作業しやすくなります。端子をしっかりかしめたい場合は、エーモンの電工ペンチのようなギボシ端子対応工具を用意しておくと安心です。
作業回数が少ない場合でも、バイクや車の配線を触るなら、簡易的なものでも圧着工具を用意しておくと失敗を減らしやすくなります。
ギボシ端子と配線サイズが合っていない場合
ギボシ端子が抜けやすいときは、圧着のやり方だけでなく、端子と配線のサイズが合っているかも確認しておきたいところです。
ギボシ端子には、対応する配線の太さがあります。手元にある端子をなんとなく使ってしまうと、配線が細すぎてしっかり固定できなかったり、逆に太すぎて無理に押し込む形になったりすることがあります。

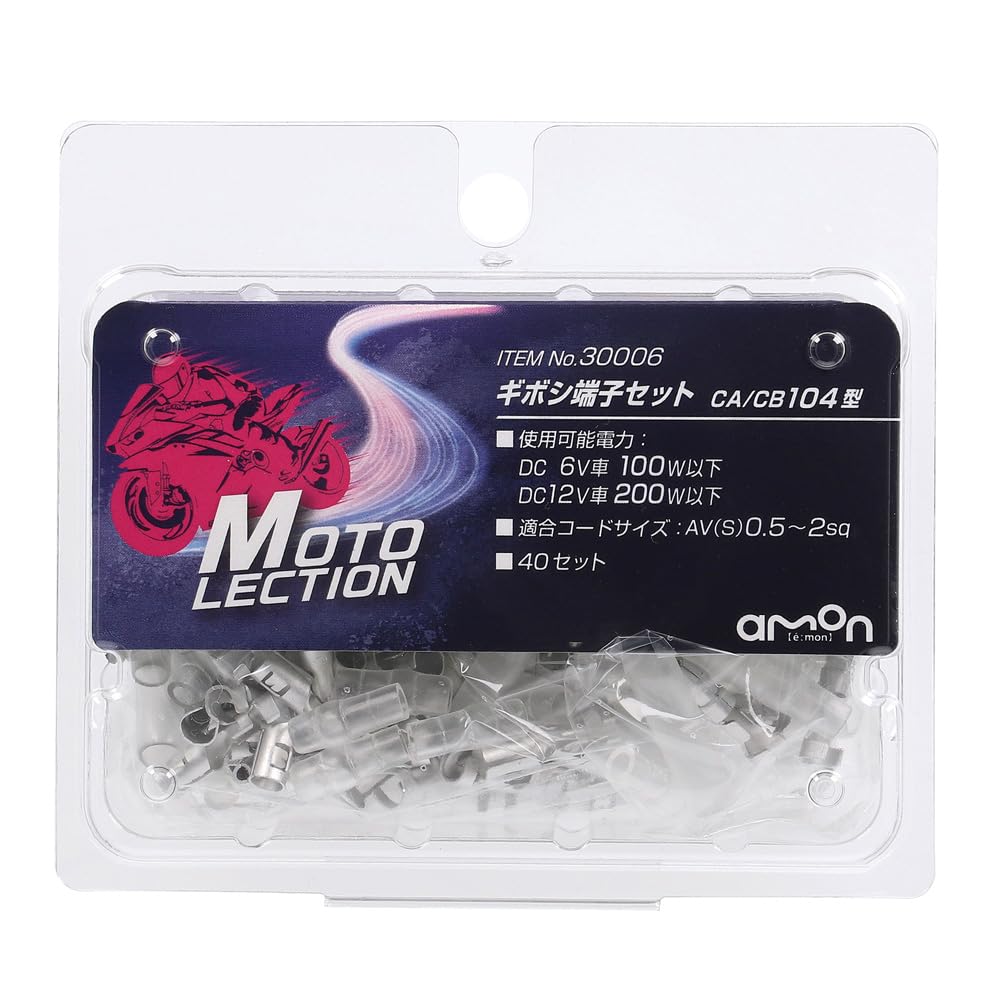

ギボシ端子を使い直すより、新しい端子でやり直した方が確実な場面もあります。エーモンのギボシ端子セットは、補修用としてまとめて持っておくと、失敗したときにも交換しやすくなります。
見た目では圧着できているように見えても、サイズが合っていないと固定力が弱くなり、あとから配線が抜ける原因になります。
配線が細すぎると端子の中で固定されにくい
配線が端子に対して細すぎると、圧着しても芯線をしっかりつかみにくくなります。
端子のかしめ部分を潰しても、配線そのものが細いと、金属部分の中で十分に固定されません。そのため、軽く引っ張っただけで抜けたり、振動で少しずつ緩んだりすることがあります。
特に細い配線に大きめのギボシ端子を使うと、圧着したつもりでも中で遊びが出やすくなります。被覆部分だけが押さえられていて、芯線側の固定が弱い状態になることもあります。
細い配線を使う場合は、端子の対応サイズを確認し、配線に合ったものを選ぶことが大切です。
端子の対応サイズを確認する
ギボシ端子を選ぶときは、パッケージや商品説明に書かれている対応サイズを確認します。
よくあるのは、使用できる配線の太さが「sq」や「AWG」などで表示されているものです。慣れていないと少しわかりにくいですが、ここを無視してしまうと、圧着しても抜けやすい原因になります。
たとえば、細い配線に太い配線用の端子を使うと、かしめても固定が甘くなります。反対に、太い配線を無理に細い端子へ入れようとすると、芯線がうまく収まらなかったり、端子が変形したりすることがあります。
同じギボシ端子に見えても、対応している配線サイズが違う場合があります。手元の端子を使う前に、配線の太さと端子の対応範囲が合っているかを見ておくと安心です。

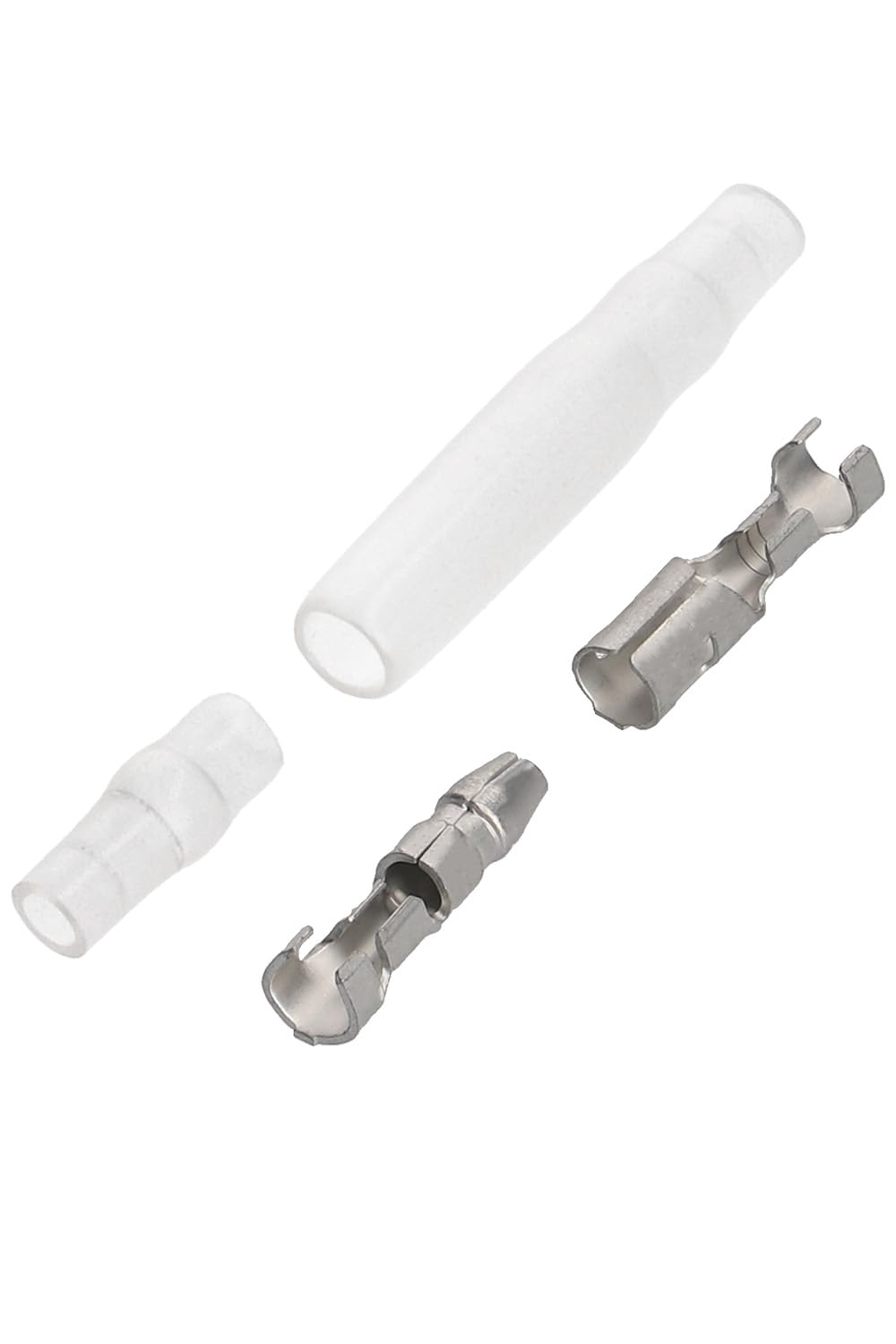

バイク用のギボシ端子を探している場合は、2輪バイク用として販売されている端子も選択肢になります。購入前に、使う車両側の端子規格や配線サイズを確認しておくと安心です。
被覆込みで無理に押さえても固定にはならない
配線が細いときに、被覆ごと強めに潰して固定しようとすることがあります。
ただ、被覆を強く押さえたからといって、芯線までしっかり固定できているとは限りません。ギボシ端子で大事なのは、電気が流れる芯線部分が金属端子にきちんと接触し、さらに抜けにくい状態でかしめられていることです。
被覆側だけで無理に支えている状態だと、見た目は抜けにくそうでも、実際には接触が不安定になることがあります。配線を動かしたときに芯線部分へ負担がかかり、あとから抜けたり接触不良になったりすることもあります。
サイズが合わないと感じる場合は、無理に潰して使うより、配線に合った端子へ交換した方が安全です。
被覆の剥き方が原因で抜けやすくなることもある
ギボシ端子が抜ける原因は、圧着工具や端子サイズだけではありません。配線の被覆をどのくらい剥くかによっても、仕上がりは変わります。
被覆を剥く長さが短すぎると、芯線が端子のかしめ部分まで届かず、しっかり固定できないことがあります。反対に、剥きすぎると芯線が余ってしまい、端子の中で収まりが悪くなったり、接続部分に負担がかかったりします。
また、被覆を剥くときに芯線を傷つけてしまうと、見た目ではわかりにくくても、配線が細くなった状態で圧着することになります。そのまま使うと、抜けやすさや接触不良につながることがあります。
芯線の長さが短すぎる
被覆を剥いた芯線の長さが短すぎると、ギボシ端子の圧着部分まで芯線が十分に届かないことがあります。
この状態で圧着すると、端子の金属部分が芯線ではなく被覆側を押さえてしまったり、芯線に少ししかかかっていなかったりします。見た目では端子が付いているように見えても、実際には固定力が弱くなりやすいです。
特に、配線を端子に差し込んだときに芯線が奥まで入っていないと、軽く引っ張っただけで抜ける原因になります。
被覆を剥くときは、端子のかしめ部分に芯線がきちんと入る長さを意識しておくと、圧着ミスを減らしやすくなります。
芯線を傷つけて細くなっている
被覆を剥くときにカッターやニッパーで強く切り込みすぎると、中の芯線まで傷つけてしまうことがあります。
芯線の一部が切れて本数が減ると、配線そのものが細くなった状態になります。そのままギボシ端子を圧着しても、端子が芯線をしっかりつかみにくくなり、抜けやすくなることがあります。
また、芯線が傷ついていると、圧着部分で折れやすくなることもあります。取り付け直後は問題なく見えても、配線を曲げたり、振動が加わったりするうちに、あとからトラブルになる場合があります。
被覆を剥いたあとに芯線が極端に減っている、毛羽立っている、途中で切れているように見える場合は、その部分を切り直してから圧着した方が安心です。
被覆を剥きすぎると接続部が不安定になる
被覆を長く剥きすぎると、芯線が端子の外に余ったり、カバーの中で収まりが悪くなったりすることがあります。
芯線が必要以上に出ていると、端子の圧着部分だけで配線を安定させにくくなります。配線を動かしたときに芯線部分へ力がかかりやすくなり、抜けや接触不良の原因になることがあります。
また、むき出しの芯線が長いと、周囲の金属部分に触れてしまうリスクもあります。バイクや車の電装作業では、振動や配線の取り回しで位置が変わることもあるため、余分な芯線が出たままの状態は避けたいところです。
被覆は長く剥けばよいわけではありません。端子に合った長さで剥き、芯線がかしめ部分に収まり、被覆側も無理なく押さえられる状態にすることが大切です。
差し込み側のゆるみや変形も確認する
ギボシ端子が抜けるときは、配線を圧着した部分だけでなく、オス端子とメス端子の差し込み側も確認しておきたいところです。
配線側はしっかり圧着できていても、端子同士の差し込みがゆるいと、走行中の振動や配線の動きで外れやすくなります。特にバイクや車の電装まわりでは、手で触ったときには問題なさそうでも、実際に走ると振動で少しずつ抜けることがあります。
また、何度も抜き差しした端子や、無理に引き抜いた端子は、差し込み部分が広がったり変形したりしている場合があります。こうなると、しっかり差し込んだつもりでも保持力が弱くなり、接触不良の原因にもなります。
オス・メス端子の差し込みが甘い
ギボシ端子は、オス端子とメス端子をしっかり奥まで差し込むことで接続します。
差し込みが浅いままだと、少し配線が動いただけで抜けたり、接触が不安定になったりすることがあります。端子カバーが付いていると奥まで入っているか見えにくいため、差し込んだ感触だけで判断してしまうこともあります。
差し込むときに、途中で引っかかったような感じがある場合は、端子の向きやカバーの位置がずれている可能性もあります。無理に押し込むと端子が曲がることもあるので、一度外して状態を確認した方が安心です。
接続後は、軽く引いてすぐ抜けないか確認しておくと、差し込み不足に気づきやすくなります。
端子が広がって接触が弱くなっている
メス端子側が広がっていると、オス端子を差し込んでもしっかり保持できません。
新品の端子ならある程度の差し込み感がありますが、何度も抜き差しした端子は、金属部分が少しずつ広がることがあります。差し込んだときにスカスカした感じがある場合は、保持力が落ちているかもしれません。
この状態で使い続けると、配線が抜けやすいだけでなく、接触が弱くなって電装品が一時的に動かなくなることもあります。ライトやウインカー、アクセサリー電源などで接触が不安定になると、原因を探すのも面倒になります。
端子が広がっている場合は、無理に曲げ戻して使うより、新しい端子に交換した方が確実です。
端子カバーで抜けを防げるわけではない
ギボシ端子には、絶縁用の端子カバーを付けることが多いです。
ただ、端子カバーは基本的に金属部分の保護や絶縁のためのものです。カバーを付けているからといって、圧着ミスや差し込みのゆるみを完全に防げるわけではありません。
端子そのものがゆるい状態でカバーだけを付けても、内部では接触が不安定なままになることがあります。見た目はきれいに収まっていても、配線を動かすと中で端子がズレたり、振動で抜けかけたりする場合があります。
カバーを付ける前に、端子同士がしっかり差し込まれているか、配線が端子から抜けないかを確認しておくことが大切です。
抜けにくくするための作業のコツ
ギボシ端子を抜けにくくするには、圧着する前の準備と、圧着したあとの確認が大切です。
端子を付ける作業そのものは小さな作業ですが、配線サイズ、被覆を剥く長さ、圧着する位置がずれていると、あとから抜けや接触不良につながることがあります。特にバイクや車の電装まわりでは、走行中の振動や配線の引っ張られ方もあるため、取り付けた直後だけでなく、使っているうちに不具合が出ることもあります。
「とりあえず付けばいい」と考えるより、最初にひと手間かけて確認しておく方が、あとからやり直す手間を減らしやすくなります。
配線サイズに合った端子を選ぶ
まず大切なのは、配線の太さに合ったギボシ端子を選ぶことです。
端子が大きすぎると、圧着しても芯線をしっかりつかみにくくなります。反対に、配線に対して端子が小さすぎると、芯線がうまく入らなかったり、無理に押し込んで端子が変形したりすることがあります。
ギボシ端子のパッケージには、対応する配線サイズが書かれていることが多いです。作業前にその範囲を確認して、使う配線と合っているか見ておくと失敗を減らせます。
手元にある端子をなんとなく使うのではなく、配線の太さに合わせて選ぶことが、抜けにくくするための基本になります。
専用の圧着工具で確実にかしめる
ギボシ端子は、できれば専用の圧着工具を使ってかしめた方が安心です。
ペンチで潰すだけでも一見固定できたように見えることがありますが、端子を正しい形で押さえられず、芯線をしっかり抱き込めない場合があります。片側だけが強く潰れたり、端子の形が崩れたりすると、抜けやすさや接触不良の原因になります。
圧着工具を使うと、芯線をかしめる部分と被覆を押さえる部分を分けて作業しやすくなります。ギボシ端子の形に合わせて圧着できるため、慣れていない人ほど工具を使った方が仕上がりが安定しやすいです。
電装作業を何度かする予定があるなら、安価なものでもギボシ端子に対応した圧着工具を用意しておくと作業しやすくなります。
これからギボシ端子の作業を始めるなら、電工ペンチとギボシ端子がセットになった商品を選ぶと準備しやすくなります。工具と端子を別々に探すのが面倒な場合にも向いています。
最後に軽く引っ張って確認する
ギボシ端子を圧着したあとは、最後に配線を軽く引っ張って確認します。
ここで簡単に抜けてしまう場合は、圧着が弱い、芯線をしっかりつかめていない、端子と配線サイズが合っていないなどの原因が考えられます。そのまま使うと、あとから振動や配線の動きで抜ける可能性があります。
ただし、強く引っ張りすぎると、正しく圧着できている端子にも余計な負担がかかります。確認するときは、あくまで軽く引いて、スルッと抜けないかを見るくらいで十分です。
抜けそうな違和感がある場合は、無理にそのまま使わず、新しい端子でやり直した方が安心です。電装まわりは、あとから原因を探す方が大変になることもあるので、取り付け時点で確認しておくことが大切です。
ギボシ端子を使い直すより交換した方がいいケース
ギボシ端子が抜けたとき、つい同じ端子をもう一度かしめ直したくなることがあります。
ただ、一度圧着した端子や、抜き差しを繰り返した端子は、すでに変形している場合があります。見た目ではまだ使えそうに見えても、金属部分の形が崩れていたり、配線をつかむ力が弱くなっていたりすると、同じトラブルを繰り返すことがあります。
特にバイクや車の電装まわりでは、走行中の振動や熱、配線の動きもあるため、不安のある端子を無理に再利用しない方が安心です。
端子が一度変形している
圧着に失敗した端子や、強く引き抜いた端子は、金属部分が変形していることがあります。
芯線をかしめる部分がつぶれすぎていたり、差し込み側が広がっていたりすると、もう一度使っても本来の固定力が出にくくなります。ペンチなどで形を戻せそうに見えることもありますが、きれいに戻ったように見えても、保持力まで元通りになるとは限りません。
ギボシ端子は小さな部品ですが、接触不良が起きると原因探しが面倒になります。
一度大きく変形した端子は、無理に直して使うより、新しい端子に交換した方が確実です。
配線の芯線が切れている
ギボシ端子が抜けたときは、端子だけでなく配線側も確認しておきたいところです。
被覆を剥いた部分の芯線が切れていたり、本数が減っていたりすると、そのまま圧着しても固定力が弱くなります。芯線が少ない状態では、端子がしっかりつかみにくく、電気的な接触も不安定になりやすいです。
特に、前に圧着した部分を外して使い直す場合は、芯線がつぶれていたり、折れかけていたりすることがあります。
芯線が傷んでいる場合は、その部分を少し切り戻して、新しく被覆を剥いてから端子を付け直す方が安心です。
電装まわりは無理に再利用しない
ギボシ端子は、ひとつひとつは高い部品ではありません。
だからこそ、抜けやすい端子や変形した端子を無理に再利用するより、新しい端子に交換した方がトラブルを避けやすくなります。
特に、ライト、ウインカー、ブレーキランプ、アクセサリー電源などに関わる配線では、接触不良が起きると安全面にも関わります。作業中に少しでも「ゆるい」「抜けそう」「端子が傷んでいる」と感じたら、そのまま使わない判断も大切です。
電装まわりは、あとから不具合が出ると原因を探すのに時間がかかることがあります。迷ったときは、新しい端子でやり直す方が、結果的に早くて安心です。
まとめ：ギボシ端子が抜けるときは圧着・サイズ・被覆を順番に見直そう
ギボシ端子が抜けるときは、まずどこが抜けているのかを確認することが大切です。
端子同士の差し込み部分が外れているのか、配線が端子から抜けているのかによって、見るべきポイントは変わります。配線が抜けている場合は圧着ミス、端子同士が外れている場合は差し込み不足や端子の変形を疑うと、原因を絞りやすくなります。
特に多いのは、芯線をしっかりつかめていない圧着不良です。かしめる位置がずれていたり、ペンチでなんとなく潰していたりすると、見た目では付いているように見えても、軽く引っ張っただけで抜けることがあります。
また、ギボシ端子と配線サイズが合っていない場合も注意が必要です。配線が細すぎると端子の中で固定されにくく、太すぎると無理に押し込んで端子が変形することがあります。端子を選ぶときは、対応する配線サイズを確認してから使うと安心です。
被覆の剥き方も、抜けやすさに関係します。芯線が短すぎると圧着部分まで届かず、長すぎると接続部が不安定になりやすくなります。さらに、被覆を剥くときに芯線を傷つけてしまうと、配線が細くなった状態で圧着することになり、抜けや接触不良につながることがあります。
ギボシ端子を付けたあとは、最後に軽く引っ張って確認しておくと安心です。すぐに抜ける、差し込みがゆるい、端子が変形していると感じる場合は、無理に使い続けず、新しい端子でやり直した方がトラブルを防ぎやすくなります。
バイクや車の電装まわりでは、走行中の振動で小さな不具合が大きなトラブルになることもあります。ギボシ端子が抜けるときは、圧着・配線サイズ・被覆の剥き方・端子の変形を順番に見直して、確実に接続できる状態にしておきましょう。
