バイクや車の電装品を取り付けようとしたとき、地味に困るのが「配線があと少しだけ届かない」という場面です。あと5cm、あと10cm。たったそれだけなのに、カプラーまで届かない。スイッチまで届かない。アースポイントまで届かない。こうなると、作業の手がピタッと止まるんですよね。
無理やり引っ張れば届きそうな気もする。でも、配線をピンピンに張ったまま使うのは、あまり良い状態とは言えません。振動で断線したり、接続部分に負担がかかったり、気づかないうちに接触不良を起こすこともあります。特にバイクや車まわりは振動もありますし、雨や湿気の影響も受けやすいので、「とりあえず届いたからOK」とは言い切れないんですね。
配線が短いときは、基本的には「延長する」「正しく接続する」「しっかり絶縁する」という3つをセットで考える必要があります。ただ線を足せばいいという話ではなく、どんな太さの線を使うのか、どうやってつなぐのか、つないだ部分をどう保護するのかまで見ておかないと、あとから「あれ？電気が来てないぞ？」なんてことになりかねません。電装トラブルって、見た目では分かりにくいから厄介なんですよ。犯人が姿を見せないタイプのやつです。
とはいえ、基本さえ押さえれば、配線の延長作業そのものはDIY初心者でも十分できます。ギボシ端子、圧着スリーブ、ハンダ、熱収縮チューブ、ビニールテープなど、使う道具や方法はいくつかありますが、それぞれに向き不向きがあります。取り外す可能性があるならギボシ端子、しっかり固定したいなら圧着スリーブ、防水や仕上がりを考えるなら熱収縮チューブを使う、といった感じで、目的に合わせて選ぶことが大事です。
この記事では、配線が短いときにどう考えればいいのか、延長するときの基本、接続方法の違い、絶縁や防水の注意点まで、DIY初心者向けにわかりやすく解説します。バイクや車の電装品取り付け、LEDライト、スイッチ、ウインカー、ちょっとした配線修理などで「線が届かない！」となったときの参考にしてみてください。
配線が短いとき、まず確認したいこと
配線が短いと気づくと、すぐに「線を足さなきゃ」と考えてしまいがちです。もちろん、実際に延長が必要な場面もあります。ただ、いきなり切ってつなぐ前に、一度だけ落ち着いて確認しておきたいことがあります。配線って、切ったりつないだりすると、どうしても接続部分が増えます。接続部分が増えるということは、それだけ接触不良や断線のリスクも少し増えるということです。だからこそ、まずは「本当に延長しないとダメなのか？」を見ておくのが大事なんですね。
本当に延長が必要か確認する
配線が届かないと思ったとき、最初に確認したいのは、今の取り回しで無理をしていないかどうかです。たとえば、配線が変なところを回り込んでいたり、結束バンドで余計に引っ張られていたり、途中でどこかに引っかかっていたりすることがあります。こういう場合、線を足さなくても、取り回しを少し変えるだけで届くことがあるんです。
バイクや車の電装品だと、配線をきれいにまとめようとして、逆に余裕がなくなっていることもあります。見た目をスッキリさせたい気持ちはものすごく分かるんですが、配線に余裕がなさすぎると、ハンドルを切ったときや振動が加わったときに負担がかかります。見た目はきれいでも、配線がピンピンに張っている状態は、あまり安心できません。
まずは、取り付ける部品の位置、配線の通り道、接続先の位置を見直してみましょう。ほんの少しルートを変えるだけで、「あれ？届くじゃん」となることもあります。配線延長は便利ですが、やらなくて済むならそれに越したことはありません。
配線を延長する前に、カプラーや接続部の位置を見直すだけで作業しやすくなることもあります。もしカプラーが固くて外せない場合は、無理に引っ張る前にこちらの記事も参考にしてみてください。
引き回しを変えるだけで届くこともある
配線が短いと感じる原因は、線そのものの長さではなく、通しているルートにある場合もあります。たとえば、遠回りしている、角をきつく曲げている、他の部品の下を無理にくぐらせている、結束バンドで固定しすぎている。こうした状態だと、本来なら届く長さの配線でも、届かないように見えてしまうことがあります。
特にバイクの場合は、ハンドルまわりやライトまわりでこの問題が起きやすいです。ウインカー、ヘッドライト、スイッチ類、メーターまわりなど、狭い場所に配線が集まるので、少しルートが悪いだけで「あれ、足りないぞ？」となります。しかも、ハンドルを左右に切る場所では、まっすぐな状態で届いていても、それだけでは不十分です。
確認するときは、ハンドルを左右に切ったり、可動する部分を実際に動かしたりして、配線に無理がかからないか見ておくと安心です。止まっている状態だけで判断すると、あとで「曲げたら突っ張る」「走行中の振動で引っ張られる」ということもあります。配線は、届けばOKではなく、動いても余裕がある状態が理想です。
無理に引っ張ると断線や接触不良の原因になる
配線があと少しで届きそうなとき、ついやりたくなるのが「ちょっと引っ張って届かせる」という力技です。気持ちは分かります。あと数センチなら、なんとかなる気がするんですよね。でも、配線を無理に引っ張った状態で固定するのは、あまりおすすめできません。
配線は外から見ると普通に見えても、中の銅線が少しずつ傷んでいることがあります。強く引っ張ったり、曲げた状態で固定したりすると、内部で細い銅線が切れて、接触不良の原因になることがあります。完全に切れていればまだ分かりやすいですが、厄介なのは「ついたり消えたりする」「振動したときだけ不具合が出る」というパターンです。これ、本当に面倒です。原因探しが急に探偵業になります。
また、接続部分や端子に力がかかるのもよくありません。ギボシ端子やカプラーの根元に負担がかかると、抜けやすくなったり、端子の中で接触が甘くなったりすることがあります。特にバイクや車は振動があるので、最初は大丈夫でも、使っているうちにトラブルが出ることもあります。
配線が短いときは、無理に引っ張って届かせるよりも、少し余裕を持たせて延長するほうが安心です。作業後に配線が自然なカーブを描いていて、どこかに強く引っ張られていない状態になっているか。そこを確認してから固定するようにしましょう。配線は、ピンと張るより、少したるみがあるくらいのほうが安全です。もちろん、たるみすぎて可動部や熱い部分に触れるのは別問題ですが、適度な余裕はかなり大事です。
配線を延長するときの基本的な考え方
配線を延長するときは、「とりあえず線を足せばいい」という考え方だと、あとでトラブルになることがあります。もちろん、見た目としては線をつなげば長くなります。でも、電気が流れる以上、配線には太さや用途、流れる電流、取り付ける場所の環境などが関係してきます。たかが線、されど線です。ここを雑にすると、接触不良、発熱、断線、電装品の不具合につながることもあるんですね。
特にDIY初心者の場合、「余っている線があるからこれでいいか」とやってしまいがちです。僕もこういう雑な誘惑には何度も負けそうになります。作業中って、今あるもので何とかしたくなるんですよ。でも、配線延長は見えない部分で仕事をする作業なので、後から不具合が出ると原因を探すのがかなり面倒です。だからこそ、最初に基本を押さえておくのが大事です。
同じ太さ・同じ用途の配線を使うのが基本
配線を延長するときは、できるだけ元の配線と同じ太さ、同じ用途に合った配線を使うのが基本です。元の線が細いなら細め、太いなら太め。もちろん厳密に完全一致でなければ絶対ダメというわけではありませんが、少なくとも元の線より極端に細い線を使うのは避けたほうが安心です。
配線の太さは、流せる電流の余裕に関係します。たとえば、LEDの小さな電装品なら細めの配線でも足りることがありますが、電流が大きい機器に細すぎる配線を使うと、発熱や電圧降下の原因になることがあります。電気は目に見えないので怖さが分かりにくいですが、線が細すぎると無理をさせている状態になりやすいんです。
バイクや車の配線を延長する場合は、自動車用やバイク用として販売されている配線コードを使うと安心です。ホームセンターやカー用品店、ネットショップなどでも手に入ります。見た目が似ているからといって、用途の分からない線を適当に使うより、最初から電装用として使えるものを選んだほうが失敗しにくいです。
色もできれば元の配線に合わせると、あとで見直したときに分かりやすくなります。赤はプラス、黒はマイナスやアースなど、ある程度の使い分けをしておくと、後から自分で見ても混乱しにくいです。未来の自分に優しい作業、これ大事です。数か月後の自分は、今日の自分が何を考えて配線したか、たぶん覚えていません。
細すぎる線を使うとトラブルの原因になる
配線を延長するときに避けたいのが、元の配線より明らかに細い線を使うことです。細い線でも電気が流れることはあります。ただ、「流れる」と「安心して使える」は別です。ここを混同すると、あとから面倒なことになります。
細すぎる配線を使うと、電気の流れに対して余裕がなくなり、発熱しやすくなることがあります。また、長く延長した場合は電圧降下が起きやすくなり、電装品が本来の性能を発揮しにくくなることもあります。LEDが暗い、動作が不安定、スイッチを入れても反応が悪い。こういう症状が出ると、部品が悪いのか、接続が悪いのか、配線が悪いのか、原因探しがややこしくなります。
また、細い線は物理的にも弱いことがあります。被覆をむいたときに中の銅線が少なかったり、圧着したときにうまく固定できなかったり、振動で切れやすかったりする場合もあります。特にバイクは振動が多いので、「とりあえず細い線でつないだ」が後から接触不良になることも考えられます。
配線が短いときは、手元にある細い線で間に合わせたくなるかもしれません。でも、電装品の種類や流れる電流がよく分からない場合は、元の配線と同じくらいの太さか、少し余裕のある配線を選ぶほうが安心です。細すぎるよりは、適正な太さを選ぶ。これが基本です。
長くしすぎるより、必要な分だけ足す
配線を延長するときは、短すぎても困りますが、長すぎても別の問題が出ます。余裕を持たせることは大事ですが、必要以上に長くすると、余った配線の処理に困ります。まとめた線が邪魔になったり、可動部に触れたり、熱を持つ場所に近づいたりすると、トラブルの原因になります。
たとえばバイクなら、ハンドルを切る場所、フロントフォークまわり、エンジンの熱が伝わる場所、チェーンやタイヤの近くなどは注意が必要です。余った配線がぶら下がっていると、走行中の振動でこすれたり、どこかに引っかかったりすることがあります。最悪の場合、被覆が削れてショートする可能性もあります。配線は長ければ安心というものでもないんですね。
延長する長さは、接続先まで自然に届き、少し余裕があるくらいが理想です。作業するときは、実際に配線を通すルートに沿わせて、必要な長さを確認してから切ると失敗しにくいです。机の上で適当に「これくらいかな」と切るより、現物に合わせたほうが確実です。
また、接続部分の位置も考えておくといいです。できれば、水がかかりやすい場所、強く曲がる場所、手が入りにくい場所は避けたいところです。あとで点検や修理をする可能性もあるので、接続部分が完全に奥に隠れてしまうと、何かあったときに大変です。配線延長は「届かせる作業」でもありますが、「あとで困らないようにする作業」でもあります。ここを意識しておくと、仕上がりの安心感がかなり変わります。
配線のつなぎ方にはどんな方法がある？
配線を延長するときに悩むのが、「じゃあ、どうやって線と線をつなぐの？」という部分です。ここで適当にねじってビニールテープで巻くだけにしてしまうと、あとから接触不良やショートの原因になることがあります。もちろん、応急処置として一時的にそうする場面がゼロとは言いません。でも、DIYでちゃんと使うなら、基本的には端子やスリーブ、ハンダなどを使って、確実につなぐことを考えたほうが安心です。
配線の接続方法にはいくつかあります。代表的なのは、ギボシ端子、圧着スリーブ、ハンダ付けあたりです。それぞれに向いている場面が違うので、「これが絶対に正解」というよりも、「どこに使うのか」「あとで外す可能性があるのか」「防水が必要なのか」で選ぶと分かりやすいです。配線作業って、工具も部品も小さいくせに、選択肢だけは地味に多いんですよね。初心者泣かせです。
配線を延長するときは、ギボシ端子・圧着スリーブ・ハンダなど、いくつかの接続方法があります。それぞれの違いをもう少し詳しく知りたい場合は、こちらの記事も参考になります。
ギボシ端子でつなぐ方法

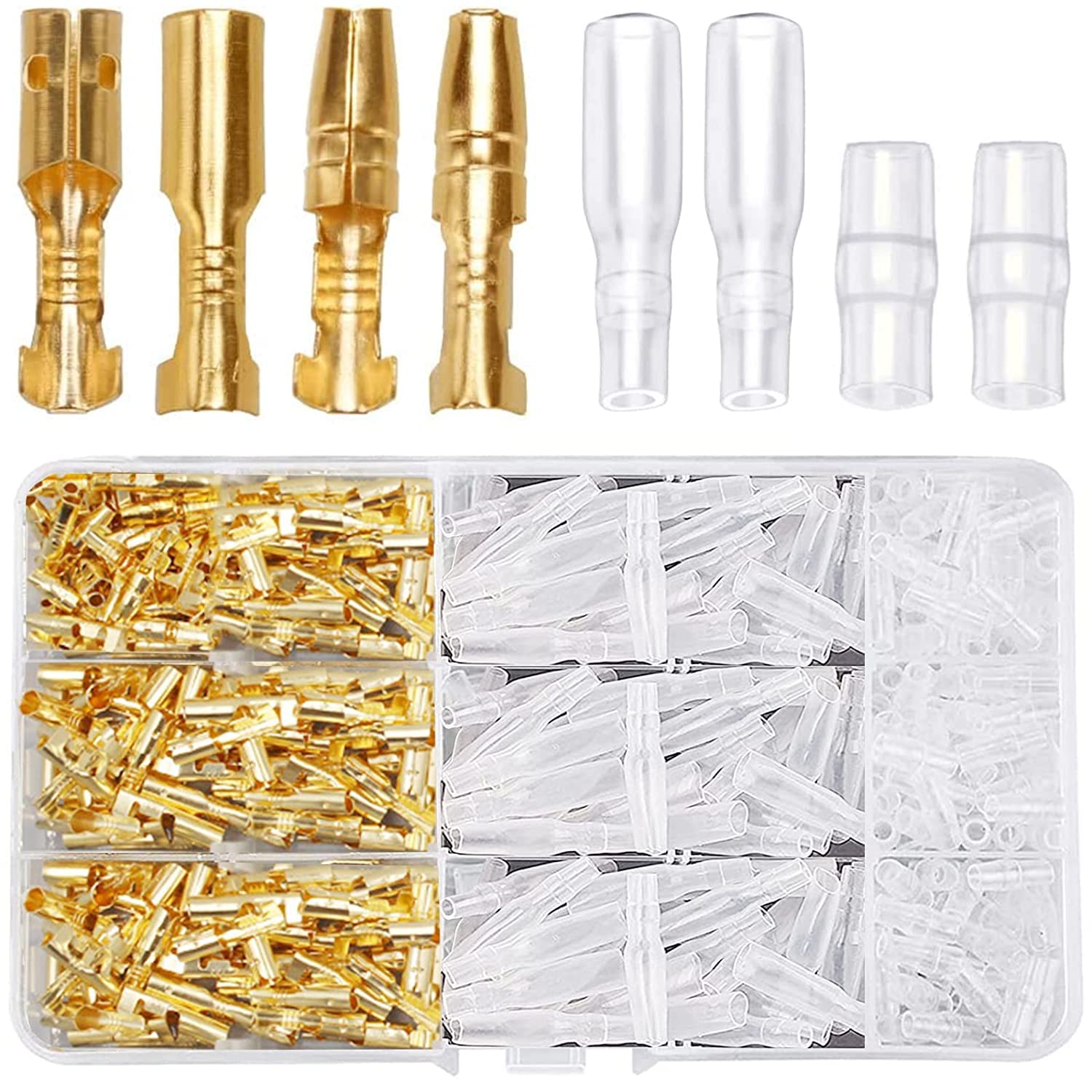

DIYでよく使われるのが、ギボシ端子です。バイクや車の電装品取り付けではかなり定番の接続方法で、オス端子とメス端子を差し込んで配線をつなぎます。取り外しができるので、あとで部品を交換したり、配線を外したりする可能性がある場所には使いやすい方法です。
たとえば、LEDライト、ウインカー、スイッチ、アクセサリー電源まわりなど、後から変更するかもしれない場所ではギボシ端子が便利です。いったん接続しても、必要になれば抜き差しできます。これがハンダだけで直結してあると、外したいときにまた切ったり溶かしたりする必要があるので、少し面倒になります。
ただし、ギボシ端子は正しく圧着しないと抜けやすくなります。端子に配線を差し込んで、圧着ペンチでしっかりかしめる必要があります。ペンチでなんとなく潰すだけだと、見た目はつながっていても、中でしっかり固定されていないことがあります。軽く引っ張ったらスポッと抜けるようなら、完全にアウトです。作業後は、必ず軽く引っ張って抜けないか確認しておきましょう。
また、ギボシ端子にはカバーが付いているものが多いですが、雨や水がかかる場所では防水性にも注意が必要です。普通のギボシ端子は、完全防水とは考えないほうがいいです。屋外やバイクまわりで水がかかりやすい場所なら、防水ギボシや防水コネクタを使う選択肢もあります。
圧着スリーブでつなぐ方法
配線同士をしっかりつなぎたいときに使いやすいのが、圧着スリーブです。これは、筒状の金具に両側から配線を差し込んで、圧着ペンチでかしめて固定する方法です。ギボシ端子のように抜き差しするためのものではなく、基本的には配線同士を延長・接続するために使います。
配線を延長するだけなら、ギボシ端子よりも圧着スリーブのほうがスッキリ仕上がることがあります。特に「あとで外す予定はない」「この線はずっとつないだままでいい」という場所なら、圧着スリーブは使いやすいです。接続部分も比較的コンパクトにできますし、熱収縮チューブと組み合わせれば、見た目もきれいにまとまります。
ただし、圧着スリーブも圧着が甘いとトラブルになります。配線の被覆をむく長さ、スリーブに差し込む深さ、圧着する位置が適当だと、きちんと固定されません。これもギボシと同じで、作業後に軽く引っ張って抜けないか確認することが大事です。見た目だけで「よし、つながった」と思うのは危険です。配線作業は、見た目が平気そうでも中身が仕事していないことがあります。人間社会みたいですね。いや、深掘りはやめましょう。
圧着スリーブには、裸圧着スリーブや絶縁付きスリーブ、防水タイプのスリーブなどがあります。DIY初心者なら、絶縁付きや熱収縮チューブ付きのタイプを使うと扱いやすいです。特にバイクや車まわりでは、接続したあとの保護まで考える必要があるので、単に金具でつなぐだけではなく、その上からどう絶縁するかもセットで考えましょう。
ハンダでつなぐ方法
配線同士をつなぐ方法として、ハンダ付けもあります。ハンダごてを使って、配線同士をハンダで固定する方法です。うまく作業できれば、しっかり電気的につながりますし、接続部分も細く仕上げやすいです。熱収縮チューブと組み合わせると、見た目もかなりきれいになります。
ただし、DIY初心者にとってハンダは少し慣れが必要です。ハンダを流す前に配線をきちんとよじる、予備ハンダをする、熱を入れすぎない、被覆を溶かしすぎないなど、地味にコツがあります。ハンダがうまく流れていないと、表面だけくっついたように見えて、実は接触が不安定なこともあります。いわゆる「ついたつもり」状態です。これがまた厄介なんですよね。
また、ハンダで固めた部分は曲げに弱くなることがあります。配線の柔らかさがそこで変わるので、振動が多い場所やよく動く場所では、ハンダ付けした部分の根元に負担が集中する場合があります。バイクや車のように振動があるものでは、ハンダだけに頼らず、配線をしっかり固定して、接続部分が揺れ続けないようにすることも大事です。
ハンダ付けは便利な方法ですが、「ハンダなら絶対安心」とは言い切れません。きちんと作業できて、なおかつ接続部分を保護できる場合に向いています。慣れていないうちは、ギボシ端子や圧着スリーブのほうが作業しやすいかもしれません。どの方法を選ぶにしても、最後はしっかり絶縁して、引っ張っても抜けない、振動しても負担がかかりにくい状態にすることが大切です。
DIY初心者にはどの接続方法が使いやすい？
配線を延長する方法はいくつかありますが、DIY初心者が最初に迷うのは「結局どれを使えばいいの？」というところだと思います。ギボシ端子、圧着スリーブ、ハンダ。どれも配線をつなぐ方法ではありますが、使いどころが少し違います。ここを何となくで選んでしまうと、あとで外したいのに外せない、固定したつもりが抜ける、水が入って接触不良になる、なんてこともあります。
考え方としては、「あとで外す可能性があるか」「しっかり固定したい場所か」「作業に慣れているか」で選ぶと分かりやすいです。最初から全部の方法を完璧に使い分けようとしなくても大丈夫です。まずは、取り外し前提ならギボシ端子、つなぎっぱなしなら圧着スリーブ、細かい加工や仕上がりを重視するならハンダ、くらいに考えると入りやすいです。
取り外し前提ならギボシ端子
後から外す可能性がある場所なら、ギボシ端子が使いやすいです。バイクや車の電装品では、ウインカー、スイッチ、LEDライト、補助灯、アクセサリー電源など、あとで交換したり、位置を変えたりする可能性がある部品がけっこうあります。こういう場所をハンダで直結してしまうと、外したいときにまた切る必要が出てきます。
ギボシ端子なら、オスとメスを差し込んで接続するので、必要になれば抜いて外せます。部品交換や配線の見直しがしやすくなるんですね。特にDIY初心者の場合、一発で完璧な位置や配線ルートが決まるとは限りません。作業してから「やっぱりこっちに通したい」「この部品、別のものに変えたい」となることもあります。そういう意味でも、抜き差しできるギボシ端子は便利です。
ただし、ギボシ端子を使うなら、圧着ペンチはちゃんとしたものを使ったほうが安心です。ラジオペンチや普通のペンチで何となく潰すだけだと、端子がしっかり固定されないことがあります。見た目は付いているようでも、軽く引っ張ると抜けたり、振動で接触不良になったりすることがあります。ギボシは便利ですが、圧着が甘いと一気に信用できない接続になります。便利なやつほど、ちゃんと使わないと裏切るんです。
しっかり固定したいなら圧着スリーブ
あとで外す予定がない配線延長なら、圧着スリーブが使いやすいです。配線同士をまっすぐつないで延長したい場合、ギボシ端子よりも接続部分をコンパクトにまとめやすいことがあります。特に、単純に「短い線を長くしたい」という目的なら、圧着スリーブはかなり現実的な方法です。
圧着スリーブは、両側から配線を差し込んで、専用の圧着ペンチでかしめて固定します。しっかり圧着できていれば、引っ張っても簡単には抜けません。熱収縮チューブ付きの圧着スリーブを使えば、圧着したあとに熱を加えて被覆を密着させることもできます。これなら絶縁も同時にしやすいので、初心者にも扱いやすいです。
ただし、圧着スリーブは基本的に外す前提の接続ではありません。一度しっかり圧着すると、外すときは切ることになります。なので、後から頻繁に外したい場所には向いていません。逆に、延長したらそのまま使い続ける配線には向いています。たとえば、配線ルートを決めて、長さも確定していて、もう外す予定がない場所なら、圧着スリーブでスッキリまとめるのはありです。
作業するときは、配線の太さに合ったスリーブを選ぶことが大事です。太さが合っていないと、うまく圧着できなかったり、銅線が抜けやすくなったりします。大きすぎるスリーブに細い線を入れても、しっかり固定されません。逆に無理やり太い線を入れるのもよくありません。配線作業は、力技よりサイズ合わせです。ここを雑にすると、あとで地味に泣きます。

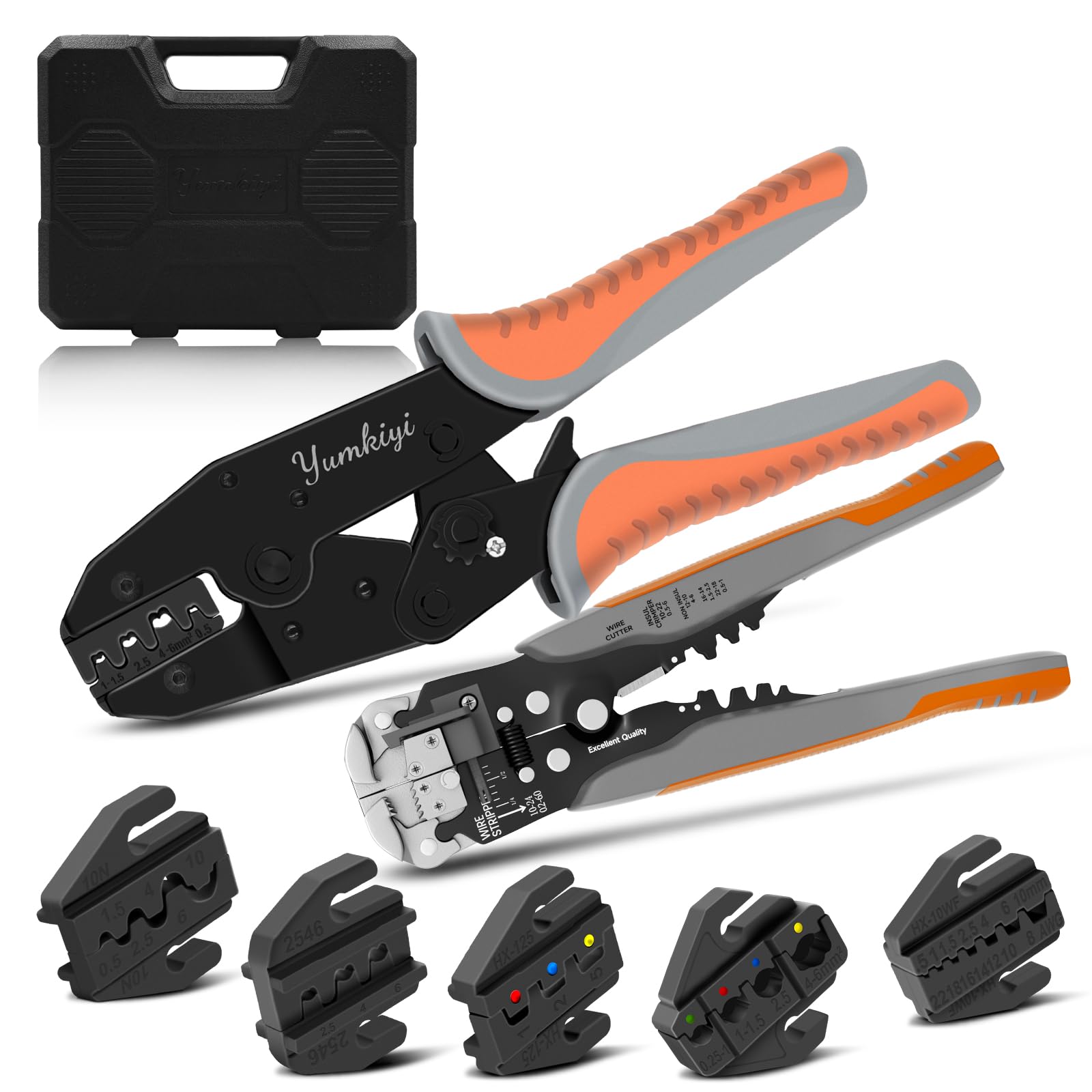

圧着スリーブやギボシ端子を使うなら、圧着ペンチの使い方も大事です。普通のペンチでなんとなく潰すだけでは抜けやすくなることがあるので、圧着工具の基本はこちらの記事で確認しておくと安心です。
ハンダは便利だけど慣れが必要
ハンダ付けは、うまく使えると便利な接続方法です。配線同士を細くつなげますし、熱収縮チューブと組み合わせると見た目もきれいに仕上がります。場所によっては、ギボシ端子や圧着スリーブよりも接続部分を小さくまとめられるので、狭い場所では助かることもあります。
ただ、DIY初心者がいきなりハンダに頼りすぎるのは少し注意が必要です。ハンダは、ただ溶かして乗せればいいというものではありません。配線にしっかり熱を入れて、ハンダが銅線にきちんと流れ込むようにする必要があります。表面にハンダが丸く乗っているだけだと、見た目はくっついていても、実際には接触が不安定なことがあります。
さらに、ハンダで固めた部分は曲がりにくくなります。配線全体は柔らかいのに、ハンダ付けしたところだけ硬くなるので、その境目に負担が集中しやすくなります。バイクや車のように振動がある場所では、この負担が原因で断線につながることも考えられます。ハンダを使うなら、接続部分が揺れ続けないように固定したり、熱収縮チューブで保護したりすることが大事です。
ハンダは悪い方法ではありません。むしろ、慣れている人が使えばきれいに仕上がる便利な方法です。ただ、初心者の場合は、練習なしでいきなり本番配線に使うより、余った配線で少し練習してからのほうが安心です。特にバイクや車の配線は、あとから不具合が出ると原因探しが大変です。ハンダを使うなら、「ついたように見える」ではなく、「ちゃんと導通していて、引っ張っても外れず、曲げても無理がない」状態を目指しましょう。
配線をつないだあとの絶縁が大事
配線を延長するとき、線と線をつなぐところまでは意識しやすいんですが、意外と忘れがちなのが「つないだあと、どう保護するか」です。配線は、つながった瞬間に作業が終わったような気分になります。ギボシが付いた。圧着できた。ハンダも流れた。よし、完成。……と言いたくなるんですが、実はそこからが大事なんです。
配線の接続部分は、電気が通る場所です。むき出しの銅線や金属部分が残っていると、他の金属部品に触れたときにショートする可能性があります。特にバイクや車は、ボディやフレームが金属ですし、振動で配線が動くこともあります。最初は触れていなくても、走っているうちに少しずつ位置が変わって、どこかに当たることもあるんですね。電装トラブルって、こういう「最初は大丈夫だったのに」から始まることがけっこうあります。
つないだだけでは終わりではない
配線をつないだあとは、必ず接続部分を絶縁する必要があります。絶縁というと少し難しく聞こえるかもしれませんが、簡単に言えば「電気が流れている金属部分を、他のものに触れないように保護する」ということです。配線の被覆がある部分は、外側のビニールや樹脂が銅線を守っています。でも、端子を付けたり、線をつないだりする場所では、どうしても一部の金属が出やすくなります。
この金属部分がむき出しのままだと、ショートの原因になります。ショートすると、ヒューズが飛んだり、電装品が動かなくなったり、場合によっては配線が熱を持ったりすることもあります。ヒューズが飛んでくれればまだ分かりやすいですが、接触不良のように症状が中途半端に出ると、原因探しが本当に面倒です。
だから、接続したあとは「電気が通ったか」だけでなく、「金属部分がきちんと隠れているか」も確認しましょう。ギボシ端子ならスリーブがきちんとかぶっているか、圧着スリーブなら絶縁部分が破れていないか、ハンダ付けなら熱収縮チューブで覆えているか。ここまで見て、ようやくひと区切りです。
ビニールテープだけに頼りすぎない
絶縁と聞くと、まずビニールテープを思い浮かべる人も多いと思います。もちろん、ビニールテープは便利です。手軽に巻けますし、ちょっとした保護にも使えます。ただ、配線の接続部分をビニールテープだけで済ませるのは、場所によっては少し不安があります。
ビニールテープは、時間が経つと粘着が弱くなったり、熱でベタついたり、逆に硬くなってはがれやすくなったりすることがあります。特にバイクや車まわりは、夏場の熱、冬場の冷え、雨、湿気、振動など、なかなか厳しい環境です。最初はきれいに巻けていても、しばらくすると端がめくれてくることがあります。あのベタベタした黒いテープ、触ると地味にテンション下がるんですよね。
また、ビニールテープは巻き方によって仕上がりが変わります。ゆるく巻くとすぐずれますし、強く引っ張りすぎるとテープが戻ろうとしてはがれやすくなることもあります。接続部分に段差があると、そこから水や汚れが入りやすくなることもあります。
ビニールテープを使うこと自体が悪いわけではありません。ただし、「ビニールテープだけ巻いておけば絶対安心」と考えるのは避けたほうがいいです。接続部分そのものは端子やスリーブ、ハンダでしっかり処理し、その上で補助的にビニールテープを使う。こう考えると失敗しにくいです。
熱収縮チューブを使うと仕上がりがきれい
配線の絶縁で使いやすいのが、熱収縮チューブです。これは、配線に通してから熱を加えると縮んで密着するチューブです。接続部分を覆うように使うことで、金属部分を保護しつつ、見た目もかなりスッキリ仕上がります。
使い方はシンプルです。配線をつなぐ前に、あらかじめ熱収縮チューブを片側の線に通しておきます。その後、ギボシ端子や圧着スリーブ、ハンダなどで配線を接続し、接続部分の上にチューブを移動させます。あとはヒートガンやライターなどで熱を加えて縮めるだけです。ただし、ライターを使う場合は焦がしすぎに注意です。近づけすぎるとチューブや配線の被覆を傷めることがあります。炙り料理じゃないので、じわっと温めるくらいで大丈夫です。
熱収縮チューブの良いところは、ビニールテープよりもはがれにくく、接続部分にしっかりフィットしやすいところです。さらに、防水タイプの熱収縮チューブには内側に接着剤のようなものが入っていて、熱を加えると隙間を埋めるように密着します。水がかかりやすい場所では、こういうタイプを選ぶと安心感があります。
ただし、熱収縮チューブにもサイズ選びがあります。細すぎると接続部分に通りませんし、太すぎると縮めても密着しきれないことがあります。接続部分の太さを見て、少し余裕を持って通せるサイズを選びましょう。配線作業では、つなぐことだけでなく、最後にどう包むかまで考えておくと、仕上がりがかなり変わります。配線を延長するなら、端子やスリーブと一緒に熱収縮チューブも用意しておくと便利です。
屋外・バイク・車まわりでは防水も考える
配線を延長するときは、つなぎ方や絶縁だけでなく、「その場所に水がかかるかどうか」も考えておきたいところです。家の中で使うちょっとした工作なら、そこまで神経質にならなくてもいい場面はあります。でも、バイクや車、屋外で使うライト、ガレージまわりの配線などでは、雨や湿気、洗車の水、結露などの影響を受けることがあります。つまり、つないで絶縁しただけでは、まだ少し不安が残る場合があるんですね。
特にバイクは、配線にとってなかなか過酷な環境です。雨に当たる、振動する、ホコリもかぶる、場所によっては熱も受ける。さらに、配線を隠せるスペースも限られているので、接続部分が思ったより水のかかりやすい場所に来てしまうこともあります。だからこそ、屋外や車両まわりで配線を延長するときは、防水までセットで考えたほうが安心です。
雨や水がかかる場所は接続部が傷みやすい
配線の接続部分に水が入り込むと、サビや腐食、接触不良の原因になることがあります。最初は普通に電気が流れていても、時間が経つにつれて端子が傷んだり、銅線が黒ずんだりして、電気の流れが悪くなることがあるんです。これがまた厄介で、いきなり完全に壊れるというより、「たまに点かない」「振動すると消える」「雨の日だけ調子が悪い」みたいな出方をすることがあります。
こうなると、原因を探すのがかなり面倒です。部品が悪いのか、アースが悪いのか、スイッチが悪いのか、配線が悪いのか。電装トラブルの迷宮入りです。しかも見た目では分からないことも多いので、「昨日まで点いてたのに、なんで今日は点かないんだよ」と、バイクや車の前でしばらく固まることになります。
水がかかりやすい場所に接続部分を作る場合は、普通のビニールテープを巻くだけでは少し心配です。テープの隙間から水が入ることもありますし、時間が経つと粘着が弱くなることもあります。雨に直接当たる場所、タイヤからの水しぶきがかかる場所、洗車時に水が入りやすい場所では、接続部分をできるだけ保護する意識が必要です。
防水ギボシや防水コネクタを使う選択肢
水がかかりやすい場所で配線をつなぐなら、防水ギボシや防水コネクタを使う方法があります。普通のギボシ端子でも接続はできますが、スリーブ部分が完全に水を防ぐわけではありません。屋内や水がかかりにくい場所なら問題になりにくくても、バイクや屋外まわりでは少し不安が残ります。
防水ギボシや防水コネクタは、ゴムのカバーやシール構造で水の侵入を防ぎやすくなっています。特に、後から外す可能性がある電装品には便利です。たとえば、ウインカー、テールランプ、補助灯、スイッチ類など、交換や整備で外すことがありそうな場所では、防水タイプの端子を使っておくと後々ラクです。
ただし、防水タイプだからといって、雑に作業しても絶対に大丈夫というわけではありません。端子の圧着が甘ければ抜ける可能性がありますし、ゴムカバーが正しくはまっていなければ水が入ることもあります。防水コネクタも、配線の太さに合っていないものを使うと隙間ができる場合があります。防水部品を使うときほど、「ちゃんと奥まで入っているか」「カバーがずれていないか」「線の太さに合っているか」を確認したほうが安心です。
また、圧着スリーブを使う場合は、防水タイプの熱収縮スリーブも選択肢になります。内側に接着剤のようなものが入っていて、熱を加えるとチューブが縮みながら隙間を埋めてくれるタイプです。配線同士を延長するだけで、あとから抜き差ししない場所なら、こういう防水圧着スリーブを使うとかなりスッキリ仕上がります。
小さなコネクタを扱う作業では、無理に引っ張ると端子や配線を傷めることがあります。XHコネクタのような小型コネクタの外し方はこちらの記事でも解説しています。
配線の向きや固定でも水の入り方は変わる
防水というと、端子やチューブばかりに目が行きがちですが、実は配線の向きや固定の仕方も大事です。同じ接続方法でも、配線の通し方によって水が入りやすくなることがあります。たとえば、接続部分に向かって水が流れ込むような向きになっていると、雨や洗車の水が配線を伝って接続部に集まりやすくなります。
できれば、接続部分は水が直接たまりにくい向きにして、配線を少し下向きに逃がすようにすると安心です。水が配線を伝ってきても、そのまま接続部に入り込まず、途中で落ちるような形にできると理想的です。専門的に考えすぎる必要はありませんが、「水がどっちから来て、どこにたまりそうか」を少し見るだけでも違います。
また、接続部分を宙ぶらりんにしておくのも避けたいところです。振動で揺れると、端子や配線の根元に負担がかかりますし、周囲の部品にこすれて被覆が傷むこともあります。結束バンドや配線クリップなどを使って、無理のない位置に固定しておくと安心です。ただし、ギチギチに締めすぎると配線を傷めることがあるので、少し余裕を持たせるくらいがいいです。
バイクや車まわりの配線は、「つながったから終わり」ではなく、「濡れても大丈夫か」「揺れても大丈夫か」「こすれないか」まで見ると、仕上がりの安心感がかなり変わります。配線が短くて延長する場合も、接続部分をどこに作るか、防水処理をどうするか、固定をどうするかまで考えておくと、あとから電装トラブルに悩まされにくくなります。地味な作業ですが、ここをちゃんとやっておくと、未来の自分にかなり感謝されます。
配線延長でやってはいけないこと
配線が短いときは、とにかく早く届かせたくなります。あと少し線を足せば部品が付く。あと少し延ばせばスイッチに届く。そうなると、つい「今あるもので何とかしよう」と考えたくなるんですよね。作業中のこの気持ち、かなり分かります。わざわざ部品を買いに行くのも面倒ですし、あと5cmくらいなら何とかなるだろうと思ってしまう。DIYあるあるです。
ただ、配線まわりは雑に処理すると、あとから地味に面倒なトラブルになります。電気が流れないならまだ分かりやすいですが、怖いのは「たまに点かない」「振動したときだけ消える」「雨の日だけ調子が悪い」みたいな中途半端な不具合です。こうなると原因探しが本当に大変です。部品を疑い、スイッチを疑い、アースを疑い、最後に「あ、ここかよ」となる。できれば、そんな旅には出たくありません。
より線をねじってテープだけで巻く
配線延長でまず避けたいのが、むいた銅線同士を手でねじって、その上からビニールテープだけで巻く方法です。応急処置として一時的に電気を通すだけなら、そういう場面もあるかもしれません。でも、バイクや車、屋外まわりでそのまま使い続ける処理としては、あまりおすすめできません。
ねじっただけの配線は、見た目ではつながっているように見えます。でも、振動や引っ張りで緩むことがあります。特にバイクや車は常に振動がありますし、配線が少し動くだけでも接触が不安定になることがあります。最初は点いていたライトが、走行中にチラついたり、ある角度でだけ消えたりする。そういう原因になりやすいんですね。
さらに、ビニールテープだけだと、時間が経つにつれてはがれたり、ベタついたり、隙間から水が入ったりすることがあります。テープの中で銅線がむき出しになっていて、そこに水や汚れが入れば、腐食やショートの原因にもなります。巻いた直後はきれいに見えても、数か月後にどうなっているかは別問題です。
配線を延長するなら、ギボシ端子、圧着スリーブ、ハンダなど、きちんと接続できる方法を使うのが基本です。そのうえで、熱収縮チューブや絶縁処理をして保護する。これだけで、安心感はかなり変わります。「ねじってテープ」は、あくまで一時しのぎと考えたほうがいいです。常設配線の本命にするには、ちょっと頼りないです。
違う太さの線を適当につなぐ
次に避けたいのが、元の配線とまったく違う太さの線を適当に使うことです。特に、元の配線よりかなり細い線を使うのは注意が必要です。細い線でも電気が流れることはありますが、流せる電流に余裕がないと、発熱や電圧降下、不安定な動作につながることがあります。
たとえば、小さなLEDなら細めの線で足りることもあります。でも、どれくらい電流が流れるのか分からないまま、手元にある細い線で延長してしまうのは少し怖いです。配線が熱を持ったり、電装品が暗くなったり、動作が不安定になったりする可能性があります。電気は見えないので、「まあ大丈夫でしょ」が通用しにくいんですよね。
また、太さが違いすぎる線をつなぐと、圧着もうまくいかないことがあります。太い線と細い線を同じ端子やスリーブに入れようとしても、片方だけしっかり固定されなかったり、細い線が抜けやすくなったりします。見た目は圧着できているように見えても、実際には中で固定が甘いこともあります。
配線を延長するときは、基本的に元の配線と同じくらいの太さを選ぶのが無難です。少なくとも、明らかに細い線で代用するのは避けたほうが安心です。色もできれば合わせておくと、あとから確認するときに分かりやすくなります。赤だったら赤、黒だったら黒、アース系ならそれに近い色。未来の自分が見たときに「これは何の線だ？」と固まらないようにしておくのも、立派なDIY対策です。
接続部を宙ぶらりんのままにする
配線を延長して、接続も絶縁もできた。そこで安心してしまいがちですが、最後に見ておきたいのが接続部分の固定です。接続部が宙ぶらりんのままだと、振動で揺れたり、周囲の部品に当たったり、配線の根元に負担がかかったりします。これが後から断線や接触不良につながることがあります。
特にバイクや車では、走行中の振動が常にあります。停まっている状態では問題なく見えても、走っていると配線が細かく揺れ続けます。接続部分は端子やスリーブで少し硬くなっていることが多いので、その近くに負担が集中しやすいです。ギボシ端子の根元、圧着スリーブの端、ハンダ付けした部分の境目などは、意外と弱点になりやすい場所です。
また、宙ぶらりんの配線は、思わぬ場所に触れることがあります。エンジンまわりの熱い部分、可動部、ステーの角、タイヤやチェーンに近い場所などは要注意です。被覆がこすれて削れると、ショートの原因になることもあります。配線は見た目以上に、通す場所と固定の仕方が大事です。
接続したあとは、結束バンドや配線クリップなどを使って、無理のない位置に固定しましょう。ただし、結束バンドを締めすぎるのもよくありません。配線をつぶすほど強く締めると、被覆や中の銅線に負担がかかることがあります。軽く固定して、動きすぎず、でも無理に引っ張られていない状態を目指すのが理想です。
配線延長は、線を足して終わりではありません。正しくつなぐ、しっかり絶縁する、水や振動に備える、そして最後にきちんと固定する。ここまでできて、ようやく安心して使える状態になります。地味な作業ですが、この地味なところをちゃんとやるかどうかで、あとからのトラブルの出方がかなり変わります。配線作業は、派手さはないけど、雑にやるとしっかり仕返ししてくるタイプです。
配線作業は細かい部分が見えにくいと、端子の差し込み不足や圧着ミスにもつながります。暗い場所で作業する場合は、LEDライトで手元を明るくしておくと失敗を減らしやすくなります。
まとめ
配線が短いときは、つい「線を足せばいい」と考えたくなります。もちろん、延長すること自体は間違いではありません。バイクや車の電装品、LEDライト、スイッチ、ウインカー、ちょっとしたDIY工作などでは、配線があと少し届かない場面は普通にあります。あと5cm、あと10cmのために作業が止まることもありますよね。
ただし、配線の延長は「線を長くするだけ」の作業ではありません。まずは本当に延長が必要なのかを確認し、引き回しを変えるだけで届かないか見ておくことが大事です。そのうえで延長するなら、元の配線と同じくらいの太さの線を使い、用途に合った方法で接続する必要があります。
取り外す可能性がある場所ならギボシ端子、つなぎっぱなしでしっかり固定したいなら圧着スリーブ、慣れていて細く仕上げたいならハンダというように、接続方法にはそれぞれ向き不向きがあります。どれが絶対に正解というより、「あとで外すのか」「水がかかるのか」「振動があるのか」「接続部分をどこに作るのか」で選ぶと分かりやすいです。
そして、配線をつないだあとは絶縁が重要です。むき出しの金属部分が残っていると、ショートや接触不良の原因になることがあります。ビニールテープも便利ですが、それだけに頼りすぎず、熱収縮チューブや防水タイプのスリーブなども使うと、仕上がりの安心感がかなり変わります。
特にバイクや車、屋外まわりの配線では、防水と固定も忘れたくないところです。雨、水しぶき、湿気、振動、熱、こすれ。配線にとってはなかなか厳しい環境です。接続部分を宙ぶらりんにせず、無理のない位置に固定して、水が入りにくい向きや場所を考えておくと、あとからのトラブルを減らしやすくなります。
配線延長で避けたいのは、より線をねじってテープだけで巻く、明らかに細い線で代用する、接続部をそのままぶら下げておく、といった雑な処理です。作業直後は動いても、時間が経ってから接触不良や断線が出ることがあります。電装トラブルは原因探しが面倒なので、最初の処理を丁寧にしておくのが一番ラクです。
配線が短いときは、延長・接続・絶縁・防水・固定をセットで考える。これが基本です。地味な作業ではありますが、ここをちゃんとやっておくと、後から「なんで点かないんだ？」と悩む時間をかなり減らせます。配線作業は派手さこそありませんが、丁寧にやった分だけ安心につながるDIYの大事な基本です。
