電装パーツや小さな基板、LED、ラジコン、バイクのちょっとした配線まわりを触っていると、突然出てくるのが「XHコネクタ」という言葉です。
しかも調べてみると、XHだけじゃなくて、PH、VH、JST、SM、EH……みたいに、似たような名前がどんどん出てきます。
正直、初心者からすると、
「いや、全部白くて小さいコネクタに見えるんだけど？」
ってなりませんか？
自分も最初はそうでした。
ピンの数が同じなら使えるのかと思いきや、微妙にサイズが違ったり、差し込めそうで差し込めなかったり、無理に抜こうとして配線がちぎれそうになったり。小さい部品なのに、意外と厄介なんですよね。
特にややこしいのが、「JSTコネクタ」という呼び方です。
ネットショップでもよく見かけますが、JSTと書いてあるから全部同じ形というわけではなく、その中にXH、PH、VHなどいろいろなシリーズがあります。
ここを知らないまま買ってしまうと、「2ピンだから大丈夫だと思ったのに刺さらない」「見た目は似てるのにサイズが違う」「交換用に買ったのに合わない」ということが普通に起こります。
この記事では、XHコネクタとは何か、PH・VH・JSTとは何が違うのかを、DIY初心者にもわかりやすく整理していきます。
専門的な規格の話に寄りすぎず、実際に作業するときにどこを見ればいいのか、どう選べば失敗しにくいのかを中心に解説していきます。

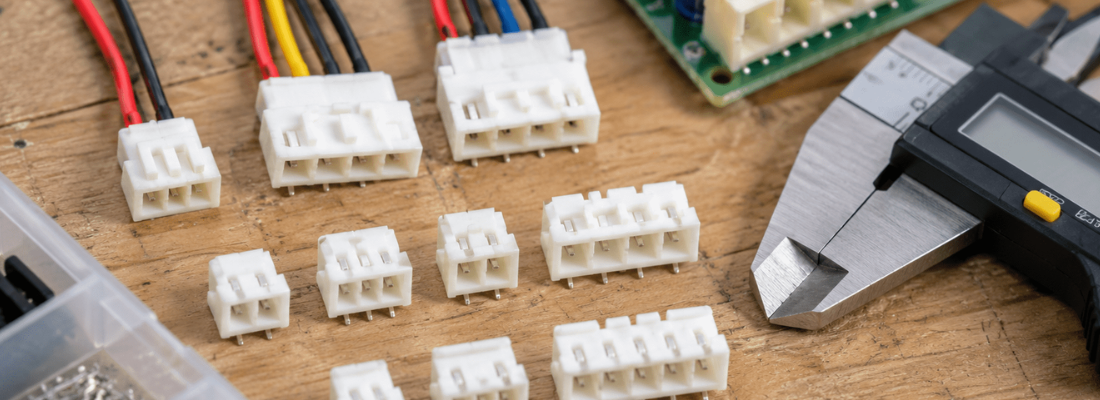

XHコネクタとは？まずは基本を知っておこう
XHコネクタは基板と配線をつなぐための部品
XHコネクタは、簡単に言うと基板と配線をつなぐための小型コネクタです。
電子工作の基板、LEDパーツ、センサー、ラジコン、3Dプリンター、バイクや車の小さな電装部品などで見かけることがあります。白っぽい樹脂のコネクタで、2本、3本、4本……というように、配線の本数に合わせてピン数が違うものが使われます。
DIY初心者からすると、こういう小さな白いコネクタは全部同じように見えますよね。
でも実際には、XH、PH、VHなど、シリーズごとにサイズや形が違います。
その中でもXHコネクタは、比較的よく見かけるタイプのひとつです。電源線というよりは、小さな基板や電子部品と配線をつなぐ場面で使われることが多く、「抜き差しできる配線接続」として便利な部品です。
たとえば、基板に直接配線をハンダ付けしてしまうと、後から外したいときに面倒ですよね。部品交換や修理、分解のたびにハンダごてを出すことになります。
そこでコネクタを使うと、必要なときに抜き差しできるようになります。
つまりXHコネクタは、配線を固定しつつ、必要なときには外せるようにするための接続部品というわけです。
XHコネクタの特徴は2.5mmピッチ
XHコネクタを見分けるときに大事なのが、ピッチです。
ピッチというのは、ざっくり言うと端子と端子の間隔のことです。
XHコネクタの場合、このピッチが一般的に2.5mmです。
ここがかなり重要です。
同じ2ピンの白いコネクタでも、端子の間隔が2.0mmのPHコネクタだったり、もっと大きいVHコネクタだったりすると、見た目が似ていても基本的には合いません。
初心者のうちは、つい「2ピンなら同じでしょ？」と思いがちです。
でもコネクタの世界では、ピン数だけでは判断できません。
2ピンでも、XHの2ピンとPHの2ピンは別物です。
3ピンでも、XHの3ピンとVHの3ピンは別物です。
このあたり、地味にトラップなんですよね。
パッと見では「いけそう」に見えるのに、実際には刺さらない。少し強く押せば入るかなと思って力をかけると、端子が曲がったり、基板側のコネクタを傷めたりすることもあります。
コネクタ選びでは、まずピン数を見る。
次に、ピッチを見る。
この順番で確認するのが大事です。
DIYでは小型電装や電子工作で見かけやすい
XHコネクタは、DIYの中でも電装まわりや電子工作系の作業で見かけやすい部品です。
たとえば、LEDライトの配線、センサーの接続、小型ファン、制御基板、ラジコンのパーツ、3Dプリンターの内部配線などです。バイクや車のメイン配線のような太い電線というより、小さめの基板や電装部品をつなぐ場面で出てくることが多い印象です。
特に最近は、Amazonなどで電子部品やLEDパーツを買うと、最初からXHっぽいコネクタが付いていることもあります。
ただし、ここで注意したいのは「XHっぽい」というところです。
見た目が似ていても、本当にXHなのか、PHなのか、別の互換コネクタなのかは、商品説明や実測で確認した方が安全です。
ネットショップの商品名には「JSTコネクタ」「XHコネクタ」「JST-XH風」「互換品」など、いろいろな表記があります。便利ではあるんですが、初心者には正直ちょっとややこしいです。
だからこそ、XHコネクタを理解する第一歩は、難しい電気の知識よりも、
「XHは2.5mmピッチの小型コネクタなんだな」
「同じ白いコネクタでもPHやVHとは違うんだな」
「ピン数だけで選ぶと失敗するんだな」
このあたりを押さえておくことです。
ここがわかっているだけでも、コネクタ選びの失敗はかなり減らせます。小さい部品ですが、合わないものを買うと本当に面倒ですからね。しかも、届いてから「あれ？刺さらんぞ？」ってなると、地味に心が折れます。配線作業って、そういう小さい罠が多いんです。
JSTとは？コネクタの種類名ではなくメーカー名に近い
JSTと書いてあっても全部同じコネクタではない
XHコネクタについて調べていると、かなり高い確率で出てくるのが「JSTコネクタ」という言葉です。
Amazonや楽天、電子部品ショップの商品名でも、
「JSTコネクタセット」
「JST-XH 2ピン」
「JST PHコネクタ」
「JST互換コネクタ」
みたいな表記をよく見かけます。
これ、初心者にはかなりややこしいです。
なぜかというと、「JST」という言葉だけを見ると、まるでそれ自体がコネクタの形やサイズを表しているように見えるからです。でも実際には、JSTというのは特定の1種類のコネクタ名というより、メーカー名やブランド名として使われることが多い言葉です。
つまり、「JSTコネクタ」と書いてあっても、それだけではXHなのか、PHなのか、VHなのか、別のシリーズなのかは判断できません。
ここが最初の落とし穴です。
「JSTって書いてあるから、今ついている白いコネクタと同じだろう」
と思って買ってしまうと、届いたものが全然違うサイズだった、ということが普通にあります。
ピン数が同じでも、ピッチや形状が違えば入りません。
これ、配線初心者あるあるです。
そして届いてから気づくと、ものすごくガッカリします。コネクタって小さいので、「まあ、なんとかなるかな？」と思いがちなんですが、なんともならないことが多いんですよね。
JSTの中にXH・PH・VHなどのシリーズがある
JSTという大きなくくりの中に、XH、PH、VHなどのシリーズがある、と考えるとわかりやすいです。
たとえば、工具で考えると「KTC」や「TONE」みたいなメーカーがあって、その中にドライバー、レンチ、ソケット、プライヤーなど、いろいろな工具がありますよね。
それと少し似ています。
JSTという名前だけでは、具体的にどのコネクタなのかまでは決まりません。
XHなのか、PHなのか、VHなのか。
そこまで見て、初めてサイズや用途が見えてきます。
XHは2.5mmピッチ。
PHは2.0mmピッチ。
VHは3.96mmピッチ。
このように、シリーズによって端子の間隔が違います。
そして端子の間隔が違えば、当然ながら基本的には互換性もありません。
見た目が似ていても、刺さらないものは刺さりません。
ここを理解しておくと、商品を探すときの見方が変わります。
単に「JST コネクタ」で探すのではなく、「JST XH 2ピン」「JST PH 3ピン」「JST VH 2ピン」というように、シリーズ名とピン数をセットで見ることが大事になります。
特にXHコネクタを探しているなら、「JST」と書いてあるかどうかよりも、「XH」と書いてあるか、ピッチが2.5mmになっているかを確認した方が失敗しにくいです。
ネット通販では互換品や表記ゆれにも注意
さらにややこしいのが、ネット通販では「JST風」「JST互換」「XHタイプ」みたいな商品もたくさん出てくることです。
もちろん、互換品が全部ダメというわけではありません。
DIYや電子工作では、互換コネクタを使う場面も普通にあります。価格も安く、セット売りされていて便利なものも多いです。
ただし、初心者のうちは商品名だけで判断すると失敗しやすいです。
コネクタに限らず、DIYでは「互換」と書かれていても、必ずしも何でも使えるわけではありません。電動工具バッテリーの互換性については、**「DIY初心者必見！電動工具バッテリーの選び方と互換性をやさしく解説」**でも詳しく解説しています。
たとえば、商品名に「JST」と書いてあっても、説明欄を見るとPHだったり、XHだったり、場合によっては別のコネクタだったりします。さらに、写真だけを見るとXHっぽく見えるのに、実際のピッチは違うということもあります。
こうなると、もう小さい白いコネクタ界の迷宮です。
ダンジョンです。
しかも届くまで答え合わせできないタイプのやつです。
だから、購入前には最低でも次の3つは確認した方が安全です。
「シリーズ名がXHなのか」
「ピッチが2.5mmなのか」
「必要なピン数が合っているのか」
この3つです。
特に既存の部品を交換したい場合は、外したコネクタや基板側の端子を写真に撮っておくと安心です。できればノギスで端子間の距離を測ると、さらに失敗しにくくなります。
JSTという言葉は便利ですが、それだけではコネクタの正体まではわかりません。
DIY初心者はまず、「JST＝ひとつの形」ではなく、「JSTの中にXHやPHやVHなどの種類がある」と覚えておくと、コネクタ選びでかなり迷いにくくなります。
XHとPHの違い｜見た目は似ていてもサイズが違う
XHは2.5mmピッチ、PHは2.0mmピッチ
XHコネクタとPHコネクタの大きな違いは、端子と端子の間隔です。
この端子同士の間隔を「ピッチ」と言います。
XHコネクタは、一般的に2.5mmピッチ。
PHコネクタは、一般的に2.0mmピッチです。
数字だけ見ると、たった0.5mmの違いです。
でも、コネクタの世界でこの0.5mmはかなり大きいです。人間の感覚だと「ちょっと違うだけじゃん」と思ってしまいますが、小さなコネクタにとっては別物です。
たとえば2ピンなら、端子が2本なのでまだ見た目の違いが分かりにくいことがあります。
でも3ピン、4ピン、5ピンと増えていくと、0.5mmの差が積み重なって、全体の幅がかなり変わってきます。
XHの3ピンとPHの3ピン。
XHの4ピンとPHの4ピン。
どちらも「白い小さいコネクタ」に見えるかもしれませんが、ピッチが違うので基本的には合いません。
ここを知らないと、「同じ3ピンなのになんで刺さらないの？」となります。
いや、ほんとこれ、最初はなります。
見た目は似ている。
ピン数も同じ。
でも刺さらない。
この地味なイライラが、コネクタ選びの怖いところです。
PHの方が小さく、よりコンパクトな機器で見かけやすい
PHコネクタは、XHコネクタよりも一回り小さいコネクタです。
ピッチが2.0mmなので、XHの2.5mmよりも端子の間隔が狭く、全体的にコンパクトです。小型の基板、小さな電子機器、バッテリー接続、小型センサー、LEDパーツなどで見かけることがあります。
小さい部品の中に配線を収めたい場合、XHよりもPHのような小型コネクタの方が都合が良いことがあります。
ただ、DIY初心者にとっては、この「小さい」というのがまた厄介です。
小さいので見分けにくい。
小さいので抜きにくい。
小さいので端子も曲がりやすい。
小さいので作業中に落とすと、まあ見つからない。
あの小さい白い部品、床に落ちた瞬間に異世界へ転生します。
さっきまでそこにいたのに、急にいなくなるんですよね。
PHコネクタは便利なコネクタですが、XHよりさらに細かい作業になりやすいので、無理に引っ張ったり、力任せに抜き差ししたりしない方が安全です。
特に細い配線が付いている場合、コネクタ本体ではなく線を引っ張ってしまうと、端子から線が抜けたり、断線したりすることがあります。
「抜けないから、ちょっと強めに引っ張るか」
これが危険です。
XHでも同じですが、PHのような小型コネクタでは特に注意したいところです。
ピン数だけで判断すると失敗しやすい
XHとPHを間違える原因で多いのが、ピン数だけで判断してしまうことです。
「今ついているのが2ピンだから、2ピンのコネクタを買えばいい」
「3本線だから、3ピンを買えば合うはず」
「白いコネクタで同じ形っぽいから大丈夫そう」
こう考えたくなる気持ちは、ものすごくわかります。
でも、コネクタ選びでは、ピン数だけでは足りません。
見るべきなのは、
ピン数
ピッチ
形状
ロックの有無
基板側と配線側の組み合わせ
このあたりです。
特にXHとPHは、どちらも小型で白い樹脂のコネクタとして見かけることがあるので、写真だけでは判断しにくいことがあります。
Amazonなどの商品写真は拡大されているので、実物のサイズ感が分かりにくいこともあります。写真では大きく見えたのに、届いたら思ったより小さい。逆に、小さそうに見えたのに届いたら大きい。こういうこともあります。
だから、XHかPHか迷ったときは、商品名だけでなく、説明欄のピッチ表記を見るのが大事です。
XHなら2.5mm。
PHなら2.0mm。
この数字を確認するだけでも、かなり失敗を防げます。
もし手元に元のコネクタがあるなら、ノギスで端子の間隔を測ってみるのもおすすめです。ノギスがなければ、定規でもある程度の目安は見られますが、コネクタは小さいので、できればノギスの方が安心です。
特に交換用を買う場合は、古いコネクタを外す前に写真を撮っておくと後で助かります。
向き、ピン数、線の色、差し込み方向。
このあたりは、いざ作業を始めると「あれ？どっち向きだったっけ？」となりがちです。
XHとPHは、見た目が似ているからこそ間違えやすいコネクタです。
でも、基本はシンプルです。
XHは2.5mmピッチ。
PHは2.0mmピッチ。
ピン数だけでなく、ピッチを見る。
まずはここを押さえておけば、コネクタ選びで大きく外すことはかなり減らせるはずです。
XHとVHの違い｜VHはより大きく電源系で使われやすい
VHはXHよりも一回り大きいコネクタ
XHコネクタとPHコネクタの違いを見たあとは、次にVHコネクタとの違いも押さえておきたいところです。
VHコネクタは、XHコネクタよりも一回り大きいコネクタです。
XHコネクタは一般的に2.5mmピッチですが、VHコネクタは一般的に3.96mmピッチです。
数字だけ見ると、XHより少し大きいくらいに感じるかもしれませんが、実物を見るとサイズ感はけっこう違います。
PHが小さめ。
XHが中くらい。
VHは大きめ。
ものすごくざっくり言うと、初心者のうちはこのくらいの感覚で覚えておくとわかりやすいです。
もちろん、実際のコネクタ選びではピッチや型番、端子形状を確認する必要があります。ただ、見た目の印象としては、VHはXHよりしっかりしたサイズ感があります。小さなセンサーや細い信号線というより、もう少し太めの配線や電源まわりで見かけることが多い印象です。
XHコネクタを見慣れてからVHを見ると、「あ、これは明らかにでかいな」と感じると思います。
逆に、VHを見たあとにPHを見ると、「小さっ！」となります。
コネクタって、写真だけだとサイズ感が本当にわかりにくいんですよね。
ネットショップの商品画像は、どれも大きく写っています。PHもXHもVHも、画面上では同じくらいの迫力で出てくることがあります。
でも実物は全然違います。
だから、写真の雰囲気だけで「これっぽいな」と選ぶのはちょっと危険です。
特にXHとVHは、ピッチが違うので基本的には互換性がありません。
「白いコネクタだし、ピン数も同じだから入りそう」
と思っても、実際には入りません。
むしろ無理に押し込もうとすると、基板側のピンを曲げたり、ハウジングを傷めたりすることがあります。
VHは電源まわりで使われることが多い
VHコネクタは、XHよりサイズに余裕があるため、電源まわりで使われることが多いコネクタです。
もちろん、使われ方は機器や設計によって変わりますが、初心者向けにざっくり言うなら、PHやXHよりも太めの配線を扱う場面で見かけやすいです。
たとえば、電源入力、モーターまわり、制御基板の電源接続、少し電流が必要な機器などです。小さな信号をやり取りするだけの線というより、「電気をしっかり流すための接続」に使われることが多いイメージです。
ここで大事なのは、コネクタにはサイズだけでなく、扱える電流や線の太さにも違いがあるということです。
小さいコネクタは省スペースで便利ですが、太い配線には向きません。
逆に、大きいコネクタは場所を取りますが、しっかりした配線を接続しやすいです。
DIYではつい、「刺さればOK」と考えたくなります。
でも電装作業では、刺さるかどうかだけではなく、その配線にどれくらい電気が流れるのか、振動がある場所なのか、抜けやすくないか、という点も見た方が安全です。
特にバイクや車、ラジコン、モーターを使う工作では、振動や電流の影響もあります。
なんとなく合いそうなコネクタを使ってしまうと、接触不良が出たり、熱を持ったり、途中で抜けたりする可能性もあります。
コネクタって小さい部品ですが、電気の通り道そのものです。
ここが不安定だと、どれだけ他のパーツが良くても動作が怪しくなります。
「原因不明で動いたり動かなかったりする」
こういうとき、意外とコネクタの接触不良だったりするんですよね。
これがまた地味に厄介です。見た目では分かりにくいし、触ると直ったりするから、余計に迷宮入りします。
小型パーツにはXH、大きめの電源系にはVHという考え方
DIY初心者がXHとVHをざっくり使い分けるなら、まずはサイズ感と用途で考えるとわかりやすいです。
小型の基板、LED、センサー、細めの配線、ちょっとした電子工作ではXHコネクタを見かけることが多いです。
一方で、もう少し大きめの電源線や、しっかり電気を流したい場面ではVHコネクタが使われることがあります。
もちろん、「小さいからXH」「大きいからVH」と決めつけるのは危険です。
実際には、使う部品の仕様や基板側のコネクタに合わせる必要があります。
ただ、初心者が最初に理解するための入口としては、
PHは小さい。
XHは中くらい。
VHは大きい。
この感覚はかなり役に立ちます。
特に交換用のコネクタを探しているときは、今ついているコネクタがどのシリーズなのかを確認することが大事です。
XHっぽいと思って買ったらVHだった。
VHかと思ったらXHだった。
こうなると、ピン数が同じでも使えません。
しかも、コネクタは安い部品なので、間違えても金額的なダメージは小さいかもしれません。
でも作業が止まるんです。
これが痛いんですよね。
「今日中に直そう」と思っていたのに、届いたコネクタが合わない。
また注文する。
また待つ。
やる気が一回どこかへ行く。
DIYでは、この“やる気のロス”がけっこう大きいです。
だからXHとVHの違いを見るときは、ピン数だけでなく、必ずピッチとサイズ感を確認しましょう。
XHは2.5mmピッチ。
VHは3.96mmピッチ。
この違いを押さえておけば、「同じ白いコネクタだから大丈夫だろう」という失敗はかなり減らせます。
XH・PH・VHの違いを表で比較
まずはピッチの違いを見るとわかりやすい
ここまでXH、PH、VHの違いを見てきましたが、初心者がまず押さえておきたいのはピッチの違いです。
ピッチというのは、端子と端子の間隔のことです。
コネクタ選びでは、このピッチがかなり重要になります。
見た目が似ていても、ピッチが違えば基本的には合いません。
ピン数が同じでも、ピッチが違えば差し込めません。
ここがコネクタ選びで一番ハマりやすいところです。
たとえば「2ピンの白いコネクタ」と言っても、それがPHなのか、XHなのか、VHなのかでサイズが変わります。
2ピンだから使える、3ピンだから使える、という話ではないんですよね。
コネクタを選ぶときは、まずピン数。
そして次にピッチ。
さらに形状やロックの有無を見る。
この順番で確認すると、失敗しにくくなります。
ざっくり比較すると、次のようなイメージです。
| 種類 | 一般的なピッチ | サイズ感 | よく見かける場面 | 初心者向けの覚え方 |
|---|---|---|---|---|
| PHコネクタ | 2.0mm | 小さい | 小型基板、センサー、小型バッテリー、LEDまわり | かなり小さいコネクタ |
| XHコネクタ | 2.5mm | 中くらい | 基板と配線、電子工作、LED、3Dプリンター、DIY電装 | DIYで見かけやすい白いコネクタ |
| VHコネクタ | 3.96mm | 大きめ | 電源回路、太めの配線、電流が大きめの接続 | しっかり大きめ、電源寄り |
こうして並べると、PH、XH、VHはかなり違うことがわかります。
名前だけ見ると、どれも似ています。
しかも見た目も、白い樹脂のコネクタとして似ていることがあります。
でも、ピッチを見ると別物です。
PHは2.0mm。
XHは2.5mm。
VHは3.96mm。
まずはこの数字を頭に入れておくだけでも、かなり判断しやすくなります。
見た目だけで判断しない方がいい
コネクタ選びで怖いのは、見た目だけだと似て見えることです。
特にネット通販の写真は、サイズ感が本当にわかりにくいです。
小さいPHコネクタも、商品写真では大きく見えます。
XHコネクタも、VHコネクタも、画面上では同じような存在感で並んでいます。
これが厄介なんですよ。
写真だけ見て、
「これ、今ついてるやつと同じっぽいな」
「白いし、2ピンだし、たぶん大丈夫だろう」
「JSTって書いてあるし、これでいいか」
と思って買うと、届いてから合わないことがあります。
実物を並べれば違いがわかる場合でも、画面上では判断しにくいんですよね。
しかも、コネクタは小さい部品なので、写真では拡大されていることが多いです。
その結果、PHもXHもVHも、なんとなく同じくらいの大きさに見えてしまいます。
でも実際には、PHはかなり小さめ。
XHはそれより少し大きめ。
VHはさらに大きめです。
だから、ネットで買うときは写真の雰囲気だけで選ばず、商品説明にあるピッチや型番を見るようにしましょう。
「XH」
「PH」
「VH」
「2.5mm」
「2.0mm」
「3.96mm」
このあたりの表記を確認するだけでも、かなり失敗を防げます。
逆に言えば、商品名に「JSTコネクタ」としか書いていないものは、少し注意した方がいいです。
JSTと書いてあるだけでは、具体的なシリーズがわかりません。
JST-XHなのか。
JST-PHなのか。
JST-VHなのか。
それとも互換品なのか。
ここまで見てから判断した方が安心です。
ノギスで測ると判断しやすい
手元に元のコネクタがあるなら、できればノギスで測るのがおすすめです。
コネクタのピッチは小さいので、普通の定規でも見られなくはありませんが、正直かなり見にくいです。
特にPHの2.0mmとXHの2.5mmの違いは、目視だけだと迷うことがあります。
ノギスがあれば、端子と端子の間隔を測りやすくなります。
ただし、1ピン目と2ピン目の中心同士を正確に測るのは、初心者には少し難しいかもしれません。
その場合は、複数ピンあるコネクタなら、端から端までの距離を測って、おおよそのピッチを判断する方法もあります。
たとえば4ピンのコネクタなら、端子の間隔は3つ分あります。
PHなら2.0mm間隔なので、端から端までの中心間はおおよそ6.0mm。
XHなら2.5mm間隔なので、おおよそ7.5mm。
VHなら3.96mm間隔なので、おおよそ11.88mmになります。
もちろん、測る場所やコネクタの形状によって多少のズレは出ます。
でも「これはPHっぽい」「これはXHっぽい」「これはVHっぽい」という判断はしやすくなります。
コネクタは、なんとなくで選ぶと失敗しやすい部品です。
でも、ピッチを見る。
ピン数を見る。
形状を見る。
必要ならノギスで測る。
この流れで確認すれば、かなり安心できます。
小さい部品ですが、合わないと作業が止まります。
しかも、「あとコネクタだけなのに！」というタイミングで止まることが多いんですよね。これがまた悔しいんです。
だからこそ、XH・PH・VHの違いは、最初にざっくりでも覚えておくと役立ちます。
PHは小さい。
XHは中くらい。
VHは大きい。
そして、ピッチが違えば基本的には別物。
この感覚を持っておくだけでも、コネクタ選びの失敗はかなり減らせるはずです。
DIY初心者が間違えやすいポイント
ピン数だけで選ぶと失敗しやすい
XHコネクタやPHコネクタ、VHコネクタを選ぶときに、初心者がやりがちなのがピン数だけで判断してしまうことです。
たとえば、手元の部品に2本の線が出ていたとします。
コネクタも2ピンです。
そうなると、つい、
「2ピンのコネクタを買えばいいんでしょ？」
と思ってしまいます。
気持ちはものすごくわかります。
自分も最初なら絶対そう思います。
でも、コネクタはピン数だけでは決まりません。
2ピンでも、PHの2ピン、XHの2ピン、VHの2ピンがあります。
同じ2ピンでも、ピッチが違えばサイズが違います。
サイズが違えば、当然ながら差し込めません。
ここが本当にややこしいところです。
ネジなら、M6のボルトとM6のナットみたいに、ある程度サイズの考え方がイメージしやすいですよね。もちろんネジピッチの違いはありますが、それでも「太さ」と「ピッチ」を見るという考え方はわかりやすいです。
コネクタもそれに近くて、ピン数だけでなく、ピッチと形状を見る必要があるんです。
「2ピンだからOK」ではなく、
「2ピンで、XHで、2.5mmピッチだからOK」
という見方をした方が失敗しにくくなります。
これを知らないまま買うと、届いたあとに、
「あれ？刺さらない」
「なんか小さい」
「なんか大きい」
「写真では合いそうだったのに」
となります。
しかもコネクタって、価格は安いものが多いんですよ。
だから金額的なダメージは小さく見えます。
でも問題はそこじゃないんです。
作業が止まるんです。
せっかく配線を直す気になっていたのに、コネクタが合わない。
また注文する。
届くまで待つ。
そして、その頃にはやる気が少し冷めている。
DIYではこれが地味に痛いです。
部品代より、やる気のロスの方が高い説あります。
商品名の「JST」だけを信用しすぎない
次に注意したいのが、ネット通販の商品名です。
Amazonや楽天などでコネクタを探すと、「JSTコネクタ」と書かれた商品がたくさん出てきます。
でも、ここで気をつけたいのは、JSTと書いてあるだけでは具体的な種類まではわからないということです。
JST-XHなのか。
JST-PHなのか。
JST-VHなのか。
それともJST互換品なのか。
商品名だけでは、はっきりしないことがあります。
特にセット商品だと、「JSTコネクタセット」と大きく書いてあって、よく見るとXH系だったり、PH系だったり、複数種類が混ざっていたりすることもあります。
初心者からすると、これはかなり困ります。
「JSTって書いてあるから、今ついているコネクタと同じだろう」
と思って買ってしまうと、違うシリーズが届く可能性があります。
さらに、互換品やノーブランド品の場合、商品説明の表記が少し曖昧なこともあります。
「JST風」「JSTタイプ」「XHタイプ」「互換コネクタ」など、表現がいろいろあるんですよね。
もちろん、互換品が全部悪いわけではありません。
DIYや電子工作では、互換品でも問題なく使える場面はあります。価格も安く、ピン数の種類がセットになっていて便利なものも多いです。
ただし、買う前には商品名だけではなく、説明欄のピッチやシリーズ名を確認した方が安心です。
XHなら2.5mm。
PHなら2.0mm。
VHなら3.96mm。
この数字が書かれているかを見るだけでも、失敗はかなり減らせます。
逆に、商品説明を見てもピッチがわからない、シリーズ名が曖昧、写真だけで判断するしかないような商品は、初心者のうちは少し慎重になった方がいいかもしれません。
コネクタは小さい部品ですが、合わないと本当にどうにもなりません。
削って入れるとか、曲げて合わせるとか、そういう力技は基本的におすすめできません。
白い。
小さい。
ピン数が同じ。
JSTって書いてある。
これだけで判断しない。
ここはかなり大事です。
抜き差しが固くても力任せにしない
もうひとつ、DIY初心者がやりがちなのが、固いコネクタを力任せに抜こうとすることです。
XHコネクタに限らず、小型コネクタは意外と固いことがあります。
特に長く使われていたもの、狭い場所にあるもの、指が入りにくい場所にあるものは、なかなか抜けません。
そこでつい、配線をつまんでグイッと引っ張りたくなります。
でもこれは、できれば避けたいです。
線を引っ張ると、端子から配線が抜けたり、断線したり、ハウジングの中で接触不良を起こしたりすることがあります。見た目にはつながっているように見えても、中で線が傷んでいると、あとから動作不良の原因になることもあります。
こういうトラブルは本当に面倒です。
完全に切れていればまだ分かりやすいんです。
でも、半分だけ切れている。
触ると動く。
角度によって通電したりしなかったりする。
これ、原因探しが地獄になります。
「さっきまで動いてたのに」
「テスター当てると通ってるっぽいのに」
「振動すると止まる」
みたいな、なんとも嫌なトラブルになりがちです。
コネクタを抜くときは、できるだけコネクタ本体を持って、まっすぐ抜くようにします。
ロックがあるタイプなら、ロック部分を押さえながら抜きます。
指でうまくつかめない場合は、ピックツールや精密マイナスドライバーなどを使って、少しずつ動かす方法もあります。ただし、その場合も基板や端子を傷つけないように注意が必要です。
前後左右に少しずつ揺らしながら抜くこともありますが、無理にこじるのは危険です。
基板側のピンを曲げたり、はんだ部分に負担をかけたりする可能性があります。
特に小型基板についているXHコネクタは、周囲の部品も小さいです。
勢いよく抜けた瞬間に、隣の部品に工具が当たることもあります。
これ、地味に怖いです。
抜けた喜びと同時に、別の部品を破壊するパターンです。やめてほしいですよね、自分の手に。
もしXHコネクタが固くて抜けない場合は、力任せに引っ張る前に、外し方を確認してから作業した方が安全です。
実際に固くて抜けない小さなコネクタの外し方については、別記事の**「XHコネクタの外し方｜固くて抜けない小さなコネクタを壊さず外すコツ」**でも詳しく解説しています。
XHコネクタは便利な部品ですが、小さいぶん作業は少し繊細です。
選ぶときは、ピン数だけでなくピッチを見る。
買うときは、「JST」という表記だけを信用しすぎない。
抜くときは、線を引っ張らず、コネクタ本体を少しずつ動かす。
このあたりを押さえておくだけでも、失敗はかなり減らせます。
また、バイクや車の電装まわりで使われるカプラーが外れない場合は、XHコネクタとは少し構造が違うこともあります。車両系のカプラー外しについては、「カプラーが外せない！壊さず安全に外す方法とおすすめ工具｜電装DIY完全ガイド」も参考にしてみてください。
XHコネクタを選ぶときの確認ポイント
まずはピッチとピン数を確認する
XHコネクタを選ぶときに、まず確認したいのはピッチとピン数です。
ここまで何度も出てきましたが、XHコネクタは一般的に2.5mmピッチです。
そして、2ピン、3ピン、4ピン、5ピン……というように、必要な配線の本数に合わせてピン数が変わります。
初心者が交換用を探すときは、どうしてもピン数に目が行きます。
「今ついているのが3ピンだから、3ピンを買えばいいんだな」
と思いやすいんですが、それだけではまだ足りません。
大事なのは、3ピンのXHなのか、3ピンのPHなのか、3ピンのVHなのかというところです。
同じ3ピンでも、ピッチが違えば別物です。
刺さりません。
刺さりそうに見えても、基本的には刺さりません。
ここで無理に押し込もうとすると、コネクタの樹脂部分を傷めたり、基板側のピンを曲げたりする可能性があります。
特に基板側のピンを曲げると、なかなか面倒です。
ピンが少し曲がっただけなら戻せることもありますが、何度も曲げると金属疲労で折れることもあります。そうなると一気に修理難易度が上がります。
なので、まず見るべきは、
XHなのか
2.5mmピッチなのか
必要なピン数は合っているか
この3つです。
これだけでも、かなり間違いを減らせます。
ネット通販で買う場合は、商品名だけでなく、商品説明欄に「2.5mm」「XH」「JST-XH」などの表記があるか確認しましょう。
写真だけで判断するのは、やっぱり少し危険です。
画面上では、PHもXHもVHも似たようなサイズに見えることがありますからね。
写真は信用しすぎない。
数字を見る。
これがコネクタ選びではけっこう大事です。
XHコネクタはピン数違いで使い分けるため、複数ピン数が入ったセットを持っておくと確認や交換作業に使いやすいです。ただし購入前には、必ず2.5mm／2.54mmピッチのXH系かどうかを確認しましょう。
圧着済みケーブルを選ぶと初心者は作業しやすい
XHコネクタを使う場合、もうひとつ考えたいのが、自分で端子を圧着するのか、圧着済みのケーブルを使うのかです。
コネクタというのは、ただ白い樹脂のハウジングだけでは使えません。
中に金属端子を入れて、その端子に配線を接続する必要があります。
この金属端子に配線を固定する作業が「圧着」です。
慣れている人なら、専用の圧着ペンチを使って端子を作ることができます。
ただ、初心者にとって小型端子の圧着は、正直ちょっと難しいです。
端子が小さい。
線も細い。
どこを潰せばいいのかわかりにくい。
うまく圧着できたと思っても、軽く引っ張ると抜ける。
これ、かなりあります。
小型端子を自分で圧着したい場合は、コネクタに合った圧着工具を使うことも大切です。圧着ペンチの基本的な選び方や使い方については、「初心者でも失敗しない！圧着ペンチの選び方・使い方をやさしく解説」で詳しく紹介しています。
しかも、見た目だけでは成功しているように見えることもあるんですよね。
でも実際には、芯線をしっかりつかめていなかったり、被覆の部分だけを噛んでいたり、端子がハウジングにうまく入らなかったりします。
小さい端子の圧着は、地味に難易度が高いです。
手元がプルプルします。
目もつらいです。
50代にはなかなかの試練です。いやほんとに。
なので、DIY初心者の場合は、最初から圧着済みのXHコネクタ付きケーブルを選ぶのもかなり現実的です。
たとえば、XH 2ピン、XH 3ピン、XH 4ピンなどで、最初から配線が付いているケーブルが売られています。
これなら、コネクタ側の細かい圧着作業をしなくても済みます。
あとは反対側の線を、ギボシ端子、圧着端子、はんだ付け、ワンタッチコネクタなど、作業内容に合わせてつなぐ方法を選べばよくなります。
初心者の場合は、最初から配線が付いているXHコネクタセットを選ぶと作業しやすいです。2ピン、3ピン、4ピン、5ピンなどが入った圧着済みタイプなら、細かい端子の圧着をせずに使える場面もあります。
もちろん、きれいに仕上げたい場合や、配線の長さをぴったり合わせたい場合は、自分で圧着できるようになると便利です。
ただ、最初から無理して小型端子の圧着に挑む必要はありません。
まずは圧着済みケーブルで作業に慣れる。
必要になったら、専用の圧着工具をそろえる。
この順番でも全然いいと思います。
DIYは、いきなり全部を完璧にやろうとすると疲れます。
まずは失敗しにくい方法で形にする。
それから少しずつ道具や技術を増やしていく。
その方が続けやすいです。
慣れてきて自分で端子を圧着したくなったら、小型オープンバレル端子に対応した圧着工具も必要になります。XHやPHなどの小型端子は普通の電工ペンチではきれいに圧着しにくいので、対応範囲を確認して選びましょう。
外す前・交換する前に写真を撮っておく
XHコネクタを交換したり、配線を外したりするときに、ぜひやっておきたいのが作業前の写真を撮ることです。
これは本当に大事です。
コネクタって、小さい部品なので、外す前は簡単そうに見えます。
「まあ、見ればわかるでしょ」
「2本線だし、間違えないでしょ」
「向きも覚えてるし大丈夫でしょ」
そう思うんですが、いざ外すと急に不安になります。
「あれ？赤は右だったっけ？」
「このコネクタ、どっち向きで刺さってた？」
「線の並び、これで合ってる？」
「こっちの白いコネクタと同じ形じゃないか？」
こうなります。
特に同じようなコネクタが複数ある機器では、写真がないとかなり迷います。
基板上に2ピンや3ピンのコネクタがいくつも並んでいると、外したあとにどこへ戻すのか分からなくなることもあります。
小型の電装部品や電子工作では、配線の色、向き、差し込み位置が大事です。
間違えてつなぐと、動かなかったり、場合によっては部品を壊してしまう可能性もあります。
なので、作業前にスマホで写真を撮っておきましょう。
できれば、全体写真とアップ写真の両方があると安心です。
全体写真では、どの場所にどのコネクタが刺さっているかを残します。
アップ写真では、線の色、向き、ピン数、差し込み方向がわかるように撮ります。
これをやっておくだけで、作業後の安心感がかなり違います。
さらに、コネクタを外す前にマスキングテープなどで印をつけておくのもありです。
「上」「右」「基板側」「LED側」など、簡単なメモを書いておくだけでも助かります。
DIY作業では、外すときより戻すときの方が迷うことがあります。
外すときは勢いでいけるんです。
でも戻すときに、「これ、どこだったっけ？」となる。
これが本当に多いんですよね。
そしてその瞬間、過去の自分に言いたくなります。
「写真撮っとけよ」と。
なので、XHコネクタを選ぶとき、交換するとき、外すときは、ピッチやピン数の確認だけでなく、作業前の記録もセットで考えておくと安心です。
小さいコネクタほど、あとから見返せる情報が大事になります。
写真を撮るだけなら無料です。
しかも失敗したときの助けになります。
コネクタ選びは、部品を買う前から始まっています。
ピッチを見る。
ピン数を見る。
圧着済みかどうかを見る。
そして、外す前に写真を撮る。
この流れを覚えておけば、XHコネクタまわりの作業はかなり落ち着いて進められるはずです。
まとめ：XH・PH・VHは似ていても別物。まずはピッチを見る
XHコネクタ、PHコネクタ、VHコネクタは、どれも小型の配線接続で見かけることがあるコネクタです。
見た目だけで見ると、白い樹脂の小さなコネクタに見えるものも多く、初心者からするとかなり紛らわしいです。
「これ、同じじゃないの？」
「ピン数が同じなら使えるんじゃないの？」
「JSTって書いてあるから大丈夫じゃないの？」
と思ってしまうのも無理はありません。
でも実際には、XH、PH、VHはそれぞれサイズが違います。
特に大事なのが、端子と端子の間隔であるピッチです。
PHコネクタは一般的に2.0mmピッチ。
XHコネクタは一般的に2.5mmピッチ。
VHコネクタは一般的に3.96mmピッチ。
このように、同じ2ピンや3ピンでも、ピッチが違えば基本的には別物です。
ピン数だけで選ぶと、届いたあとに「刺さらない」「サイズが違う」「見た目は似てるのに合わない」ということが起こります。コネクタ自体は小さな部品ですが、合わないと作業が止まってしまうので、地味にダメージが大きいんですよね。
また、「JSTコネクタ」という表記にも注意が必要です。
JSTと書いてあっても、それだけでXHなのか、PHなのか、VHなのかが決まるわけではありません。JSTという大きなくくりの中に、XH、PH、VHなどのシリーズがあると考えるとわかりやすいです。
ネット通販では「JST互換」「XHタイプ」「PHコネクタセット」など、さまざまな表記があります。便利ではありますが、商品名だけで判断せず、ピッチ、ピン数、形状を確認することが大事です。
XHコネクタを選ぶときは、まず2.5mmピッチかどうかを確認する。
次に、必要なピン数が合っているかを見る。
さらに、基板側と配線側の形状、ロックの有無、圧着済みケーブルかどうかも確認する。
この流れで見ると、失敗はかなり減らせます。
初心者の場合は、最初から端子を圧着するより、圧着済みのXHコネクタ付きケーブルを使うのも現実的です。小型端子の圧着は意外と難しいので、まずは失敗しにくい方法で作業するのも全然ありです。
そして、実際にコネクタを外したり交換したりする場合は、作業前に写真を撮っておきましょう。
線の色、向き、差し込み位置、ピン数。
あとから見返せる情報があるだけで、かなり安心できます。
XH、PH、VHの違いは、最初はややこしく感じるかもしれません。
でも、まずはこう覚えておけば大丈夫です。
PHは小さめ。
XHは中くらい。
VHは大きめ。
そして、XHは2.5mmピッチ。
この基本を押さえておくだけでも、DIYや電装作業でのコネクタ選びはかなりラクになります。
小さい部品だからこそ、なんとなくで選ばず、ピッチとピン数を確認してから選ぶようにしましょう。
