DIYでバイクや車の電装作業をしていると、ほぼ必ず出てくるのが「配線同士をどうやってつなぐか」という問題です。
ウインカーを交換する。テールランプを変える。LEDライトを追加する。切れてしまった配線を延長する。こういう作業をしようとすると、どうしても配線をつなぐ場面が出てきます。
でも、いざやろうとすると迷うんですよね。
「ギボシ端子でつなげばいいのか？」
「ハンダ付けした方が強いのか？」
「圧着ってよく聞くけど、結局どういうことなのか？」
「とりあえず線をねじってテープで巻けばいいんじゃないの？」
……いや、最後のやつは気持ちは分かります。
自分も昔なら、たぶん一瞬そう思ってました。電気が通ればいいんでしょ？ みたいな。
でも、配線の接続は「とりあえず電気が流れればOK」というものではないんですよね。とくにバイクや車のように振動が多い場所では、接続が甘いとあとから接触不良が起きたり、ライトが点いたり消えたり、最悪の場合はショートにつながることもあります。
しかも、配線をつなぐ方法にはそれぞれ向き不向きがあります。あとで外す可能性がある場所ならギボシ端子が便利ですし、しっかり固定したい場所なら圧着が向いていることもあります。細かい電子工作ではハンダが使いやすい場面もありますが、バイクや車の配線では使い方に注意したい場面もあります。
つまり、配線同士をつなぐ作業は、ただ「つなぐ方法」を知るだけではなく、「どこに使うのか」「あとで外すのか」「振動や水の影響はあるのか」まで考える必要があるわけです。

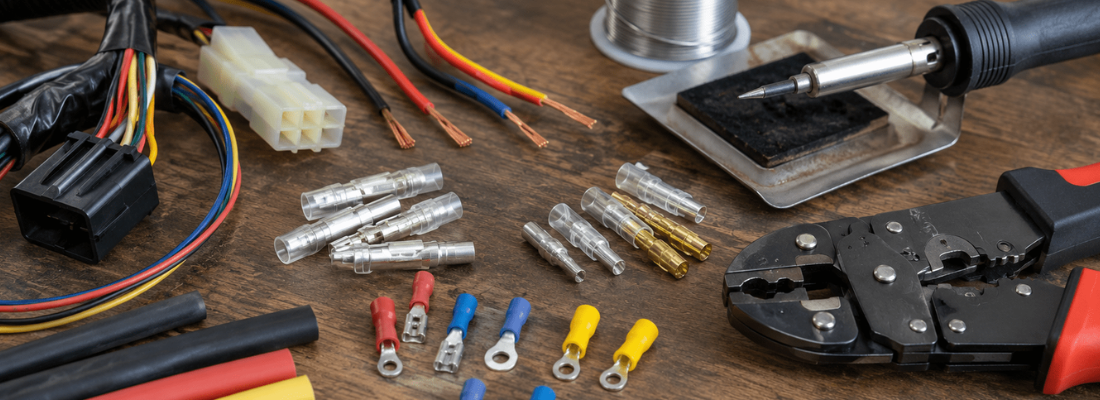

この記事では、DIY初心者向けに、配線同士をつなぐ代表的な方法であるギボシ端子・ハンダ付け・圧着の違いを、できるだけ分かりやすく解説していきます。
バイクの電装作業、車のLED追加、ちょっとした配線修理などで「結局どの方法でつなげばいいの？」と迷っている人は、まずこの記事で全体像をつかんでみてください。
そもそも配線同士をつなぐとはどういう作業なのか
配線同士をつなぐ作業というと、初心者のうちは「線と線をくっつければいいんでしょ？」と思いがちです。
たしかに、電気だけで考えれば、銅線同士が触れていれば電気は流れます。試しに線の先をむいて、芯線同士をねじってつなげば、ライトが点いたり、電装品が動いたりすることもあります。
でも、DIYで実際にやる配線作業は、それだけではちょっと危ないんですよね。
配線をつなぐというのは、単に電気を通すだけではなく、電気が安定して流れる状態を作ることです。さらに、走行中の振動、雨や湿気、引っ張られる力、あとからメンテナンスするときの外しやすさまで考える必要があります。
ここを甘く見ると、「作業した直後は動いたのに、あとから点かなくなった」ということが普通に起きます。バイクや車の電装DIYだと、これが本当にやっかいなんですよ。昨日まで普通に点いていたウインカーが急に点かない。テールランプがたまに消える。LEDライトが振動でチカチカする。こうなると、原因探しが地味に面倒です。
小さなコネクタを外す作業で苦戦している場合は、こちらの記事も参考になります。
しかも、配線トラブルは見た目だけでは分かりにくいことがあります。外から見るとテープで巻いてあって問題なさそうでも、中では芯線が切れかけていたり、端子がうまくかしめられていなかったり、被覆の中で接触が不安定になっていたりします。
配線接続で大事なのは、「今つながっているか」だけではありません。
このあともちゃんとつながり続けるかが大事なんです。
電気を安全に流すための接続作業
配線同士をつなぐ目的は、電気を安全に、安定して流すことです。
バイクのウインカーなら、スイッチを入れたときに毎回きちんと点滅すること。テールランプなら、ブレーキを踏んだときに確実に光ること。LEDライトなら、走行中の振動でも消えたりチカチカしたりしないこと。
そのためには、芯線同士がきちんと接触しているだけでなく、接続部分が動かないように固定されていることが大切です。
線を軽くねじっただけの状態だと、最初は電気が流れても、振動や引っ張りで少しずつ緩むことがあります。緩むと接触が不安定になり、電気が流れたり流れなかったりする状態になります。これがいわゆる接触不良です。
電気のトラブルって、「完全に壊れた」よりも「たまに動かない」の方が面倒だったりするんですよね。完全に点かないならまだ原因を追いやすいのですが、たまに点く、たまに消える、叩くと点く、角度を変えると点く、みたいな状態になると、もう電装の迷宮入りです。できれば入りたくないダンジョンです。
だからこそ、配線をつなぐときは、電気が流れることだけでなく、接続部分がしっかり固定されているか、外れにくいか、腐食しにくいか、あとで確認しやすいかも考えておく必要があります。
ただ巻き付けるだけでは危ない理由
初心者がやりがちな配線接続のひとつに、芯線同士をねじって、ビニールテープでぐるぐる巻きにする方法があります。
正直、気持ちは分かります。
急いでいるときや、ちょっと試したいだけのときは、「とりあえずこれで点けばいいか」と思ってしまうんですよね。自分も昔ならやっていたと思います。いや、たぶんやってました。電気が通れば勝ち、みたいな雑な考え方です。
でも、この方法は本番用の接続としてはおすすめしにくいです。
まず、芯線同士をねじっただけでは、接触している面が安定しません。振動で少しずつ緩むことがありますし、配線が動いたときに引っ張られて外れることもあります。
さらに、ビニールテープだけの絶縁は、時間が経つとベタついたり、はがれたり、巻きが緩んだりすることがあります。特にバイクや車のように、熱・振動・水分の影響を受けやすい場所では、思ったより過酷な環境になります。
そして一番怖いのは、むき出しになった芯線が他の金属部分に触れてしまうことです。ボディアースのある車やバイクでは、配線のプラス側がフレームや金属部分に触れるとショートにつながる可能性があります。
配線作業では、「線がつながること」と同じくらい、「つないだ部分が他に触れないこと」も大事です。
接触不良・ショート・断線が起きるとどうなるか
配線のつなぎ方が甘いと、主に起きやすいのが接触不良、ショート、断線です。
接触不良は、配線が一応つながっているように見えるのに、電気の流れが不安定になる状態です。ライトが点いたり消えたりする、ウインカーの点滅がおかしい、電装品がたまに動かない、こういう症状につながることがあります。
ショートは、流れてほしくない場所に電気が流れてしまう状態です。ヒューズが飛ぶだけで済めばまだいいのですが、配線が熱を持ったり、他の部品に影響が出たりする可能性もあります。電装DIYでは、できるだけ避けたいトラブルです。
断線は、配線が切れて電気が流れなくなる状態です。完全に切れていれば分かりやすいのですが、厄介なのは中途半端に切れかけている状態です。見た目ではつながっているのに、角度や振動で症状が変わることがあります。
こうしたトラブルを防ぐために、ギボシ端子、ハンダ付け、圧着といった接続方法があります。
それぞれの方法には特徴があります。ギボシはあとで外しやすい。ハンダは細かい作業で使いやすい。圧着は端子と工具が合っていれば安定した接続がしやすい。どれが一番偉いというより、使う場所によって向き不向きがあるんです。
まずは、「配線をつなぐ」とは、ただ線をくっつけることではなく、電気を安全に流し続けるための作業なんだ、と考えると分かりやすいと思います。
ギボシ端子とは？あとで外せる便利な接続方法
ギボシ端子は、バイクや車の電装DIYでよく使われる配線接続の方法です。
配線の先に金属の端子を取り付けて、オス側とメス側を差し込むことで電気をつなぎます。言葉で聞くと少し分かりにくいかもしれませんが、要するに「差し込んでつなげる配線用の端子」です。
バイクのウインカー、テールランプ、ナンバー灯、車のちょっとした電装品などを触っていると、かなりの確率でこのギボシ端子に出会います。電装DIYではかなり定番の存在ですね。
ギボシ端子の大きな特徴は、あとから外せることです。
ハンダで完全に固定したり、圧着スリーブで一直線につないだりすると、あとで外したいときに切断が必要になることがあります。でもギボシ端子なら、オスとメスを抜けば配線を分離できます。
これがバイクや車ではかなり便利なんです。
たとえば、ウインカーを交換したあとで「やっぱり位置を変えたい」と思ったとき。テールランプ周りを外して作業したいとき。カウルやフェンダーを脱着する可能性があるとき。こういう場所では、ギボシ端子のように外せる接続方法が向いています。
作業していると、最初は「もう外すことなんてないでしょ」と思っていても、あとから普通に外したくなるんですよね。DIYあるあるです。昨日の自分を信じすぎると、今日の自分が困ります。
バイクや車の電装DIYでよく使われる端子
ギボシ端子は、特にバイクや車の電装作業でよく使われます。
理由は単純で、脱着できるからです。バイクや車は、整備やカスタムのたびに部品を外すことがあります。ウインカー、テールランプ、ヘッドライト、メーター周りなどは、あとから触る可能性がけっこうあります。
そういう場所の配線を完全に固定してしまうと、次に外すときに面倒です。配線を切らないと部品が外れない、なんてことになると、作業のたびに配線が短くなっていきます。これ、けっこう切ないです。カスタムしているのか、配線を少しずつ短くする儀式をしているのか分からなくなります。
ギボシ端子を使っておけば、必要なときに抜いて、また差し込むことができます。もちろん、何度も抜き差しすれば端子が緩くなることもありますが、通常のメンテナンスやカスタム用途ではかなり便利です。
また、純正配線に近い感覚で使えるのもメリットです。市販のバイク用・車用電装品にも、ギボシ端子が付属していることがあります。LEDウインカーやテールランプなどでは、最初からギボシ端子前提で取り付ける商品もあります。
初心者にとっても、仕組みが分かりやすいのがいいところです。オスとメスを差し込むだけなので、「どこでつながっているのか」が見た目で分かります。
ただし、ギボシ端子は差し込めば終わりではありません。配線に端子を取り付けるときの圧着が甘いと、端子から線が抜けたり、接触不良になったりします。つまり、ギボシ端子そのものは便利ですが、取り付け方が雑だと普通にトラブルになります。
便利な道具ほど、雑に使うと裏切ってきます。電装品、そこはけっこうシビアです。
オス・メスを差し込んで配線をつなぐ仕組み
ギボシ端子は、基本的にオス端子とメス端子を組み合わせて使います。
オス端子は先端が差し込む形になっていて、メス端子はそれを受ける形になっています。この2つを差し込むことで、金属同士が接触し、電気が流れる仕組みです。
配線の先に端子を取り付けるときは、まず配線の被覆をむき、芯線を端子の金属部分に入れて、電工ペンチなどでかしめます。さらに、被覆部分も軽く保持できるようにかしめることで、芯線だけに負担がかかりにくくなります。
ここで大事なのは、端子が芯線をしっかりつかんでいることです。
見た目だけそれっぽく端子が付いていても、軽く引っ張ったらスポッと抜けるようではダメです。作業後は、軽く引っ張って抜けないか確認した方が安心です。もちろん力任せに引っ張る必要はありませんが、「これ本当に固定されてる？」という確認はしておきたいところです。
また、ギボシ端子にはスリーブと呼ばれる透明や色付きのカバーを付けることが多いです。これは接続部分を保護し、端子同士や金属部分がむき出しにならないようにするためです。
このスリーブを付け忘れると、あとから「あっ」となります。しかも端子を圧着したあとに気づくと、場合によってはやり直しです。電装DIYあるあるの地味に悔しいやつですね。
順番としては、先にスリーブを配線に通してから、端子を圧着します。これを忘れないだけでも、作業中の小さなストレスがかなり減ります。
脱着できる場所にはかなり便利
ギボシ端子が特に向いているのは、あとで外す可能性がある場所です。
たとえば、バイクのウインカー配線。ウインカーは交換することもありますし、取り付け位置を変えることもあります。フェンダーレス化やテール周りのカスタムをすると、配線を一度外す場面も出てきます。
こういう場所を全部ハンダ付けで固定してしまうと、あとで外すときに困ります。配線を切るしかなくなり、再接続の手間も増えます。
ギボシ端子なら、必要なときに抜いて、作業が終わったらまた差し込めます。これがかなりありがたいんですよね。
特にDIYでは、一発で取り付け位置や配線の取り回しが決まらないこともあります。「これで完璧」と思った翌日に、「いや、やっぱりこっちの方がいいな」となることも普通にあります。人間、配線より気持ちの方がよく動きます。
ただし、ギボシ端子にも注意点はあります。
差し込みが甘いと抜けやすくなりますし、端子が緩いと接触不良の原因になります。また、防水性は高くないので、水がかかる場所では防水タイプの端子や、防水カプラー、熱収縮チューブなどを検討した方が安心です。
小さな電装部品では、ギボシではなくXHコネクタやPHコネクタのような小型コネクタが使われることもあります。
雨に当たる場所、タイヤが巻き上げた水がかかる場所、エンジン周りの熱が強い場所などでは、ただギボシ端子を使えば安心というわけではありません。
ギボシ端子は、あくまで「脱着しやすい便利な接続方法」です。使う場所によっては、防水処理や固定方法まで考えて使う必要があります。
初心者の場合は、まずウインカーやテールランプなど、あとで外す可能性がある電装品の接続方法として覚えておくと分かりやすいと思います。ギボシ端子をきちんと使えるようになると、バイクや車の電装DIYはかなりやりやすくなります。
ハンダ付けとは？しっかり固定できるけど注意も必要
ハンダ付けは、配線同士をつなぐ方法として昔からよく使われている作業です。
ハンダごてでハンダを溶かし、配線の芯線同士を金属でつなぐ方法ですね。電子工作や基板の修理、細い配線の接続などではかなり定番の方法です。
見た目としては、配線同士が一体化したような状態になります。うまくハンダが流れれば、芯線同士がしっかりつながるので、「これは強そうだな」と感じる人も多いと思います。
実際、ハンダ付けはきちんとできれば電気的な接続は安定しやすいです。端子を使わずに配線同士を直接つなげることもできますし、細かい場所の作業にも使いやすい場面があります。
ただし、ここで注意したいのは、ハンダ付け＝何でも最強ではないということです。
DIY初心者のうちは、「ハンダで固めれば一番しっかりするんじゃない？」と思いがちです。これ、かなり分かります。金属でくっつけるわけですから、なんとなく最強感がありますよね。まるで配線界の溶接みたいなイメージです。
でも、バイクや車のように振動が多い場所では、ハンダ付けした部分が逆に弱点になることがあります。
なぜかというと、ハンダが染み込んだ部分は配線が硬くなるからです。配線は本来、ある程度しなやかに動けることで振動を逃がしています。ところが、ハンダで固めた部分だけが硬くなると、その境目に力が集中しやすくなります。
その結果、ハンダ付けしたすぐ横の部分で芯線が折れたり、振動で断線しやすくなったりすることがあります。
つまり、ハンダ付けは「しっかりつながる方法」ではあるのですが、使う場所や処理の仕方を間違えると、思ったほど安心ではないんです。
金属を溶かして配線同士を一体化させる方法
ハンダ付けは、ハンダという金属を熱で溶かして、配線の芯線に流し込むようにして接続する方法です。
配線の被覆をむき、芯線同士を重ねたり、軽く絡ませたりしてから、ハンダごてで熱を加えます。そこにハンダを当てると、溶けたハンダが芯線のすき間に入り込み、冷えると固まって配線同士をつなぎます。
うまくできると、芯線にハンダがなじんで、銀色にきれいに固まります。
ただ、初心者がやると意外と難しいんですよね。
ハンダごての温度が低かったり、配線側が十分に温まっていなかったりすると、ハンダが表面に乗っただけのような状態になることがあります。いわゆる「イモハンダ」と呼ばれるような状態です。
見た目は一応くっついているように見えるのですが、実際にはしっかりなじんでいないので、接触不良の原因になることがあります。外から見るとそれっぽいのに、中身は不安定。これは配線作業ではけっこう危ないパターンです。
ハンダ付けは、ただハンダを盛ればいいわけではありません。配線そのものをきちんと温め、ハンダが芯線に自然に流れ込むようにする必要があります。
これができると強いのですが、逆に慣れていないと「固まっているように見えるだけ」の接続になりやすいです。
あと、ハンダ付けしたあとには必ず絶縁処理が必要です。

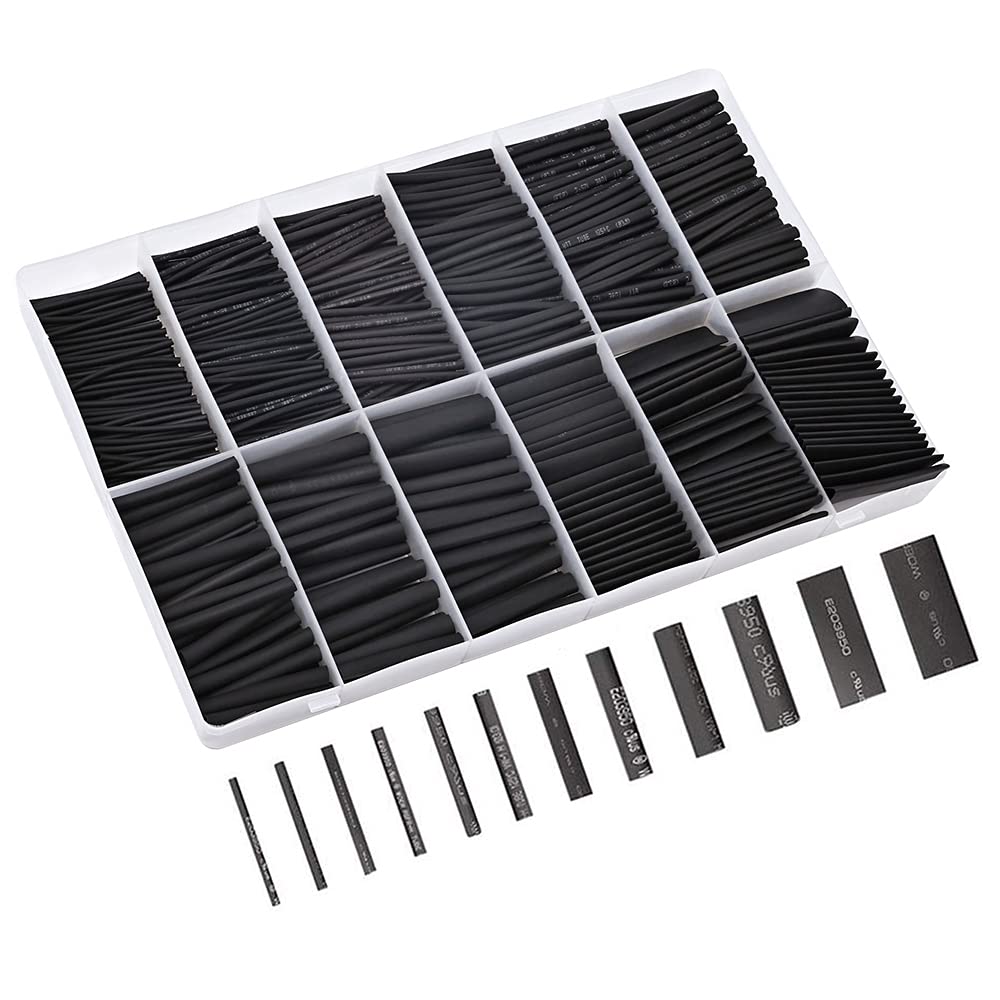

配線同士をハンダでつないだ部分は金属がむき出しになります。そのままにしておくと、他の金属部分に触れてショートする可能性があります。熱収縮チューブを通しておく、自己融着テープや絶縁テープで保護するなど、接続後の処理まで含めてハンダ付けです。
ここも忘れがちなんですよね。ハンダがうまくできると、そこで達成感が出てしまう。
でも、電装作業は「くっついた！」で終わりじゃなくて、「くっついた部分を安全に保護した！」までがセットです。
細い配線や電子工作では使いやすい
ハンダ付けが向いている場面もあります。
たとえば、細い配線をつなぐときや、電子部品、基板、LED、小型スイッチなどを扱う作業です。こうした細かい作業では、ギボシ端子や大きめの圧着端子ではサイズが合わないことがあります。
配線が細すぎると、ギボシ端子でかしめても安定しにくい場合がありますし、無理に大きい端子を使うと見た目も作業性も悪くなります。
その点、ハンダ付けなら、細い芯線同士を直接つないだり、基板の端子部分に配線を取り付けたりすることができます。
LEDの配線、スイッチの配線、メーター周りの細い線、ちょっとした電子工作などでは、ハンダ付けの方が作業しやすい場面があります。
ただし、細い配線ほど熱にも弱いことがあります。長時間ハンダごてを当てすぎると、被覆が溶けたり、周辺部品に熱が伝わったりすることがあります。ハンダ付けは、じわじわ長く熱するより、必要な場所を短時間できちんと温めて、サッと終わらせるのが理想です。
とはいえ、これが初心者にはなかなか難しいんですよね。
最初のうちは、ハンダがなかなか溶け込まずに焦る。焦って長く当てる。被覆が溶ける。さらに焦る。
この流れ、けっこうあります。ハンダごてを持っていると、自分が急に職人になった気がするんですが、実際は配線の方がこちらの腕前を冷静に見ています。
なので、いきなり本番の配線でやるより、余った配線で練習してから作業するのがおすすめです。
芯線にハンダがどう流れるのか、どのくらい熱をかけると被覆が溶けるのか、どのくらいの量のハンダがちょうどいいのか。少し試してから本番に入るだけでも、失敗はかなり減ります。
振動が多い場所では固くなりすぎることもある
ハンダ付けで特に注意したいのが、バイクや車など振動が多い場所です。
ハンダ付けした部分は、芯線にハンダが染み込んで固くなります。これは一見メリットのように思えますが、配線全体で見ると硬い部分と柔らかい部分の境目ができます。
この境目に振動や曲げの力が集中すると、ハンダ付けしたすぐ横で芯線が折れやすくなることがあります。
配線は、完全に固定された棒ではなく、多少しなやかに動けることで振動に耐えています。そこに硬い部分を作ると、動ける部分と動けない部分の境界ができてしまうわけです。
たとえるなら、柔らかいホースの一部だけをカチカチに固めたようなものです。動かしたときに、その固い部分の端に負担がかかりやすくなります。
だから、バイクや車の電装作業では、ハンダ付けを使うなら接続後の固定がとても大事です。
ハンダ付けした部分がブラブラ動かないようにする。配線に余計な引っ張りがかからないようにする。熱収縮チューブで保護する。場合によっては配線をタイラップなどで固定して、振動が接続部に集中しないようにする。
ここまで考えて使うなら、ハンダ付けも有効な方法です。
ただ、「ハンダで固めたから絶対安心」と考えるのは少し危ないです。特にバイクのように振動が多く、雨や熱の影響も受けやすい環境では、ハンダ付けだけに頼るより、端子や圧着、防水処理、配線の固定まで含めて考えた方が安心です。
ハンダ付けは便利です。使えるようになると、細かい配線作業の幅も広がります。
ただし、万能ではありません。
初心者のうちは、ハンダ付けを「しっかり固定できる方法」として覚えるだけでなく、「固くなりすぎることで弱点になることもある」と知っておくと、配線トラブルをかなり減らせると思います。
圧着とは？工具で端子をかしめてつなぐ基本の方法
圧着というのは、配線の芯線と端子を工具でギュッとかしめて、電気的にも物理的にもつなぐ方法です。
「かしめる」という言葉が少し分かりにくいかもしれませんが、簡単に言えば、金属の端子を工具でつぶして、配線をしっかり固定する作業です。
ギボシ端子を配線に取り付けるときも、実はこの圧着を使っています。つまり、ギボシは「抜き差しできる接続方法」として見ることもできますが、その端子を配線に取り付ける部分では圧着が使われているわけです。
ほかにも、丸型端子、クワ型端子、平型端子、圧着スリーブなど、配線作業で使う端子類の多くは、圧着によって配線に固定します。
圧着のいいところは、正しく作業できればかなり安定した接続ができることです。
ハンダのように熱を使わないので、配線の被覆を溶かしてしまう心配が少なく、作業も比較的シンプルです。必要なのは、配線の太さに合った端子と、それに合った圧着工具です。
ただし、ここで大事なのが「合った」という部分です。
圧着は、ただペンチでつぶせばいいというものではありません。配線の太さ、端子のサイズ、工具の形が合っていないと、見た目は固定されているように見えても、実際には芯線をしっかりつかめていないことがあります。
これがけっこう怖いんですよね。
作業した直後は普通に電気が流れる。でも、少し引っ張ったら抜ける。振動で緩む。雨や湿気で腐食する。気づいたら接触不良。
こうなると、原因探しがまた始まります。電装作業って、作る時間より探す時間の方が長くなることがあります。あれ、なんなんでしょうね。人生の縮図でしょうか。
圧着はとても便利で信頼性の高い方法ですが、正しい工具と正しい端子を使うことが前提です。
電工ペンチや圧着ペンチで端子を固定する

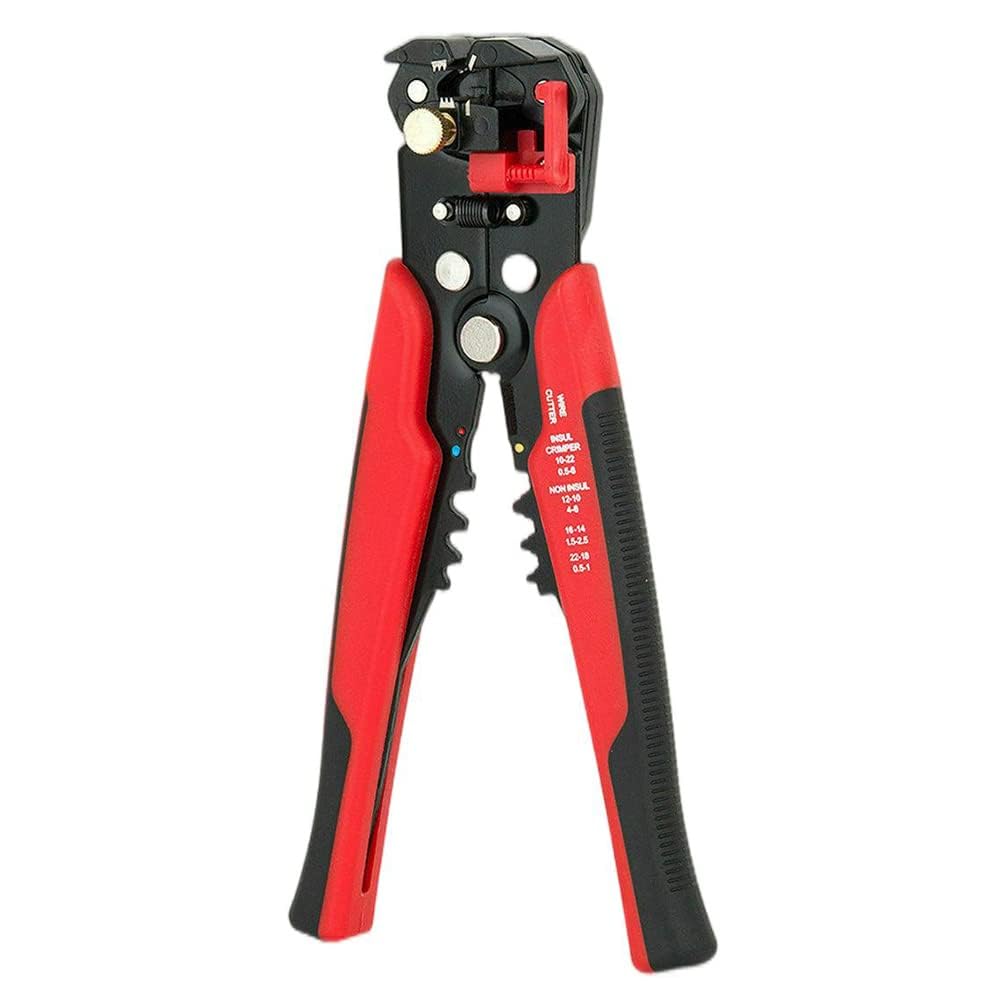

圧着作業では、電工ペンチや圧着ペンチを使います。

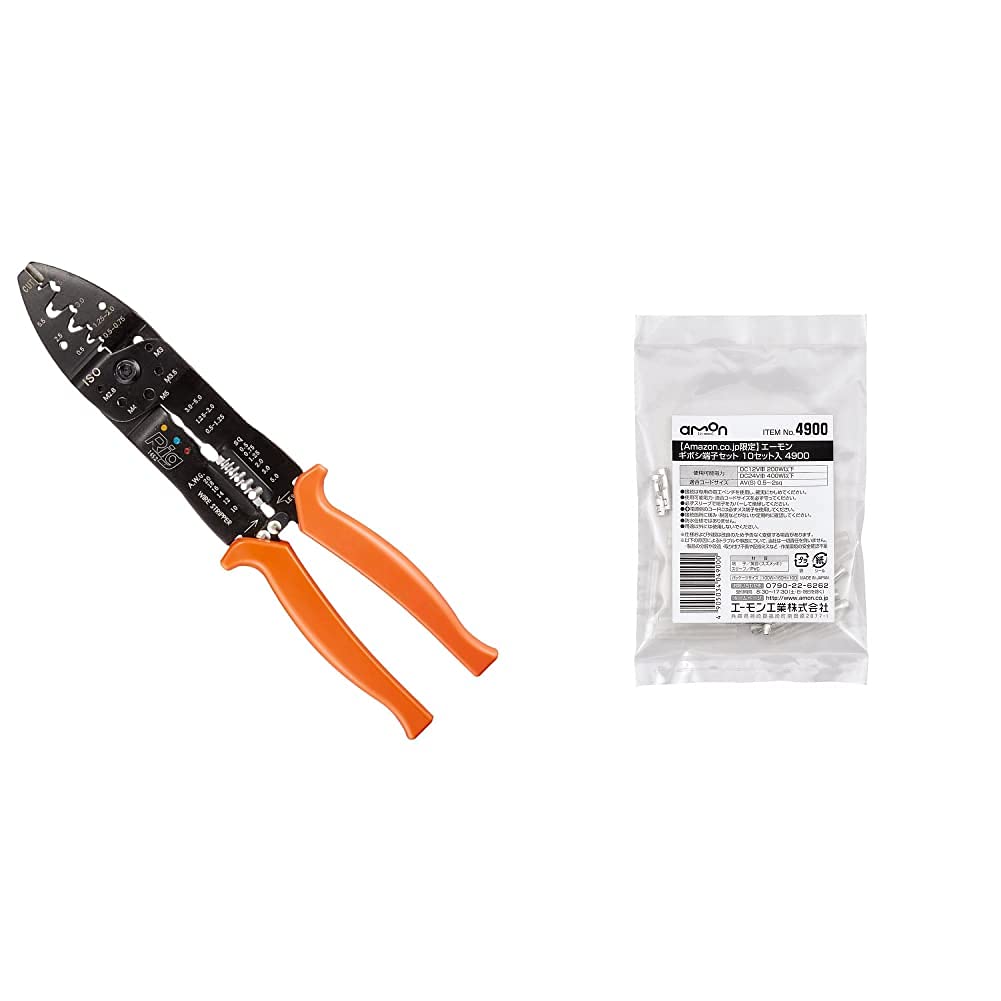

電工ペンチは、配線の被覆をむいたり、端子をかしめたり、配線を切ったりできる工具です。DIY向けのセットにもよく入っていて、ギボシ端子を使う作業では定番の工具です。
一方で、圧着ペンチは、圧着作業により特化した工具です。端子の種類やサイズに合わせて、決まった形でしっかりかしめられるものがあります。
初心者の場合、まずはギボシ端子や簡単な端子作業ができる電工ペンチから始めることが多いと思います。ウインカー交換やテールランプ配線、LED追加くらいなら、電工ペンチを使う場面はかなり多いです。
作業の流れとしては、まず配線の被覆を必要な長さだけむきます。次に、むいた芯線を端子の金属部分に差し込み、工具でかしめます。このとき、芯線を固定する部分と、配線の被覆を軽く支える部分がある端子もあります。
芯線だけをつかんでいると、配線が引っ張られたときに芯線部分へ負担が集中しやすくなります。被覆部分も少し支えられていると、配線全体として安定しやすくなります。
ギボシ端子を見てみると、金属部分に小さなツメのようなところがあります。そこを工具で折り込むようにして、芯線や被覆をつかませるわけです。
ここで、普通のペンチで無理やりつぶす人もいるかもしれません。
まあ、気持ちは分かります。目の前にペンチがある。端子もある。つぶせば固定できそう。
でも、普通のペンチだと、端子をきれいな形でかしめにくいです。変な方向につぶれたり、芯線をしっかり包み込めなかったり、逆に端子を傷めたりすることがあります。
圧着は、見た目よりも形が大事です。
端子が芯線をしっかり抱き込むように固定されているか。引っ張っても抜けないか。芯線が必要以上に切れていないか。被覆が噛み込みすぎていないか。こうした細かいところが、あとから効いてきます。
正しく圧着できればかなり信頼性が高い
圧着は、正しくできればかなり信頼性の高い接続方法です。
ハンダのように熱で固めるのではなく、端子と芯線を物理的にしっかり密着させることで電気を流します。きちんと圧着されていれば、振動にも比較的強く、バイクや車の電装作業でも使いやすい方法です。
特に、端子やコネクタを使う作業では、圧着は基本中の基本と言ってもいいと思います。
純正の車両配線や電装部品でも、圧着端子が使われていることは多いです。つまり、圧着は「DIYの簡易的なやり方」というより、実際の電装接続でも広く使われている方法なんですね。
ただし、ここでも条件があります。
正しく圧着できればということです。
圧着が甘いと、端子から配線が抜けます。完全に抜けなくても、中で接触が不安定になり、接触不良の原因になります。逆に強くつぶしすぎると、芯線を傷めたり、細い線を切ってしまったりすることがあります。
配線の芯線は、細い銅線が束になっていることが多いです。この細い線を端子でしっかりつかむ必要があるのですが、強すぎても弱すぎてもよくありません。
この「ちょうどいい」が工具によってかなり変わります。
安い工具でも作業はできますが、かしめ部分の形が合っていなかったり、力の入り方が安定しなかったりすると、毎回仕上がりが変わることがあります。慣れていない初心者ほど、工具に助けてもらった方が失敗は減ります。
圧着後は、軽く引っ張って抜けないか確認しましょう。
ここは本当に大事です。見た目で「たぶん大丈夫」と思っても、軽く引っ張ったらスポッと抜けることがあります。あの瞬間、けっこう心が折れます。でも、取り付けたあとに抜けるより、作業中に分かった方が100倍マシです。
圧着は、作業後の確認までセットです。
工具選びと端子サイズの相性が大事
圧着で失敗しやすい原因のひとつが、工具と端子サイズの相性です。
配線には太さがあります。端子にも対応する配線サイズがあります。さらに、圧着工具にも対応するサイズがあります。この3つが合っていないと、うまく圧着できません。
たとえば、細い配線に大きすぎる端子を使うと、かしめても芯線をしっかりつかめないことがあります。逆に太い配線に小さすぎる端子を使うと、芯線が入りきらなかったり、無理やり入れても端子がきれいに閉じなかったりします。
「入ったからOK」ではないんですよね。
配線作業では、見た目として一応それっぽくなっていても、内部でちゃんと接触していなければ意味がありません。むしろ、見た目だけ仕上がっている方が厄介です。あとからトラブルになったとき、原因に気づきにくいからです。
端子を選ぶときは、配線の太さに合ったものを選びます。商品パッケージには、対応する配線サイズが書かれていることが多いです。初心者のうちは、なんとなくで選ばず、配線サイズと端子の適合を確認した方が安心です。
また、圧着工具側にもサイズ表示があります。端子の種類によって使う場所が違うこともあるので、工具のどの部分でかしめるのかも確認しておきたいところです。
そして、もうひとつ大事なのが、絶縁処理です。
圧着端子には、最初から絶縁カバーが付いているものもありますが、金属部分が露出する場合は熱収縮チューブや絶縁テープで保護する必要があります。特に、配線同士を圧着スリーブでつなぐ場合は、接続部分の保護を忘れないようにしたいです。
水がかかる場所なら、防水タイプの圧着端子や防水スリーブを使う選択肢もあります。バイクや車の外装まわり、フェンダー付近、テール周りなどは、思った以上に水や泥の影響を受けます。
圧着は、ちゃんとやれば強いです。
でも、ちゃんとやらないと、見た目だけそれっぽい危ない接続にもなります。
初心者はまず、配線の太さに合った端子を選ぶこと、専用の工具でかしめること、作業後に軽く引っ張って確認すること。この3つを意識するだけでも、配線トラブルはかなり減らせると思います。
圧着ペンチの選び方や基本的な使い方をもう少し詳しく知りたい場合は、こちらの記事で解説しています。
ギボシ・ハンダ・圧着はどう使い分ける？
ここまで、ギボシ端子、ハンダ付け、圧着についてそれぞれ見てきました。
では実際にDIYで配線をつなぐとき、どれを選べばいいのか。
これが一番迷うところですよね。
「ギボシが便利そうだけど、ハンダの方が強そう」
「圧着が基本っぽいけど、ギボシも圧着するんでしょ？」
「結局どれが正解なの？」
たぶん、最初はこうなると思います。
結論から言うと、どれかひとつが絶対に正解というより、使う場所と目的で選ぶのが基本です。
あとで外す可能性がある場所なのか。
一度つないだら外す予定がない場所なのか。
振動が多い場所なのか。
水がかかる場所なのか。
配線が細いのか太いのか。
部品ごと外す可能性があるのか。
このあたりを考えると、選び方がかなり分かりやすくなります。
配線作業で失敗しやすいのは、「とにかく一番強そうな方法」を選ぼうとしてしまうことです。でも、強いことと使いやすいことは別ですし、外せないことがあとで困る場面もあります。
たとえば、バイクのウインカー配線をガッチリハンダ付けしてしまうと、あとでウインカーを外したいときに面倒です。逆に、絶対に抜けてほしくない場所を雑なギボシ接続にしてしまうと、振動で接触不良が起きるかもしれません。
配線のつなぎ方は、工具の強さ比べではなく、使う場所に合わせた選択なんです。
あとで外したいならギボシ
あとで外す可能性がある場所なら、ギボシ端子はかなり便利です。
バイクや車の電装DIYでは、ウインカー、テールランプ、ナンバー灯、ヘッドライト周り、メーター周りなど、あとから部品を外したくなる場所がけっこうあります。
こういう場所を全部ハンダ付けや直結で固定してしまうと、部品を外すたびに配線を切る必要が出てきます。これが地味に面倒です。
最初は「もう外さないでしょ」と思っていても、DIYではあとから普通に外します。
取り付け位置を変えたい。配線の取り回しを変えたい。塗装するから部品を外したい。フェンダーを交換したい。違うウインカーにしたい。
まあ、やるんですよね。未来の自分はだいたい何かやります。
そんなとき、ギボシ端子で接続しておけば、オスとメスを抜くだけで配線を分離できます。作業性はかなり良くなります。
特にバイクのカスタムでは、部品を一度付けて終わりではなく、あとから位置を変えたり、仕様を変えたりすることがよくあります。そういう意味では、ギボシ端子はDIY向きの接続方法です。
ただし、ギボシ端子を使う場合でも、圧着が甘いと意味がありません。端子から配線が抜けたり、接触不良になったりすることがあります。
さらに、水がかかる場所では注意が必要です。普通のギボシ端子は、防水性が高いとは言いにくいです。雨、洗車、水はね、泥はねの影響を受ける場所では、防水タイプの端子や防水カプラーを使う方が安心な場面もあります。
つまり、ギボシは「あとで外せる」のが強みです。
でも、「どこでも安心」ではありません。
脱着したい場所にはギボシ。水がかかるなら防水も考える。これくらいで覚えておくと分かりやすいと思います。
外す予定がないなら圧着やハンダも候補
あとで外す予定がない場所なら、圧着スリーブやハンダ付けも候補になります。
たとえば、切れてしまった配線を延長したいとき。配線の途中をつなぎ直したいとき。部品の脱着を前提にしない場所で、線と線をしっかりつなぎたいとき。こういう場合は、ギボシのように抜き差しできる必要がないこともあります。
その場合、圧着スリーブを使って配線同士をつないだり、ハンダ付けで接続したりする方法があります。
圧着スリーブは、配線同士を一直線につなぐときに便利です。配線の両端をスリーブに入れて、工具でかしめることで接続します。正しく圧着できていれば、安定した接続がしやすい方法です。
ハンダ付けは、細い配線や細かい作業で使いやすい場面があります。配線同士を直接つなげることができるので、端子を使いにくい場所では便利です。
ただし、ハンダ付けの場合は、振動で固くなった境目に負担がかからないように、接続後の固定が大事になります。ハンダ付けした部分をそのままブラブラさせておくと、かえって断線の原因になることがあります。
また、圧着でもハンダでも、絶縁処理は必ず必要です。
熱収縮チューブを先に通しておき、接続後に加熱して保護する。必要に応じて自己融着テープや絶縁テープで補強する。水がかかる場所なら防水タイプのものを使う。こうした処理まで含めて「配線をつないだ」と考えた方がいいです。
ここでよくある失敗が、接続だけで満足してしまうことです。
電気が通った。ライトが点いた。よし完成。
……と言いたいところですが、その接続部分がむき出しだったり、振動で動きまくったり、水が入りそうだったりすると、あとからトラブルになる可能性があります。
配線は、つながった瞬間よりも、その後の方が長いです。
作業直後の点灯確認だけでなく、しばらく使っても安定しているかまで考えると、接続方法の選び方も変わってきます。
バイクや車では振動・水・メンテ性を考える
バイクや車の配線作業では、特に振動、水、メンテナンス性を考えたいところです。
家の中の電子工作と違って、バイクや車は走ります。エンジンの振動があります。道路の段差もあります。雨にも当たります。洗車もします。場所によっては熱もあります。
つまり、配線にとってはけっこう過酷な環境なんです。
室内で軽くつないで点灯確認したときは問題なくても、実際に走らせると振動で接触不良が出ることがあります。雨に濡れて端子が腐食することもあります。配線の固定が甘いと、走行中に揺れて断線することもあります。
なので、バイクや車の電装DIYでは、「どの方法が一番強いか」だけでなく、「その場所で長く使えるか」を考える必要があります。
たとえば、ウインカーやテールランプのように、あとで外す可能性がある部品ならギボシ端子やカプラーが便利です。ただし、水がかかる場所なら防水処理も考えます。
カプラーを外す作業で固くて抜けない場合は、無理に引っ張る前にこちらも参考にしてください。
配線の途中を延長するだけで、基本的に外す予定がないなら、圧着スリーブやハンダ付けを使う選択もあります。その場合も、接続部分が動かないように固定し、熱収縮チューブなどで保護します。
細いLED配線や小さなスイッチの配線なら、ハンダ付けの方が作業しやすい場合もあります。ただし、ハンダ部分に力がかからないように、配線の取り回しを工夫したいところです。
大事なのは、接続方法だけで完結させないことです。
接続方法、絶縁、防水、固定、あとで外す可能性。
この5つをセットで考えると、配線作業はかなり失敗しにくくなります。
初心者のうちは、まず次のようにざっくり考えると分かりやすいと思います。
あとで外すならギボシ。
外さないなら圧着スリーブやハンダ。
水がかかるなら防水処理。
振動があるなら接続部を固定。
細かい配線ならハンダも候補。
これだけでも、かなり迷いにくくなります。
配線作業は、慣れてくると「ここはギボシだな」「ここは圧着でいいな」「ここはハンダよりカプラーにした方がいいな」と判断できるようになります。
最初から完璧に分かる必要はありません。
まずは、配線をつなぐ方法にはそれぞれ役割があって、作業する場所によって選び方が変わる。ここを押さえておけば十分です。
初心者がやりがちな配線接続の失敗
配線同士をつなぐ作業は、慣れてくるとそこまで難しいものではありません。ただ、初心者のうちは「一応つながったから大丈夫」と思ってしまいやすいところが少し怖いんですよね。電装作業の場合、作業直後にライトが点いたり、電装品が動いたりすると、それだけで成功した気分になります。もちろん点灯確認は大事です。でも、配線接続で本当に大事なのは、そのあとも安定して使えるかどうかです。
作業した直後は問題なくても、走行中の振動で端子が緩んだり、水が入って腐食したり、配線が引っ張られて断線したりすることがあります。バイクや車の場合、止まっている状態では大丈夫でも、実際に走ると状況が変わります。ここが電装DIYのちょっと厄介なところです。家の中で「よし点いた！」と思ったのに、走ったらチカチカし始める。これ、なかなかテンション下がります。
配線接続の失敗は、見た目では分かりにくいことも多いです。端子が付いているように見える。テープも巻いてある。見た目はそれっぽい。でも、実は中で芯線がうまく固定されていなかったり、被覆を噛んでいて電気の通りが悪かったり、絶縁が甘くて金属部分に触れそうになっていたりします。配線作業は、外から見える仕上がりだけでなく、中で何が起きているかを想像することが大事です。
被覆をむきすぎて芯線がむき出しになる
初心者がやりがちな失敗のひとつが、配線の被覆をむきすぎてしまうことです。被覆というのは、芯線を包んでいるビニールや樹脂のカバー部分ですね。配線をつなぐには芯線を出す必要がありますが、必要以上に長くむいてしまうと、金属の芯線が余ってしまいます。
芯線が長く出すぎていると、端子からはみ出したり、絶縁しきれなかったり、他の金属部分に触れやすくなります。特にバイクや車では、フレームやステー、ボルト、金属カバーなど、電気が触れてほしくない場所が周囲にたくさんあります。プラス側の芯線がそういう部分に触れると、ショートの原因になることがあります。
また、被覆をむきすぎると、配線の柔らかさや保護も失われます。芯線だけが長く出ている状態は、曲げや振動に弱くなります。端子のすぐ後ろから芯線がむき出しになっていると、その部分に負担が集中しやすくなり、断線の原因になることもあります。
逆に、被覆をむく長さが短すぎるのも問題です。芯線が端子に十分入らないと、圧着してもきちんと固定できません。端子が被覆だけを噛んでしまい、芯線をしっかりつかめていない状態になることもあります。見た目は端子が付いているのに、実際には電気がうまく流れていない。これはかなり厄介です。
被覆をむく長さは、使う端子やスリーブに合わせるのが基本です。ギボシ端子なら端子の芯線をかしめる部分にちょうど収まる長さ。圧着スリーブならスリーブの中にしっかり入る長さ。ハンダ付けなら接続後に熱収縮チューブでしっかり覆える長さ。ここを意識するだけでも、配線の仕上がりはかなり変わります。
被覆むきで芯線を傷つけやすい場合は、ワイヤーストリッパーを使うと作業がかなり安定します。
端子サイズと配線の太さが合っていない
次に多いのが、端子サイズと配線の太さが合っていない失敗です。これは本当に起きやすいです。手元にある端子を「まあ入るからこれでいいか」と使ってしまうんですよね。気持ちは分かります。作業中にちょうどいい端子がないと、つい手元のもので済ませたくなります。でも、配線接続ではこの「まあいいか」があとから効いてきます。
細い配線に大きすぎる端子を使うと、圧着しても芯線をしっかりつかめないことがあります。工具でギュッとかしめたつもりでも、中では芯線がスカスカになっていて、軽く引っ張ると抜けてしまうことがあります。逆に、太い配線に小さすぎる端子を使うと、芯線がきれいに入らず、無理やり押し込んだような状態になります。この場合も、芯線の一部が切れたり、端子が変形したりして、安定した接続になりにくいです。
配線には太さがあります。端子にも対応できる配線サイズがあります。電工ペンチや圧着工具にも、かしめるサイズの目安があります。この3つが合っていることが大事です。どれかひとつだけ合っていても、きれいな圧着にはなりません。
初心者のうちは、端子のパッケージに書かれている対応サイズを確認するだけでもかなり違います。電装用の端子セットには、対応する配線の太さが書かれていることが多いです。最初は細かい数字が面倒に感じるかもしれませんが、ここを無視すると接触不良の原因になります。
作業後は、必ず軽く引っ張って確認した方がいいです。強く引きちぎる必要はありませんが、普通に使う範囲で抜けないかを見るだけでも安心感が違います。もしこの時点で抜けるなら、取り付け後に抜ける前に気づけたということです。むしろラッキーです。悔しいけど、ラッキーです。
絶縁処理を忘れてショートする
配線接続で絶対に忘れたくないのが、絶縁処理です。配線同士をつないだあと、金属部分がむき出しのままだと、他の金属部分に触れたときにショートする可能性があります。特に車やバイクでは、フレームやボディが金属なので、むき出しの配線が触れるとトラブルにつながりやすいです。
よくあるのが、接続作業に集中しすぎて、熱収縮チューブを先に通し忘れるパターンです。ハンダ付けや圧着スリーブで配線をつないだあとに、「あ、チューブ通してない」と気づくやつですね。これはかなり悔しいです。場合によっては一度切ってやり直しになります。電装DIYをやったことがある人なら、たぶん一度はやっていると思います。やっていない人は、すごいです。冷静な人です。
絶縁には、熱収縮チューブ、絶縁テープ、自己融着テープ、防水スリーブなどがあります。使う場所によって選び方は変わりますが、バイクや車の外側に近い場所、水がかかりそうな場所では、単なるビニールテープだけでは少し不安が残ることもあります。時間が経つとテープがベタついたり、はがれたり、巻きが緩んだりすることがあるからです。
熱収縮チューブは、配線をつなぐ前に通しておき、接続後に熱をかけて縮めることで保護するものです。見た目もきれいですし、接続部分をしっかり覆いやすいので、DIYでも使いやすいです。水がかかる場所なら、防水タイプや接着剤入りの熱収縮チューブを使う選択肢もあります。
配線接続は、電気が流れたら終わりではありません。むき出しの金属部分をきちんと保護して、他の部分に触れないようにするところまでが作業です。つなぐ、固定する、絶縁する。この3つをセットで考えるだけでも、初心者の配線トラブルはかなり減らせると思います。
配線作業で最低限そろえたい工具と用品
配線同士をつなぐ作業は、やり方そのものも大事ですが、使う工具や用品によって仕上がりがかなり変わります。正直なところ、配線作業は「気合い」と「普通のペンチ」だけでも、なんとなく形にはできてしまうことがあります。でも、それが安定して使えるかどうかは別問題です。特にバイクや車の電装DIYでは、振動、水、熱、引っ張りなどの影響を受けるので、工具が合っていないとあとから接触不良や断線につながることがあります。
初心者のうちは、いきなり高級な工具を全部そろえる必要はありません。ただ、最低限これだけはあった方がいいというものはあります。電工ペンチや圧着ペンチ、ワイヤーストリッパー、熱収縮チューブ、絶縁テープ、テスターあたりですね。このあたりがあるだけで、配線作業の安心感はかなり変わります。
逆に、工具が足りない状態で作業すると、余計な失敗が増えます。被覆をカッターでむこうとして芯線まで切ってしまう。普通のペンチで端子をつぶして圧着が甘くなる。絶縁テープだけで済ませて、あとからはがれてくる。テスターがないから、どこまで電気が来ているのか分からない。こうなると、配線作業そのものよりも、原因探しで疲れます。電装DIYあるあるの「作るより探す方が長い問題」です。
だから、配線作業をするなら、最初に最低限の工具と用品をそろえておくのがおすすめです。良い工具を持てば急に職人になれるわけではありませんが、失敗しにくくなるのは間違いありません。
電工ペンチ・圧着ペンチ
配線作業でまず用意したいのが、電工ペンチや圧着ペンチです。ギボシ端子、丸型端子、クワ型端子、圧着スリーブなどを使うなら、端子をきちんとかしめるための工具が必要になります。
電工ペンチは、DIY向けの電装作業でよく使われる工具です。配線を切る、被覆をむく、端子をかしめるなど、いくつかの作業が一本でできるタイプもあります。バイクのウインカー交換やテールランプ配線、LEDの追加など、ちょっとした電装DIYならかなり出番があります。
ただし、電工ペンチにも種類があります。端子の種類やサイズによって、かしめる場所が違うこともあります。ギボシ端子用、裸端子用、絶縁端子用など、端子に合った部分で圧着しないと、きれいに固定できません。なんとなく空いている穴に入れてギュッとやる、という作業だと、見た目は付いていても中でうまく固定されていないことがあります。
より確実に作業したい場合は、ラチェット式の圧着ペンチも便利です。ラチェット式は、一定の力でしっかり圧着しやすいので、初心者でも仕上がりが安定しやすいです。もちろん、最初から必須ではありませんが、配線作業を何度もやるならかなり頼れる工具になります。
圧着後は、端子を軽く引っ張って抜けないか確認しましょう。これは工具の良し悪しに関係なく大事です。どんなに良い工具を使っても、配線サイズや端子の向きが合っていなければ失敗することがあります。作業後の確認まで含めて、圧着作業だと考えた方が安心です。

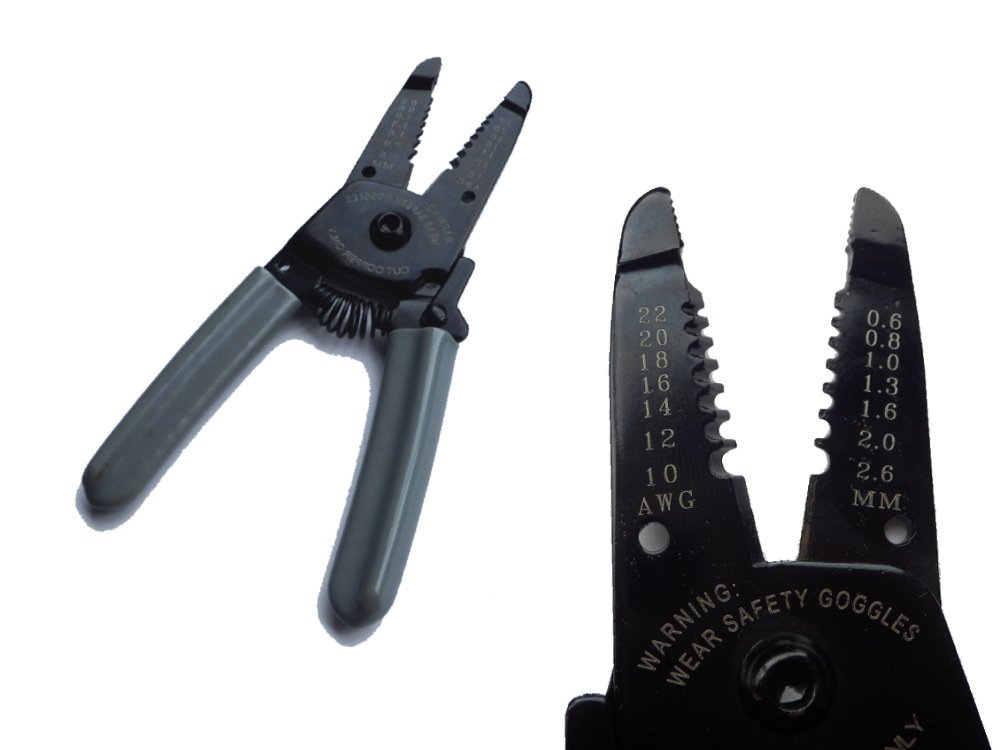

ワイヤーストリッパー
ワイヤーストリッパーは、配線の被覆をむくための工具です。配線作業をするなら、これはかなりおすすめです。カッターやニッパーでも被覆をむくことはできますが、慣れていないと芯線まで傷つけてしまうことがあります。
配線の中には、細い銅線が何本も束になっているものがあります。被覆をむくときにその細い線を何本か切ってしまうと、見た目では大丈夫そうでも、実際には配線の断面積が減ってしまいます。つまり、電気が流れる部分が細くなってしまうわけです。さらに、芯線に傷が入ると、そこから折れやすくなることもあります。
ワイヤーストリッパーを使えば、配線の太さに合わせて被覆だけをむきやすくなります。作業も早くなりますし、仕上がりもきれいです。特に細い配線を扱うときは、カッターで慎重にやるより、工具に任せた方が安全な場面が多いです。
もちろん、ワイヤーストリッパーも万能ではありません。配線の太さに合わない穴でむこうとすると、被覆がうまく切れなかったり、芯線を傷めたりすることがあります。使うときは、配線サイズに合ったところを選び、力を入れすぎないようにします。
初心者にとって、被覆むきは地味だけど失敗しやすい作業です。ここで芯線を傷つけると、その後どれだけ丁寧に端子を付けても、弱い接続になってしまうことがあります。配線作業の仕上がりは、最初の被覆むきから始まっていると思った方がいいです。
絶縁テープ・熱収縮チューブ・テスター
配線をつないだあとは、必ず絶縁処理が必要です。そのために用意しておきたいのが、絶縁テープや熱収縮チューブです。特に熱収縮チューブは、配線接続の仕上げにはかなり便利です。
熱収縮チューブは、配線をつなぐ前に通しておき、接続後に熱をかけて縮めることで接続部分を覆うものです。見た目もきれいに仕上がりますし、金属部分をしっかり保護しやすいです。ハンダ付けや圧着スリーブで配線同士をつなぐときには、かなり使いやすい用品です。
ただし、先に通しておくのを忘れると、あとから困ります。接続が終わってから「あ、チューブ通してない」と気づくと、場合によってはやり直しです。これは本当に地味に悔しいです。配線作業を始める前に、先にチューブを通す。これをクセにしておくと失敗が減ります。
絶縁テープは、補助的な保護や一時的な固定に便利です。ただ、巻き方が甘いとすき間ができたり、時間が経つとベタついたり、はがれてきたりすることがあります。水がかかる場所や外装まわりでは、絶縁テープだけに頼るより、熱収縮チューブや防水タイプの用品も考えた方が安心です。

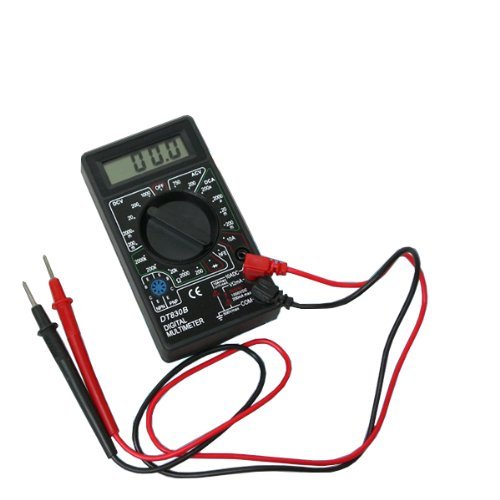

そして、電装作業であると便利なのがテスターです。テスターがあると、電気が来ているか、導通しているか、どこで途切れているかを確認できます。ライトが点かないときに、なんとなく配線を触り続けるより、テスターで確認した方が原因を追いやすいです。
初心者のうちは、テスターを見るだけで少し難しそうに感じるかもしれません。でも、最初は導通確認や電圧確認だけでも十分です。配線がつながっているか、電気が来ているかが分かるだけで、作業の迷いはかなり減ります。
配線作業に必要な工具や用品は、どれも派手なものではありません。でも、こういう地味な道具があるかどうかで、作業の安心感は大きく変わります。電工ペンチでしっかり端子をかしめる。ワイヤーストリッパーで芯線を傷つけずに被覆をむく。熱収縮チューブで接続部を保護する。テスターで確認する。この流れができるだけで、DIYの配線作業はかなり現実的になります。
電装部品の取り付けでステー加工や穴あけが必要になる場合は、金属への穴あけ作業もあわせて確認しておくと安心です。
まとめ
配線同士をつなぐ方法には、ギボシ端子、ハンダ付け、圧着などがあります。どれも配線作業ではよく使われる方法ですが、「これだけ使っておけば絶対に正解」というものではありません。大事なのは、どこで使うのか、あとで外す可能性があるのか、振動や水の影響を受ける場所なのかを考えて選ぶことです。
あとで外す可能性がある場所なら、ギボシ端子はかなり便利です。バイクのウインカーやテールランプ、車のちょっとした電装品など、あとから部品を外す可能性がある場所では、抜き差しできる接続方法にしておくと作業が楽になります。ただし、ギボシ端子も圧着が甘いと接触不良になりますし、水がかかる場所では防水処理も考えた方が安心です。
ハンダ付けは、細い配線や電子工作では使いやすい方法です。うまくできれば電気的な接続は安定しやすいですが、ハンダが染み込んだ部分は配線が硬くなります。バイクや車のように振動が多い場所では、その硬くなった部分の境目に負担がかかり、断線の原因になることもあります。ハンダ付けを使う場合は、接続後に熱収縮チューブなどで保護し、配線がブラブラ動かないように固定することが大切です。
圧着は、端子と配線を工具でかしめて固定する基本的な方法です。ギボシ端子を取り付けるときも、丸型端子やクワ型端子を使うときも、圧着はよく使います。正しく圧着できれば信頼性は高いですが、端子サイズ、配線の太さ、工具の相性が合っていないと、見た目だけそれっぽい危ない接続になることがあります。作業後は軽く引っ張って、抜けないか確認しておくと安心です。
配線作業で初心者がやりがちなのは、被覆をむきすぎる、端子サイズを適当に選ぶ、絶縁処理を忘れる、といった失敗です。作業直後にライトが点いたとしても、接続部分がむき出しだったり、端子が緩かったり、配線が引っ張られる状態だったりすると、あとから接触不良やショートにつながる可能性があります。
配線同士をつなぐ作業は、ただ電気を通すだけではなく、そのあとも安全に電気が流れ続ける状態を作る作業です。
初心者のうちは、まず「あとで外すならギボシ」「外さないなら圧着スリーブやハンダも候補」「水がかかるなら防水」「振動があるなら接続部を固定」と考えると分かりやすいと思います。
電工ペンチ、ワイヤーストリッパー、熱収縮チューブ、テスターなどの基本工具をそろえておくと、配線作業はかなりやりやすくなります。工具があるだけで急にプロになれるわけではありませんが、少なくとも「なんとなくねじってテープで巻く」よりは、ずっと安心できる作業になります。
バイクや車の電装DIYでは、配線のつなぎ方ひとつで作業の仕上がりが変わります。ギボシ、ハンダ、圧着の違いを知っておけば、次に配線をつなぐ場面で「どれを使えばいいんだ？」と迷う時間はかなり減るはずです。配線は地味ですが、電装DIYの土台です。ここを丁寧にやっておくと、あとから原因不明のチカチカや点かないトラブルに悩まされにくくなります。
