配線同士をつなぐ方法を調べていると、「ハンダ付け」という方法が出てきますよね。
ハンダごてで金属を溶かして、配線同士をくっつける。
なんとなく見た目も本格的だし、「ギボシ端子よりしっかりつながりそう」「圧着よりも確実そう」と感じる人も多いと思います。
実際、ハンダ付けは配線接続に使える方法です。細かい配線や基板まわり、電子工作などではよく使われますし、きちんとできれば電気もしっかり流れます。
ただ、ここで少し注意したいのが、ハンダ付けは配線接続の万能選手ではないということです。
特にバイクや車の配線、振動が多い場所、あとから外す可能性がある場所では、ハンダ付けよりもギボシ端子や圧着端子のほうが向いていることがあります。ハンダで固めた部分が硬くなり、動きや振動で配線の根元に負担がかかってしまうこともあるんですね。
つまり、「ハンダ付けできるかどうか」だけで考えると、少し危ないわけです。
大事なのは、その配線がどこに使われるのか、あとで外す可能性があるのか、振動や水分の影響を受ける場所なのか。
そこまで考えて、ハンダ付け・ギボシ端子・圧着を使い分けることです。
この記事では、ハンダ付けが配線接続に向いている場面と、あまり向いていない場面を、ギボシ端子や圧着との違いも含めて、DIY初心者向けにわかりやすく解説します。
配線接続の方法全体を先にざっくり知りたい場合は、こちらの記事でギボシ・ハンダ・圧着の違いをまとめています。
ハンダ付けは配線接続に使える？まず結論から
配線同士をつなぐ方法として、ハンダ付けは普通に使えます。
電線の被覆をむいて、銅線同士を合わせて、そこにハンダを流して固定する。これで金属同士がつながるので、電気を流す接続方法としては成立します。電子工作や基板まわり、小さな配線の補修などでは、ハンダ付けはかなり身近な方法です。
なので、「ハンダ付けは配線接続に使ってはいけないのか？」と聞かれたら、答えは「使えます」です。
ただし、ここで終わらせるとちょっと危ないんですよね。
ハンダ付け自体は配線接続に使える
ハンダ付けは、金属同士をハンダでつないで通電させる方法です。配線の銅線部分にハンダがなじむことで、電気が流れる道を作るイメージですね。
たとえば、LEDの配線をつなぐとき、小さなスイッチの端子に線を付けるとき、基板に部品を取り付けるときなどは、ハンダ付けがよく使われます。細かい作業には向いていますし、うまくできれば見た目もコンパクトに仕上がります。
DIYでも、ちょっとした電装品の配線や、細い線の補修などでハンダ付けを使う場面はあります。
だから、ハンダ付けそのものが悪いわけではありません。むしろ、使う場所を選べばかなり便利な方法です。
問題は、「どんな配線にもハンダ付けが一番いい」と思ってしまうことなんですね。
ただし「何でもハンダが最強」ではない
初心者のうちは、ハンダ付けと聞くと、なんとなく強そうに感じるかもしれません。
ギボシ端子は抜き差しする部品だし、圧着は電線をつぶして固定しているだけに見える。
それに比べると、ハンダ付けは金属を溶かして固めているので、「これが一番確実なんじゃないの？」と思いやすいんです。
でも、配線接続で大事なのは、くっついていることだけではありません。
電気が安定して流れること。
振動で切れないこと。
水分や汚れでトラブルになりにくいこと。
必要なときに外せること。
あとから点検や修理ができること。
このあたりまで考えると、ハンダ付けが必ずしも一番とは言えなくなります。
特にバイクや車の配線は、走行中にずっと振動しています。見た目では止まっているように見えても、実際には細かく揺れ続けています。そこにハンダで固めた部分があると、ハンダが染み込んだところだけ配線が硬くなり、そのすぐ横に力が集中することがあります。
つまり、ハンダでしっかり固めたつもりが、逆にその根元から断線しやすくなる場合もあるわけです。
いや、しっかりしたくてやったのに、そこが弱点になるって、ちょっと納得いかない話ですよね。でも配線って、そういうところがあるんです。
配線の場所・振動・メンテナンス性で判断する
ハンダ付けを使うかどうかは、「つながるかどうか」だけで判断しないほうがいいです。
見るべきポイントは、その配線がどこにあるかです。
たとえば、室内であまり動かない小さな電子部品まわりなら、ハンダ付けは使いやすい方法です。線も細く、スペースも限られていて、端子を使うとかえって大きくなってしまうこともあります。
一方で、バイクや車のライトまわり、ウインカーまわり、ハンドル付近、フェンダー周辺の配線などは、振動や動きの影響を受けやすいです。さらに、あとから外装を外したり、電装品を交換したりする可能性もあります。
そういう場所では、ギボシ端子で抜き差しできるようにしたり、圧着端子でしっかり固定したりしたほうが扱いやすいことがあります。
また、屋外や水がかかる場所では、ハンダ付けしたあとに絶縁処理や防水処理をきちんとしないと、そこからサビや接触不良につながることもあります。ハンダでつなぐことだけに気を取られて、熱収縮チューブやビニールテープ、配線の固定を忘れると、あとで「なんか点かないんだけど？」となるわけです。電装あるあるですね。
なので、ハンダ付けは配線接続に使えます。
ただし、万能ではありません。
大事なのは、ハンダ付け・ギボシ端子・圧着のどれが上か下かではなく、作業する場所に合った方法を選ぶことです。配線が動くのか、振動するのか、あとから外すのか、雨や水分の影響を受けるのか。そこを見てから選ぶと、失敗しにくくなります。
ハンダ付けのメリット｜しっかり通電させやすい接続方法
ハンダ付けのメリットは、きちんと作業できれば金属同士をしっかりつなげられることです。
配線の銅線部分にハンダがなじむことで、電気が流れる道を作れます。ギボシ端子や圧着端子のように端子をかませる方法とは少し違って、線と線、線と端子をハンダで直接つなぐようなイメージですね。
もちろん、ハンダ付けにも失敗はあります。ハンダがうまく流れていない、表面だけくっついている、加熱不足で接触が不安定になる、いわゆる「イモハンダ」になってしまうこともあります。
ただ、正しくできたハンダ付けは、細かい配線作業ではかなり便利です。特に、端子を付けるほどスペースがない場所や、基板まわりのように小さな部品を扱う場所では、ハンダ付けの良さが出やすいです。
金属同士を密着させて電気を流しやすい
ハンダ付けは、配線の銅線や端子部分にハンダを流して、金属同士をつなぐ方法です。
電気は金属部分を通って流れるので、接続部分がきちんとつながっていることが大事です。ハンダがしっかりなじんでいれば、配線同士や配線と端子の間に通電する道ができます。
ギボシ端子や圧着端子の場合は、金属端子で線を挟んだり、つぶして固定したりして接続します。一方、ハンダ付けは、ハンダを介して金属同士をつなぐので、見た目としても「一体化している」感じが出ます。
この「しっかりくっついている感じ」が、初心者にはかなり安心感があるんですよね。
ただし、ここで大事なのは、ハンダが見た目だけで乗っている状態ではダメということです。表面に丸く盛られているだけで、中までうまくなじんでいないと、通電が不安定になることがあります。
見た目は銀色で固まっているのに、実はちゃんとつながっていない。これがハンダ付けの怖いところでもあります。なんかもう、人間関係みたいですね。表面上は仲良さそうなのに、中身はスカスカ、みたいな。配線では勘弁してほしいやつです。
ハンダ付けは、きちんと熱を入れて、線や端子側にもハンダがなじんでいる状態にすることが大事です。
細かい配線や基板まわりでは便利
ハンダ付けが特に便利なのは、細かい配線や基板まわりの作業です。
たとえば、小さなLED、スイッチ、電子部品、基板の端子などに配線をつける場合、ギボシ端子や大きめの圧着端子ではサイズが合わないことがあります。そもそも端子を付けるスペースがないんですね。
そういう場面では、ハンダ付けのほうが作業しやすいことがあります。
細い配線を小さな端子に固定したい。
基板の決まった位置に部品を取り付けたい。
スペースをできるだけ小さくまとめたい。
こういうときにハンダ付けは向いています。
バイクや車の電装でも、スイッチの端子部分やLED部品の配線など、細かい場所ではハンダ付けが使われることがあります。ただし、その場合でも配線がブラブラ動かないように固定したり、熱収縮チューブで絶縁したりすることが大事です。
ハンダでつながったから終わりではなく、そのあとに「動かないようにする」「むき出しにしない」「ショートしないようにする」ところまでやって、ようやく安心できる作業になります。
仕上がりがコンパクトになることもある
ハンダ付けのもうひとつのメリットは、仕上がりをコンパクトにしやすいことです。
ギボシ端子を使うと、オス端子とメス端子、スリーブ、配線の重なりがあるので、どうしても接続部分が少し大きくなります。圧着スリーブや圧着端子も、端子のサイズ分だけ太くなります。
それに比べると、ハンダ付けは配線同士を直接つなげるため、うまく処理すれば接続部分を細くまとめられることがあります。
特に、狭い場所に配線を通したいときや、カバーの中に収めたいときなどは、接続部分が大きいと邪魔になることがありますよね。そういう場面では、ハンダ付けして熱収縮チューブで保護する方法が使いやすい場合もあります。
ただし、コンパクトにできるからといって、無理にハンダ付けを選ぶ必要はありません。
あとから外す可能性がある配線なら、ギボシ端子のほうが便利です。振動が多い場所なら、正しく圧着した端子のほうが向いていることもあります。コンパクトさだけで選ぶと、あとで整備するときに「なんでここハンダで直結したんだよ……」と過去の自分に文句を言うことになります。これはDIYあるあるです。
ハンダ付けは、うまく使えば配線をすっきりまとめられる便利な方法です。
ただし、そのメリットが生きるのは、場所や目的に合っている場合です。通電性、サイズ、作業スペース、あとから外す必要があるかどうか。そこまで考えて選ぶと、ハンダ付けの良さを活かしやすくなります。

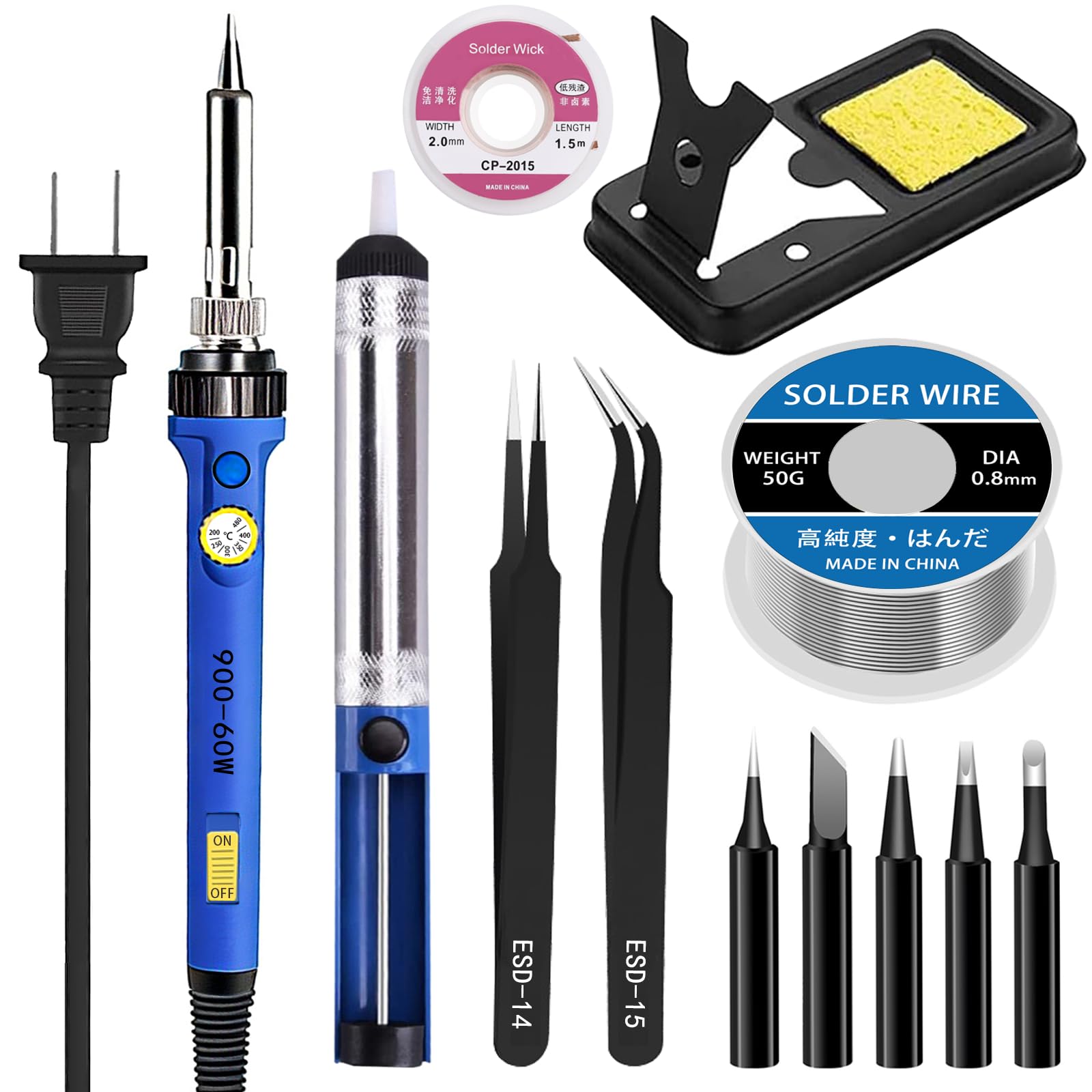

自分はこのタイプを使っています。
もう何年も使っているから意外とコスパは良いと思います。
※Amazonだから当たりはずれはあると思われ・・・ｗ
ハンダ付けのデメリット｜配線が硬くなり断線しやすいことがある
ハンダ付けは便利な接続方法ですが、デメリットもあります。
特に配線接続で注意したいのが、ハンダを流した部分が硬くなるという点です。
電線というのは、本来ある程度しなやかに動くものです。中の銅線が細い線の集まりになっているより線なら、曲がったり揺れたりしても、ある程度動きを逃がしてくれます。ところが、そこにハンダが染み込むと、その部分だけカチッと固まります。
これが見た目には「しっかりした」と感じるんですが、実は場所によっては弱点になることがあります。
特にバイクや車の配線のように、振動が多い場所では要注意です。ハンダで固まった部分は動かないのに、そのすぐ横の配線は振動で動く。すると、硬い部分と柔らかい部分の境目に負担が集中しやすくなります。
結果として、ハンダ付けした部分そのものではなく、その根元のあたりで断線することがあるんですね。
ハンダが染み込むと線が曲がりにくくなる
配線に使われる電線は、細い銅線が何本も集まった「より線」になっていることが多いです。
より線は、1本の硬い線ではないので、ある程度しなやかに曲がります。バイクや車の配線、家電のコードなどが多少曲がってもすぐ切れないのは、このしなやかさがあるからです。
ところが、ハンダ付けをすると、銅線の隙間にハンダが入り込むことがあります。これ自体は悪いことばかりではなく、きちんと通電させるためには必要な面もあります。
ただ、ハンダが広い範囲に染み込みすぎると、その部分だけ一本の硬い棒のようになります。
こうなると、配線が本来持っている柔らかさがなくなります。
ハンダが乗った部分は曲がらず、そのすぐ横だけが曲がる。
つまり、曲がる場所が一点に集中してしまうんです。
たとえば、針金を何度も同じ場所で曲げていると、そこからポキッと折れますよね。配線もそれに近いことが起きる場合があります。
ハンダ付けした直後は問題なくても、使っているうちに少しずつ負担がかかり、ある日突然「あれ、点かないぞ？」となる。電装トラブルって、この「昨日まで大丈夫だったのに」が怖いんですよね。
振動が多い場所では根元に負担が集中しやすい
バイクや車の配線でハンダ付けを考えるときは、振動の影響をかなり意識したほうがいいです。
エンジンの振動、走行中の揺れ、ハンドルを切ったときの動き、外装やフェンダーまわりの細かい振れ。こうした動きは、配線にじわじわ負担をかけます。
特にハンドルまわりやウインカーまわり、ヘッドライトケース内、テールランプ付近などは、配線が動いたり、振動を受けたりしやすい場所です。
そこにハンダ付けした接続部分があると、ハンダで固まった部分と、まだ柔らかい配線部分の境目に力がかかりやすくなります。
これが、いわゆる「根元から切れる」原因になることがあります。
しかも厄介なのは、見た目ではすぐ分からないことです。外側の被覆や熱収縮チューブはきれいなままなのに、中の銅線だけが切れている。これ、めちゃくちゃ嫌なやつです。
テスターを当てないと原因が分からない。
配線を触ると一瞬だけ点く。
走るとまた消える。
もう完全に電装沼です。
だから、振動が多い場所では、ハンダ付けだけで安心するのではなく、配線をしっかり固定することが大事です。接続部分がブラブラしないように、タイラップで固定したり、保護チューブに通したり、曲がる場所を避けたりする必要があります。
ハンダ付けを使うなら、「つなぐ」だけではなく、「動かさない」までセットで考えたほうがいいです。
熱・水分・絶縁処理にも注意が必要
ハンダ付けには、熱を使うという特徴もあります。
ハンダごてで配線を加熱するので、作業に慣れていないと、被覆を溶かしてしまったり、近くの部品を傷めてしまったりすることがあります。配線が細い場合は、加熱しすぎると被覆が縮んだり、銅線が傷んだりすることもあります。
また、ハンダ付けした部分は、作業後の絶縁処理も大事です。
銅線やハンダ部分がむき出しのままだと、ほかの金属部分に触れてショートする可能性があります。バイクや車なら、フレームやステーに触れてしまうこともありますよね。
「ちょっとだけだから大丈夫だろう」と思っても、振動で配線が動けば、あとから当たる場所が変わることもあります。電気って、油断した瞬間に変なところで悪さします。ほんと性格悪いです。
基本的には、ハンダ付けした部分には熱収縮チューブをかぶせて保護するのが安心です。ビニールテープを使う場合もありますが、場所によっては熱や水分、経年劣化でベタついたり、はがれたりすることがあります。
さらに、屋外や水がかかる場所では防水も考えたいところです。
ハンダ付けそのものは接続できていても、そこに水分が入り込むとサビや接触不良の原因になることがあります。特にバイクの配線は、雨、洗車、湿気、泥、振動と、なかなか過酷な環境にさらされます。
なので、ハンダ付けのデメリットは「ハンダが悪い」というより、使う場所と処理を間違えるとトラブルになりやすいということです。
配線が硬くなる。
振動で根元に負担がかかる。
熱で周囲を傷める可能性がある。
絶縁や防水を忘れるとショートや接触不良につながる。
このあたりを知っておくと、「とりあえずハンダでつなげばOK」という考えから一歩進めます。
ハンダ付けは便利です。
ただし、便利だからこそ、向いていない場所に使うとあとで面倒なことになります。特にバイクや車の配線では、ハンダ付けだけで完結させず、振動対策・絶縁・防水・配線固定まで含めて考えることが大切です。
ギボシ端子との違い｜抜き差しできる配線にはギボシが便利
ハンダ付けとギボシ端子の大きな違いは、あとから外せるかどうかです。
ハンダ付けは、配線同士を直接つないで固定する方法です。一度つないでしまうと、外したいときはハンダを溶かすか、配線を切る必要があります。つまり、基本的には「つなぎっぱなし」に近い接続方法なんですね。
一方で、ギボシ端子はオス端子とメス端子を差し込んで接続する方法です。必要なときに抜いて、また差し込めます。
これが、バイクや車の電装作業ではかなり便利です。
たとえば、ウインカー、テールランプ、ヘッドライト、スイッチ、後付けの電装品などは、あとから外す可能性があります。外装を外すとき、部品を交換するとき、トラブルの原因を探すとき、配線が直結されていると作業が一気に面倒になります。
「ここ、外したいだけなのに配線がつながってる……」
これ、地味にイラッとするんですよね。しかも狭い場所だと、もう工具より先に心が折れます。
そういう場面では、ハンダ付けよりもギボシ端子のほうが向いていることがあります。
ギボシ端子はあとから外せるのが強み
ギボシ端子の一番の強みは、配線を抜き差しできることです。
オス端子とメス端子を差し込めば通電し、外せば配線を分離できます。これができるだけで、メンテナンス性がかなり変わります。
たとえば、テールランプを交換したいとき、ギボシ端子で接続されていれば、端子を抜くだけでランプ側の配線を外せます。ウインカー交換でも同じです。配線がギボシでつながっていれば、部品交換のたびに配線を切ったり、ハンダを溶かしたりしなくて済みます。
バイクや車の電装品は、取り付けたら一生そのままというより、あとから外す可能性がけっこうあります。
球切れ、LED化、位置変更、外装交換、車検や点検前の戻し作業、故障確認。
こういう場面を考えると、抜き差しできる接続はかなり助かります。
ハンダ付けで直結してしまうと、そのときはすっきり見えても、あとから作業するときに困ることがあります。
「なんでここギボシにしなかったんだ、過去の自分……」となるわけです。DIYでは、過去の自分が最大の敵になることがあります。
なので、あとから外す可能性が少しでもある配線なら、ギボシ端子はかなり現実的な選択肢になります。
バイクや車の電装カスタムでは使いやすい
バイクや車の電装カスタムでは、ギボシ端子が使いやすい場面が多いです。
理由は、部品交換や点検がしやすいからです。
ウインカーを小さいものに変える。
テールランプを別の形にする。
ヘッドライトケースを外す。
スイッチを交換する。
配線の取り回しを変更する。
こういう作業では、配線を一時的に外したくなることがよくあります。ギボシ端子なら、接続部分を外して部品を分離できるので、作業がかなり楽になります。
特にバイクの場合、外装やライトまわりを何度も外すことがありますよね。
最初は「これで完成！」と思っても、実際に組んでみたら配線が長すぎる、短すぎる、カウルに当たる、ハンドルを切ると引っ張られる、なんてこともあります。
そのたびにハンダ付けをやり直すのは、なかなかしんどいです。
ギボシ端子なら、配線を外して、取り回しを変えて、また差し込むことができます。もちろん、何度も抜き差しすれば端子が緩くなることもありますが、メンテナンス性という意味ではかなり扱いやすいです。
また、ギボシ端子は比較的手に入りやすく、カー用品店やホームセンターでも見つけやすいのもメリットです。DIY初心者でも始めやすい接続方法と言えます。
ただし、使いやすいからといって、どこにでも適当に使えばいいわけではありません。ギボシ端子にも弱点があります。
ただし圧着不足だと抜けや接触不良の原因になる
ギボシ端子で一番注意したいのは、圧着不足です。
ギボシ端子は、電線の銅線部分と被覆部分を端子でかしめて固定します。このかしめが甘いと、引っ張ったときに線が抜けたり、接触が不安定になったりします。
見た目では端子が付いているように見えても、実はしっかり固定されていないことがあります。これがけっこう厄介なんですよね。
たとえば、配線を軽く触るとランプが点く。
走行中だけチカチカする。
振動があると電源が落ちる。
抜けてはいないのに、なぜか接触が不安定。
こういう症状の原因が、ギボシ端子の圧着不足だったということもあります。
初心者がやりがちなのは、ラジオペンチや普通のペンチで無理やり端子をつぶしてしまうことです。これでも一見固定できたように見える場合がありますが、専用の圧着ペンチでかしめたときのように、端子がきれいに電線を抱え込んでいないことがあります。
ギボシ端子を使うなら、できれば電工ペンチや圧着ペンチを使ったほうが安心です。銅線部分だけでなく、被覆部分もしっかり保持できているか確認します。
圧着したあとは、軽く引っ張って抜けないか確認するのも大事です。ここで抜けるなら、走行中の振動ではもっと不安です。作業台の上で抜けるものが、バイクの上で耐えるわけないですからね。
また、端子のサイズと電線の太さが合っていない場合も、抜けや接触不良の原因になります。細すぎる線に大きすぎる端子を使うと、うまくかしめられません。逆に太すぎる線を無理に入れると、端子が変形したり、スリーブが入らなかったりします。
ギボシ端子は、あとから外せる便利な接続方法です。
ただし、便利さを活かすには、正しく圧着することが前提になります。
ハンダ付けは直結向き。
ギボシ端子は抜き差し向き。
この違いを覚えておくと、配線作業で迷いにくくなります。特にバイクや車のように、あとから部品を外したり交換したりする可能性がある場所では、ギボシ端子を使うメリットはかなり大きいです。

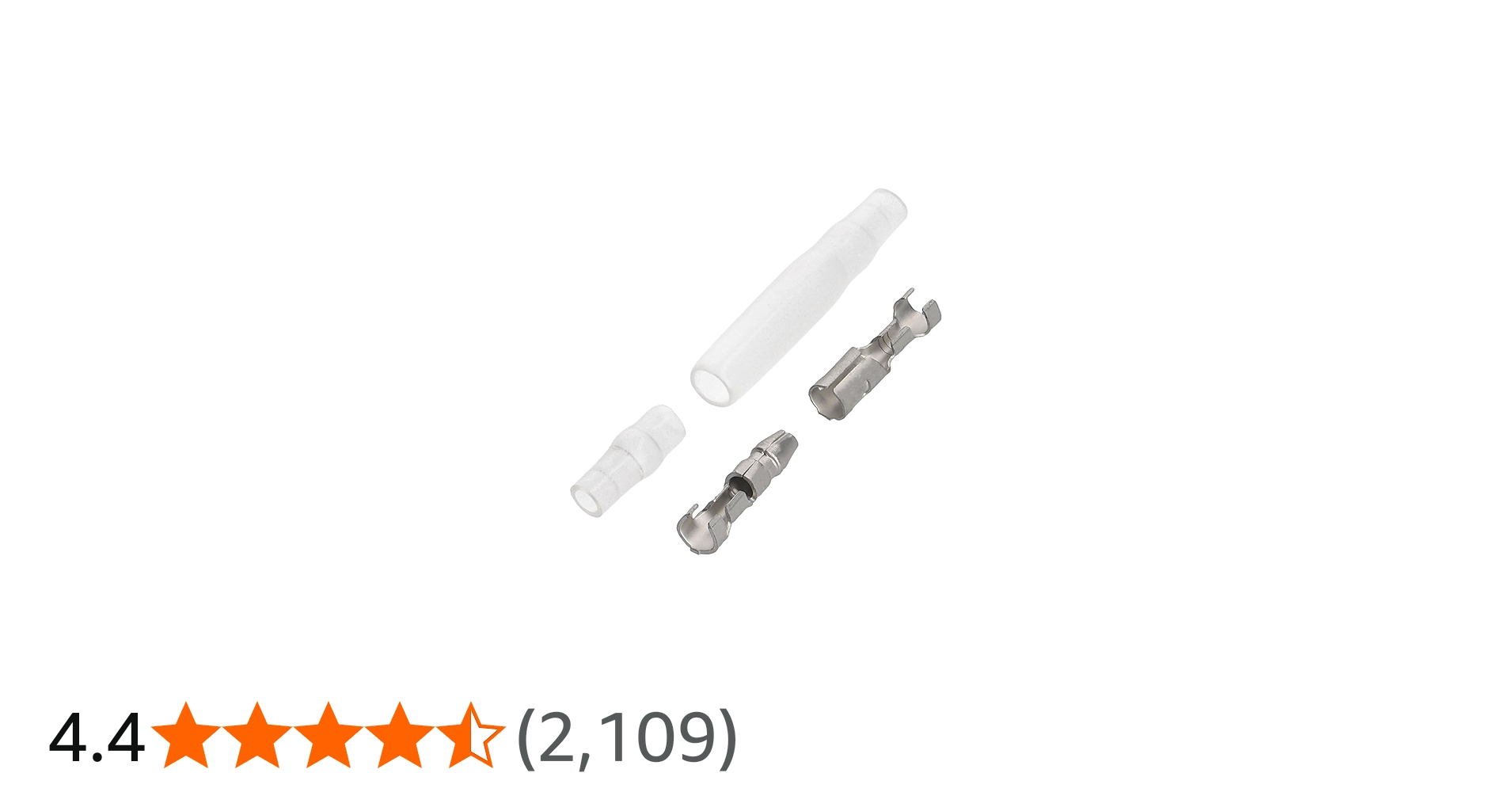

ギボシ端子のオス・メスの違いや、抜けにくく圧着するコツについては、こちらの記事で詳しく解説しています。

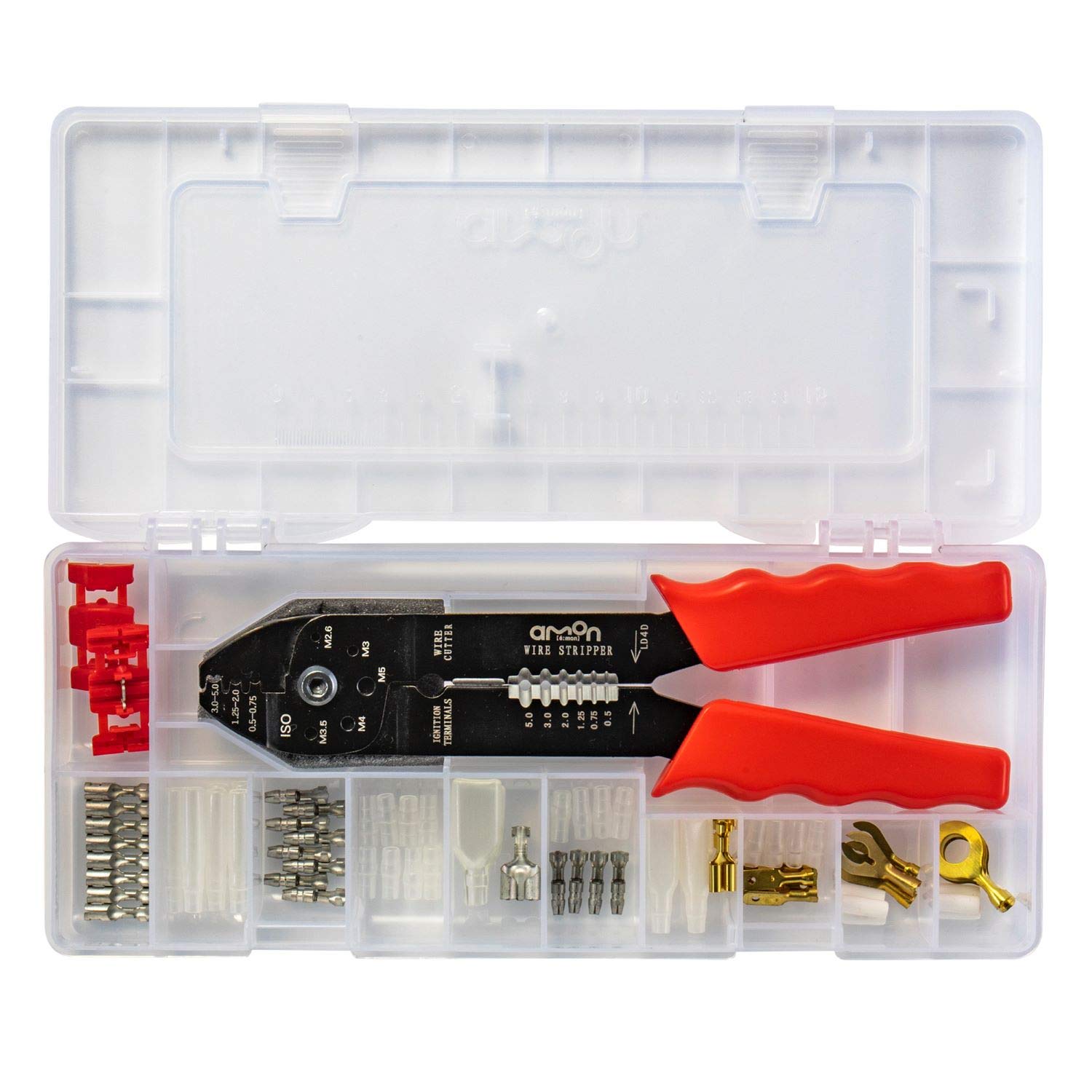

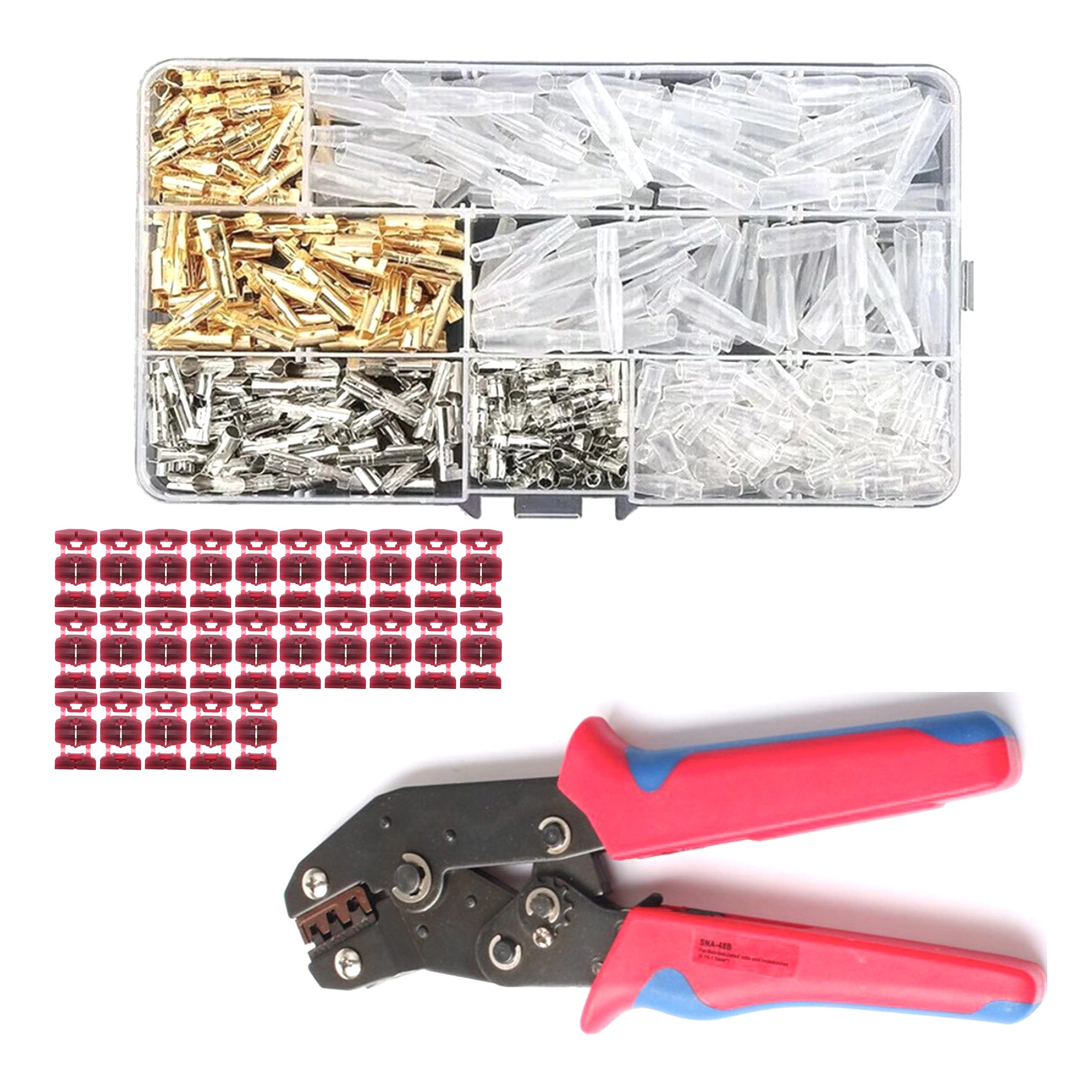

ギボシ端子や圧着作業をこれから始めるなら、端子と工具がセットになったタイプを選ぶと準備がかなり楽です。配線接続の練習にも使いやすく、バイクや車のちょっとした電装DIYにも向いています。
圧着との違い｜振動がある場所では圧着が向いていることも多い
ハンダ付けと圧着の違いも、配線作業ではかなり大事です。
ハンダ付けは、ハンダを溶かして金属同士をつなぐ方法です。一方、圧着は、端子やスリーブを工具でかしめて、電線を物理的に固定する方法です。
「え、つぶしてるだけで大丈夫なの？」と思うかもしれません。初心者のうちは、ハンダで固めたほうが強そうに見えますよね。
でも、バイクや車の配線のように振動がある場所では、正しく圧着された接続のほうが向いていることがあります。理由は、ハンダのように配線の一部を硬く固めすぎず、電線をしっかり保持できるからです。
もちろん、圧着も適当にやれば失敗します。工具が合っていない、端子サイズが合っていない、かしめが甘い、銅線の差し込みが浅い。こうなると、抜けたり、接触不良になったりします。
つまり圧着は、「ただつぶせばいい」作業ではありません。
でも、正しくできればかなり実用的な接続方法です。

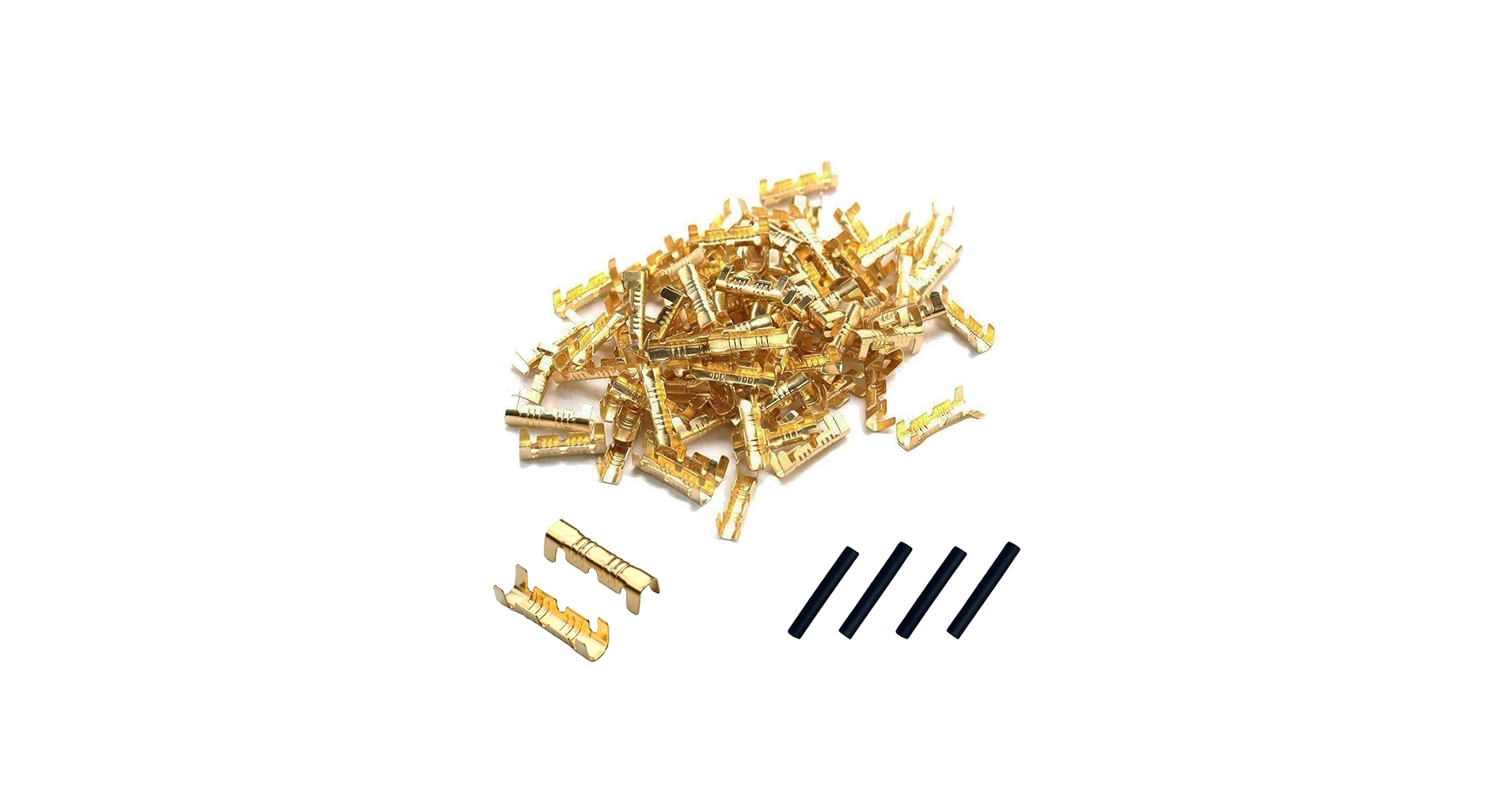

圧着は線をつぶして固定する接続方法
圧着は、端子やスリーブの金属部分を工具でかしめて、電線を固定する方法です。
ギボシ端子も、丸型端子も、クワ型端子も、圧着スリーブも、基本的にはこの「圧着」で電線を固定します。電線の銅線部分を端子の中に入れて、圧着ペンチや電工ペンチでギュッとかしめることで、端子と電線を密着させるわけです。
このとき大事なのは、電線の太さに合った端子を使うことです。
細い線に大きすぎる端子を使うと、いくら工具でかしめても中で線が遊んでしまうことがあります。逆に太い線を小さい端子に無理やり入れると、銅線が一部はみ出したり、端子が変形したりします。
配線作業って、力技でどうにかしたくなる瞬間があるんですよね。
「入らないけど、まあ押し込めばいけるだろう」
「ちょっと細いけど、強めにつぶせば大丈夫だろう」
こういう気持ち、めちゃくちゃ分かります。
でも電気は、そういう雑な作業をあとからちゃんと回収しにきます。しかもだいたい面倒なタイミングで。走ってるときとか、夜とか、雨の日とか。性格悪いです。
圧着は、電線・端子・工具のサイズが合っていて初めて安定します。
ただペンチでつぶすだけではなく、端子が電線をしっかり抱え込む形にすることが大事です。
正しく圧着できれば振動に強い
圧着のメリットは、正しく作業できれば振動に強い接続にしやすいことです。
ハンダ付けの場合、ハンダが染み込んだ部分が硬くなり、その境目に負担が集中しやすくなることがあります。一方、圧着は端子で電線を保持する方法なので、ハンダで線全体を固めるわけではありません。
そのため、配線のしなやかさをある程度残しながら接続できます。
もちろん、端子の根元に無理な力がかかれば圧着でも断線します。圧着なら何をしても大丈夫、という話ではありません。ただ、バイクや車のように振動が多い場所では、正しく圧着したうえで配線を固定しておくと、扱いやすい接続になります。
たとえば、丸型端子をボディアースに使う場合や、クワ型端子をネジ止めする場合、ギボシ端子で電装品を接続する場合などは、圧着がよく使われます。
このとき、端子の根元で配線がブラブラしていると、振動で負担がかかります。圧着したから終わりではなく、配線が引っ張られないように取り回しを考えたり、タイラップで固定したりすることも大事です。
つまり圧着も、接続部分だけを見て判断するのではなく、その周りの配線の動きまで見たほうがいいんですね。
電装作業では、「つながった」だけではまだ半分です。
「抜けない」「揺れない」「擦れない」「水が入りにくい」まで考えて、ようやく安心に近づきます。
専用工具を使わないと失敗しやすい
圧着で失敗しやすい原因のひとつが、工具です。
普通のペンチやラジオペンチで端子をつぶしても、一見固定できたように見えることがあります。でも、端子がきれいに電線を抱え込んでいなかったり、片側だけつぶれていたり、銅線部分だけでなく被覆部分まで変に潰していたりすると、あとから抜けや接触不良の原因になります。
圧着端子には、端子の種類やサイズに合った圧着工具があります。DIY作業なら、まずはギボシ端子や一般的な圧着端子に対応した電工ペンチを用意しておくと作業しやすいです。
工具のかしめ位置も大事です。
端子には、銅線をかしめる部分と、被覆を支える部分があります。
銅線部分は通電のためにしっかり密着させる場所。
被覆部分は、線が引っ張られたときに負担を分散する場所。
ここを間違えて適当にかしめると、見た目は端子が付いていても、実際には弱い接続になってしまいます。
圧着後は、軽く引っ張って抜けないか確認します。これをやるだけでも、かなり失敗を減らせます。作業中にスポッと抜けるなら、その接続は実戦投入しちゃダメです。バイクに付けた瞬間、もう不安要素です。
また、銅線が端子から長くはみ出していないか、被覆をむきすぎていないか、スリーブや熱収縮チューブで保護できているかも確認したいところです。
圧着は地味な作業ですが、配線接続ではかなり重要です。
ハンダ付けのように「溶かしてくっつける」派手さはありませんが、正しく作業すれば、振動がある場所でも使いやすい接続方法になります。
ハンダ付けは細かい配線や基板まわりに向いていることが多い。
圧着は端子を使った実用的な配線接続に向いていることが多い。
この違いを覚えておくと、配線作業で「とりあえずハンダ」ではなく、「ここは圧着のほうがいいかも」と判断しやすくなります。
圧着ペンチの選び方や、端子をしっかりかしめる基本については、こちらの記事でも詳しく解説しています。
ハンダ付けが向いている場面・向いていない場面
ハンダ付けは便利な配線接続方法ですが、向いている場面と向いていない場面があります。
ここを分けて考えないと、「ハンダでつなげば全部安心」と思ってしまいがちです。たしかにハンダ付けは、細かい配線や電子部品まわりではかなり便利です。スペースが狭い場所でも使いやすく、仕上がりもコンパクトにしやすいです。
ただし、バイクや車のように振動が多い場所、配線が動く場所、あとから部品を外す可能性がある場所では、ハンダ付けが必ずしも最適とは限りません。
配線接続で大事なのは、今この瞬間に電気が流れることだけではありません。
しばらく使っても切れないこと。
振動で接触不良になりにくいこと。
水分や汚れに負けにくいこと。
あとから修理や交換ができること。
ここまで考えると、ハンダ付け・ギボシ端子・圧着の使い分けが見えてきます。
向いているのは細かい配線や基板まわり
ハンダ付けが向いているのは、細かい配線や基板まわりの作業です。
たとえば、電子工作の基板に部品を取り付ける場合、小さなLEDの配線をつなぐ場合、スイッチの端子に細い線を付ける場合などは、ハンダ付けが使いやすいです。
こうした場所では、ギボシ端子や圧着端子を使うにはサイズが大きすぎることがあります。端子を付けるスペースがなかったり、接続部分が大きくなりすぎたりするんですね。
ハンダ付けなら、小さな端子や基板のランドに直接配線を固定できます。うまく作業すれば、接続部分をコンパクトにまとめられます。
また、あまり動かない場所にも向いています。
室内の電子工作、ケースの中に固定された配線、基板上の部品など、配線が大きく動かない環境なら、ハンダ付けのメリットを活かしやすいです。
もちろん、こういう場所でも絶縁処理は必要です。配線同士が触れたり、金属ケースに当たったりすればショートする可能性があります。ハンダ付けしたあとに熱収縮チューブを使ったり、端子部分がむき出しにならないようにしたりすることは大事です。
つまり、ハンダ付けは「小さく、細かく、動きが少ない場所」に向いている接続方法と言えます。
向いていないのは動く場所・振動する場所
反対に、ハンダ付けがあまり向いていないのは、動く場所や振動する場所です。
バイクや車の配線では、この条件に当てはまる場所がけっこうあります。
ハンドルまわり、ライトケース内、ウインカー配線、テールランプまわり、フェンダー付近、エンジン周辺、外装の裏側などは、走行中に振動を受けたり、整備のときに動かしたりすることがあります。
こういう場所でハンダ付けをすると、ハンダが染み込んだ部分だけが硬くなり、そのすぐ横に負担が集中することがあります。
配線全体がしなやかに動いてくれればいいのですが、ハンダで固まった部分はあまり曲がりません。すると、硬い部分と柔らかい部分の境目で曲がりやすくなります。
これが続くと、根元から断線する原因になることがあります。
しかも、外から見ただけでは分からない場合があります。熱収縮チューブや被覆はきれいなままなのに、中の銅線だけ切れている。これ、かなり面倒です。
「見た目は問題ないのに、なぜか点かない」
「触ると一瞬だけ点く」
「走ると消える」
こうなると、原因探しが一気にしんどくなります。電装トラブルのイヤなところは、目で見てもすぐ答えが出ないことなんですよね。ネジなら外れてる、折れてる、舐めてる、で分かりやすいんですが、電気は隠れるのがうまいです。
動く場所や振動する場所では、ハンダ付けを完全に避けるべきとは言い切れませんが、使うなら配線固定までセットで考えたほうがいいです。
接続部分がブラブラしないようにする。
曲がる場所のすぐ近くにハンダ付け部分を作らない。
熱収縮チューブで保護する。
必要なら保護チューブやコルゲートチューブに通す。
ここまでやって、ようやく安心に近づきます。
屋外やバイク配線では防水と固定もセットで考える
屋外やバイクの配線でハンダ付けを使う場合は、防水と固定もセットで考えたいところです。
ハンダ付けそのものは、配線同士をつなぐ作業です。
でも、実際の使用環境では、それだけでは足りないことがあります。
バイクなら、雨に当たります。洗車もします。走行中に泥やホコリも入ります。場所によっては、エンジンの熱を受けたり、外装の中でこすれたりすることもあります。
そのため、ハンダ付けした部分をそのままにしておくのは危険です。
銅線やハンダ部分がむき出しならショートの原因になりますし、水分が入り込めばサビや接触不良につながることもあります。ビニールテープだけで巻いておく方法もありますが、場所によっては熱や経年劣化でベタついたり、はがれたりすることがあります。
できれば、熱収縮チューブを使ってしっかり保護したいところです。水がかかりやすい場所なら、防水タイプの熱収縮チューブや防水コネクタを検討するのもありです。
また、接続部分を固定することも大切です。
ハンダ付けした部分が宙ぶらりんのままだと、振動で揺れて根元に負担がかかります。配線がフレームやステーにこすれると、被覆が傷んでショートする可能性もあります。
タイラップで固定する。
こすれそうな場所には保護チューブを使う。
ハンドルを切ったときに配線が引っ張られないか確認する。
外装を取り付けたときに挟み込まないか見る。
こういう地味な確認が、あとから効いてきます。
配線接続は、つないだ瞬間よりも、その後にどれだけ安定して使えるかが大事です。ハンダ付けは便利な方法ですが、屋外やバイク配線で使うなら、「ハンダでつなぐ」だけではなく、「水を入れない」「動かさない」「こすらせない」まで考える必要があります。
ハンダ付けが向いているのは、細かくて動きが少ない場所。
向いていないのは、動きや振動が多く、あとから外す可能性がある場所。
この感覚を持っておくと、配線作業で無理にハンダ付けを選ばなくなります。ギボシ端子や圧着も含めて、その場所に合った方法を選ぶことが大切です。
配線を延長するときの接続方法や絶縁処理については、こちらの記事でも詳しく解説しています。
初心者はどれを選べばいい？ハンダ・ギボシ・圧着の使い分け
ここまで、ハンダ付け・ギボシ端子・圧着の違いを見てきました。
ただ、初心者が実際に作業するときに迷うのは、結局ここなんですよね。
「で、どれを使えばいいの？」という話です。
ハンダ付けはしっかりつながりそう。
ギボシ端子は抜き差しできて便利そう。
圧着は振動に強そう。
それぞれにメリットがあるので、逆に迷ってしまいます。
でも、最初から難しく考えすぎる必要はありません。まずは、その配線をあとから外す可能性があるのか、振動する場所なのか、細かい部品まわりなのか。この3つを考えるだけでも、かなり判断しやすくなります。
配線接続は、正解がひとつだけではありません。
作業する場所、使う部品、あとから整備する可能性によって、向いている方法が変わります。
なので、「ハンダ付けが上」「圧着が上」「ギボシが下」という話ではなく、使い分けが大事です。
配線接続では、端子やハンダ付けの前に、電線の皮むきもかなり大事です。被覆を傷つけずにむく方法はこちらの記事で解説しています。
外す可能性があるならギボシ端子
あとから外す可能性がある配線なら、まず候補にしたいのがギボシ端子です。
バイクや車の電装品は、あとから外すことがけっこうあります。ウインカー、テールランプ、ヘッドライト、スイッチ、後付けのLED、メーターまわりの配線などは、交換や点検、位置変更をすることがありますよね。
こういう場所をハンダ付けで直結してしまうと、外したいときに面倒です。
配線を切る。
ハンダを溶かす。
狭い場所で作業する。
またつなぎ直す。
もう、考えただけでちょっと嫌になります。
ギボシ端子なら、必要なときに抜いて、また差し込めます。部品を交換したいときや、配線の取り回しを変えたいときにも対応しやすいです。
特にDIYでは、一発で完璧に決まらないことも多いです。取り付けてみたら配線が少し短い、外装に当たる、ハンドルを切ると引っ張られる、端子の位置が微妙に邪魔。こういうこと、普通にあります。
そんなときにギボシ端子で接続しておくと、やり直しや点検がかなり楽になります。
ただし、ギボシ端子を使うなら、圧着はしっかり行う必要があります。オス端子とメス端子を付けただけで安心せず、圧着後に軽く引っ張って抜けないか確認します。
抜き差しできる便利さは、ちゃんと端子が付いていることが前提です。
ここが甘いと、便利どころか接触不良の原因になります。
しっかり固定したいなら圧着端子
振動がある場所や、ネジで固定する場所には、圧着端子が向いていることがあります。

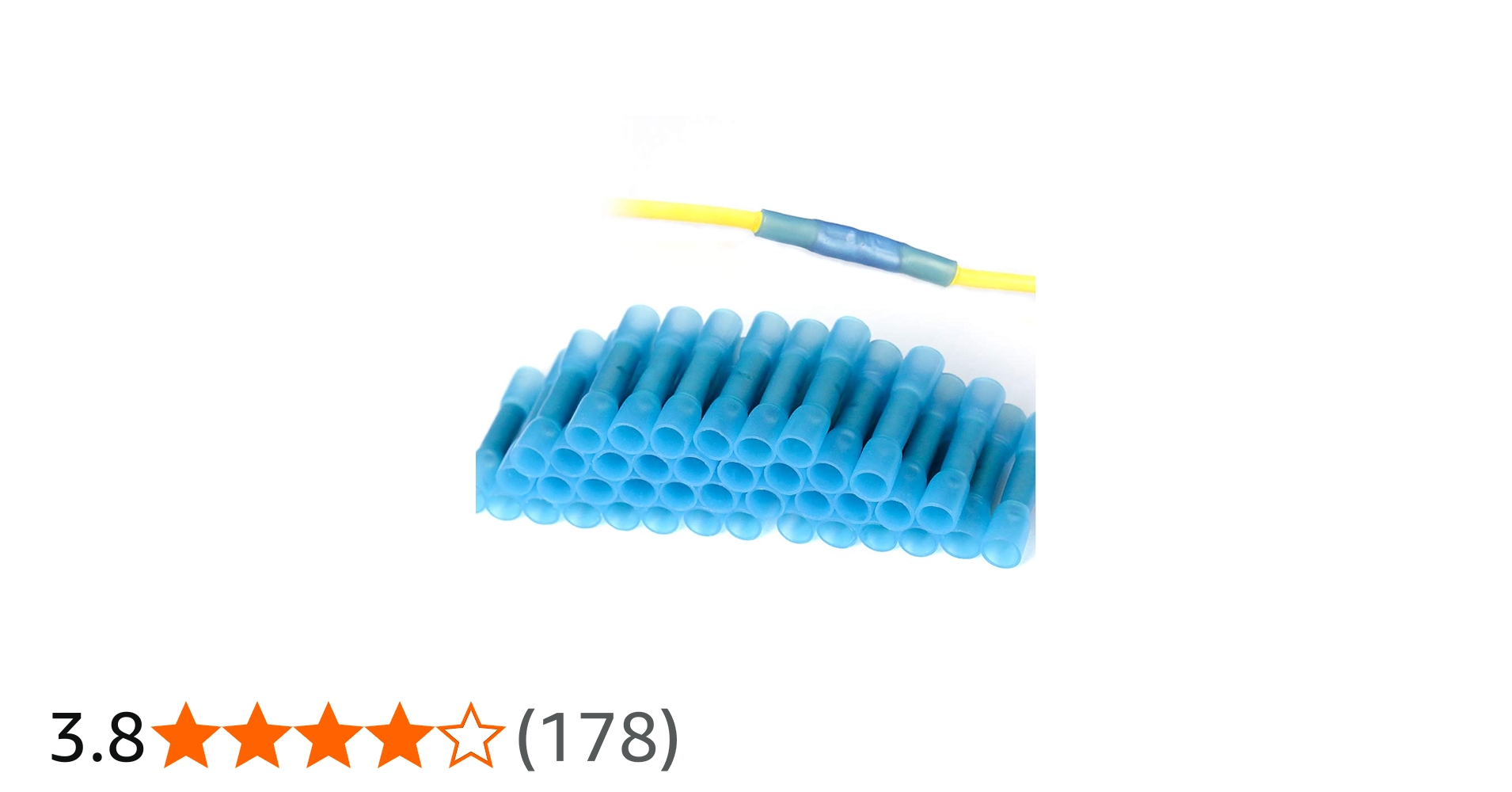

たとえば、丸型端子やクワ型端子を使ってボディアースを取る場合、端子台に配線を固定する場合、圧着スリーブで配線同士をつなぐ場合などです。
圧着は、端子と電線を工具でかしめて固定する方法です。正しく圧着できれば、ハンダ付けのように線の一部を硬くしすぎず、実用的な接続にしやすいです。
バイクや車の配線では、振動があります。
そのため、接続部分だけでなく、配線全体の固定も大事になります。
圧着端子を使う場合も、端子を付けて終わりではありません。配線が引っ張られていないか、端子の根元が無理に曲がっていないか、フレームや金属部分にこすれていないかを確認します。
また、圧着端子は電線の太さに合ったものを選ぶことが重要です。サイズが合っていない端子を使うと、いくら工具でつぶしても安定しません。
ここで普通のペンチを使いたくなる気持ちも分かります。
「とりあえずギュッとやればいけるだろう」と思うんですよね。
でも、圧着はただ潰せばいい作業ではありません。端子が電線をしっかり抱え込むようにかしめる必要があります。できれば、端子に合った電工ペンチや圧着ペンチを使ったほうが安心です。
しっかり固定したい場所では、圧着端子を正しく使う。
これを覚えておくと、配線作業の安定感がかなり変わります。
細かい補修や基板ならハンダ付け
ハンダ付けが向いているのは、細かい補修や基板まわりです。
たとえば、小さなLEDの線をつなぐ、スイッチの端子に細い線を付ける、基板に部品を取り付ける、細い配線をコンパクトにまとめる。こういう場面では、ハンダ付けが便利です。
ギボシ端子や圧着端子では大きすぎる場所でも、ハンダ付けなら小さく接続できることがあります。
また、ケース内に収める電子工作や、あまり動かない場所の細い配線などでも使いやすいです。
ただし、ハンダ付けを使う場合でも、絶縁処理は必須です。ハンダ付けした部分がむき出しのままだと、ほかの配線や金属部分に触れてショートする可能性があります。
熱収縮チューブを使う。
端子部分が露出しないようにする。
配線が動かないように固定する。
このあたりは、ハンダ付けでも同じように大事です。
特に初心者の場合、「ハンダがくっついた！」という達成感で満足してしまうことがあります。これはすごく分かります。初めてハンダがきれいに流れたときって、ちょっと職人になった気がしますからね。
でも、配線作業としては、そのあとが大事です。
ショートしないか。
引っ張られていないか。
振動で根元に負担がかからないか。
熱収縮チューブで保護できているか。
ここまで見て、ようやく実用的な配線になります。
迷ったら「あとで外すか」「振動するか」で考える
ハンダ付け・ギボシ端子・圧着で迷ったら、まずはこの2つを考えると分かりやすいです。
あとで外す可能性があるか。
振動する場所か。
あとで外す可能性があるなら、ギボシ端子が便利です。部品交換や点検がしやすくなります。
振動する場所なら、正しく圧着した端子やスリーブを使い、配線をしっかり固定する方法が向いていることがあります。ハンダ付けを使う場合でも、根元に負担がかからないように配線固定まで考えます。
細かい部品や基板まわりなら、ハンダ付けが使いやすいです。端子が大きすぎる場所や、小さくまとめたい場所ではメリットがあります。
かなりざっくり言うと、こうです。
外したいならギボシ。
固定したいなら圧着。
細かいところはハンダ。
このくらいの感覚で考えると、初心者でも選びやすくなります。
もちろん、実際の作業ではこの3つを組み合わせることもあります。ギボシ端子を圧着して使うこともありますし、細かい部品側はハンダ付け、車体側との接続はギボシ端子、というように分けることもあります。
大事なのは、ひとつの方法にこだわりすぎないことです。
「ハンダ付けができるから全部ハンダ」
「ギボシが楽だから全部ギボシ」
「圧着が強そうだから全部圧着」
こう考えるよりも、その場所に合った接続方法を選ぶほうが、あとでトラブルを減らしやすくなります。
配線接続は、つながれば終わりではありません。
あとから外せるか、振動に耐えられるか、水分やショートを防げるか、整備しやすいか。そこまで考えて、ハンダ付け・ギボシ端子・圧着を使い分けることが大切です。
まとめ：ハンダ付けは便利だけど、配線接続の万能選手ではない
ハンダ付けは、配線接続に使える便利な方法です。
細かい配線や基板まわり、小さな電子部品の接続などでは、ハンダ付けが向いている場面も多いです。うまく作業できれば、接続部分をコンパクトにまとめられますし、電気を流すための道もしっかり作れます。
ただし、ハンダ付けは万能ではありません。
特にバイクや車の配線のように、振動が多い場所、あとから部品を外す可能性がある場所、水分や汚れの影響を受けやすい場所では、ハンダ付けだけで安心とは言い切れません。
ハンダが配線に染み込むと、その部分が硬くなります。すると、硬い部分と柔らかい部分の境目に負担が集中し、振動によって断線しやすくなることがあります。見た目ではきれいにつながっていても、使っているうちに根元で切れてしまうことがあるんですね。
一方で、ギボシ端子はあとから抜き差しできるのが大きなメリットです。
ウインカー、テールランプ、ヘッドライト、スイッチ類など、あとから交換や点検をする可能性がある配線では、ギボシ端子のほうが扱いやすいことがあります。配線を切らずに外せるので、整備やカスタムをするときにも便利です。
圧着は、端子やスリーブで電線をしっかり固定する方法です。
正しく圧着できれば、振動がある場所でも使いやすい接続になります。ただし、普通のペンチでなんとなくつぶすだけでは不安が残ります。電線の太さに合った端子を選び、できれば電工ペンチや圧着ペンチを使って、しっかりかしめることが大切です。
初心者が迷ったときは、まずこう考えると分かりやすいです。
あとから外す可能性があるなら、ギボシ端子。
振動がある場所でしっかり固定したいなら、圧着。
細かい部品や基板まわりなら、ハンダ付け。
もちろん、実際の作業ではこの3つを組み合わせることもあります。部品側はハンダ付け、車体側との接続はギボシ端子、固定部分は圧着端子というように、場所によって使い分けるのが現実的です。
配線接続で大事なのは、「とりあえずつながった」で終わらせないことです。
電気が安定して流れるか。
振動で切れないか。
水分で接触不良にならないか。
あとから外せるか。
ショートしないように保護できているか。
ここまで考えて接続方法を選ぶと、あとからのトラブルを減らしやすくなります。
ハンダ付けは便利です。
でも、何でもハンダで固めれば安心というわけではありません。
ギボシ端子、圧着、ハンダ付け。
それぞれの特徴を知って、作業する場所に合った方法を選ぶことが、DIY配線で失敗しないための大事なポイントです。
