バイクや車の電装DIYをしていると、配線をつなぐ場面って意外と多いですよね。ウインカーを交換したり、テールランプを付け替えたり、LEDライトやスイッチを追加したり。そんなときによく使われるのが、今回紹介するギボシ端子です。
ギボシ端子は、配線同士をつなぐための小さな端子です。オス端子とメス端子を差し込むことで電気を流せるようにして、必要なときには抜いて外すこともできます。つまり、一度つないだら終わりではなく、後から外せるのが便利なところなんですよね。
ただ、このギボシ端子。見た目は単純そうなのに、実際にやってみると意外とつまずきます。
「オスとメスって、どっちを電源側に付けるの？」
「圧着したのに、ちょっと引っ張ったら抜けたんだけど？」
「スリーブって、いつ入れるの？」
「配線の皮って、どのくらいむけばいいの？」
こういう小さな疑問が、作業中に一気に出てくるんです。しかも、ギボシ端子は電気が流れる部分なので、なんとなくで作業すると接触不良やショートの原因になることもあります。小さい部品なのに、わりと責任重大。見た目は地味なのに、仕事はちゃんとしてもらわないと困るやつです。
この記事では、ギボシ端子の基本的な使い方、オス・メスの違い、作業前に確認したい端子サイズ、そして抜けにくい圧着のコツまで、DIY初心者向けにわかりやすく解説します。
配線作業に慣れていない人でも、順番とポイントを押さえれば、ギボシ端子はかなり使いやすい部品です。まずは焦らず、「向き」と「圧着」をしっかり確認しながら進めていきましょう。

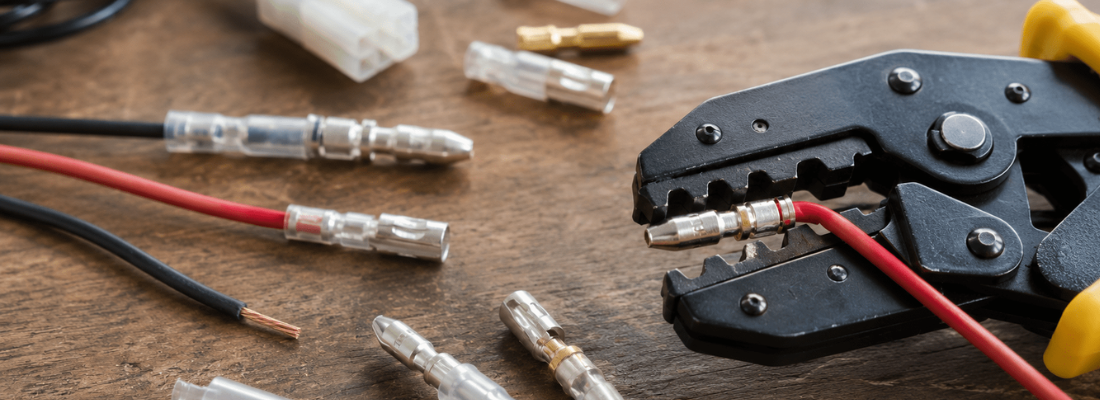

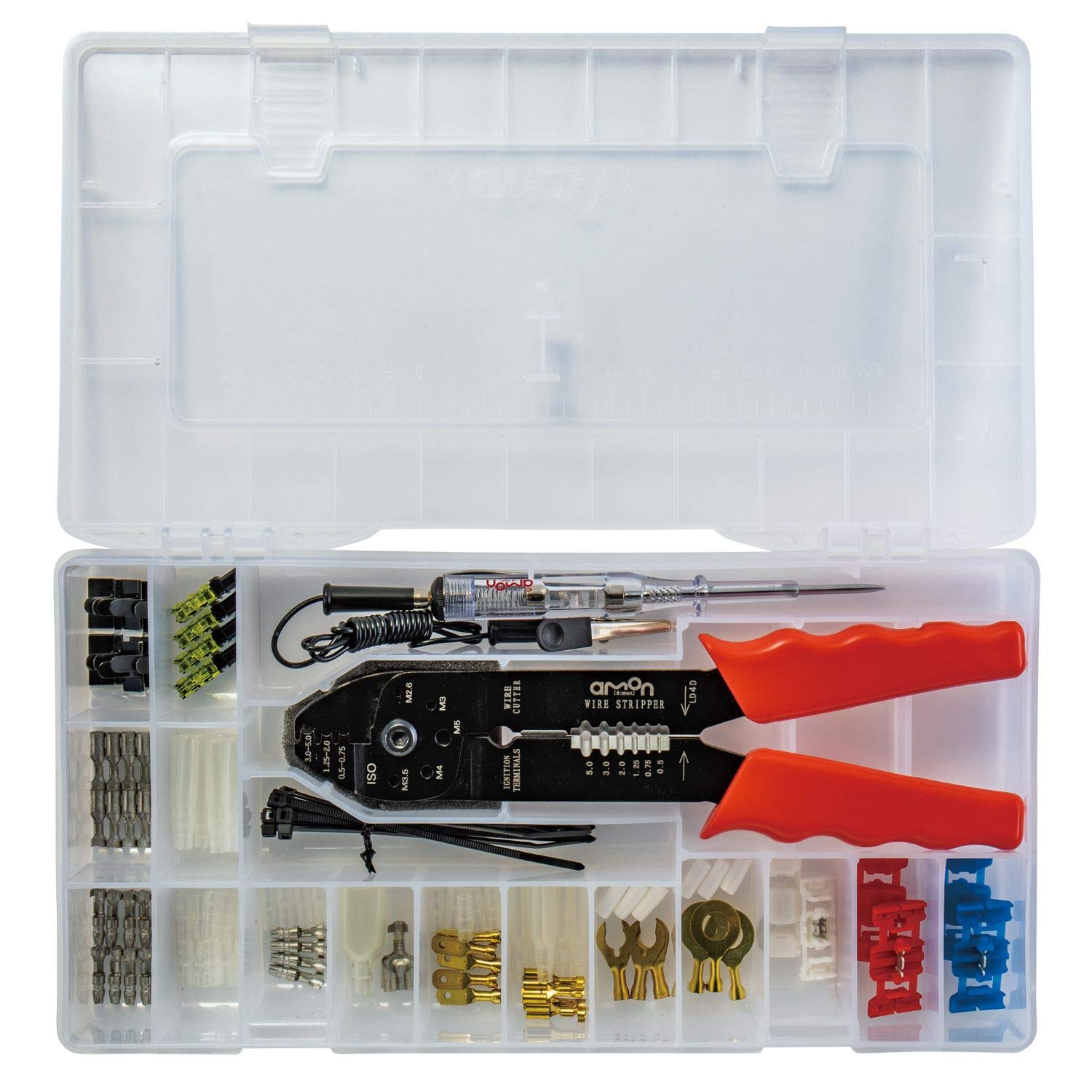

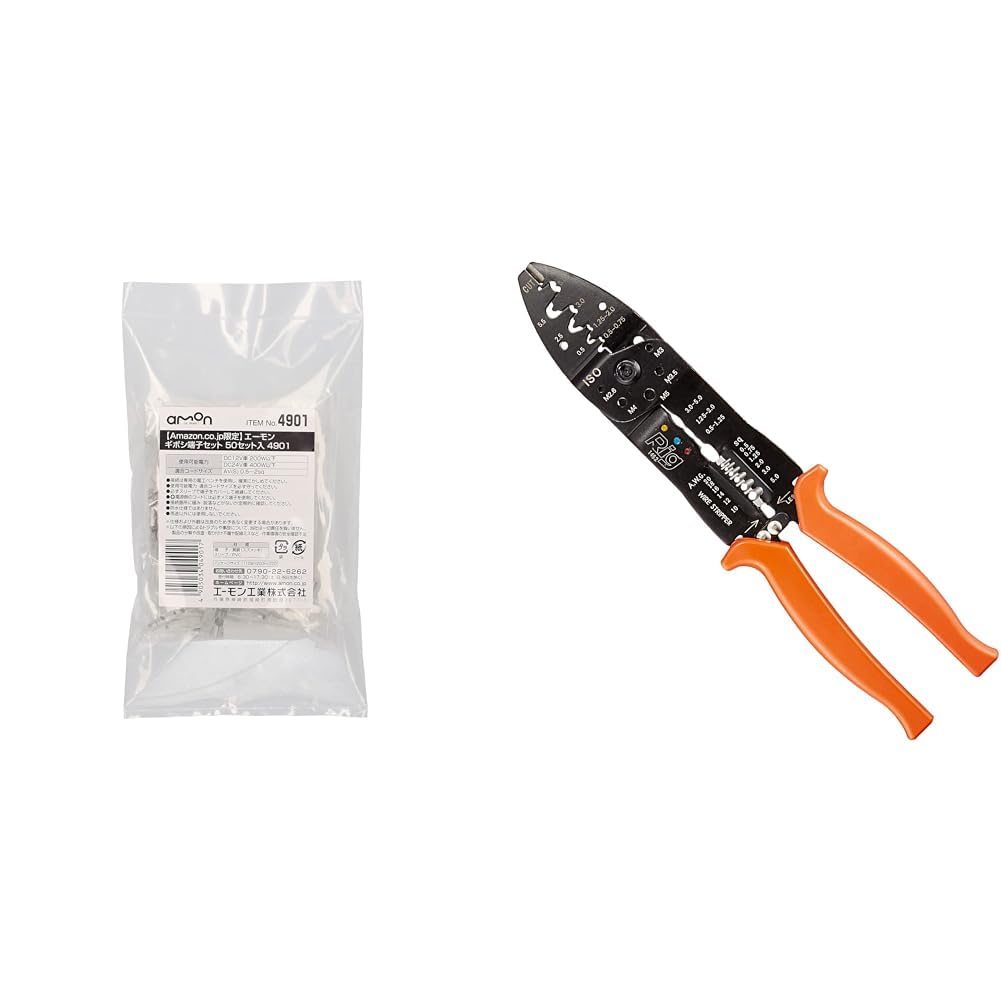

ギボシ端子をこれから初めて使うなら、端子と圧着工具がセットになったものを選ぶと迷いにくいです。必要なものをバラバラに探すより、まずは電工ペンチと端子が入ったセットから始めると作業しやすくなります。
ギボシ端子は「抜き差しできる」配線接続パーツ
ギボシ端子は配線同士をつなぐための端子
ギボシ端子は、電線の先端に取り付けて、配線同士をつなぐための小さな金属端子です。バイクや車の電装DIYではかなりよく使われる部品で、ウインカー、テールランプ、ヘッドライトまわり、スイッチ、LEDライトなど、いろいろな場面で登場します。
仕組みとしては、片方の配線にオス端子、もう片方の配線にメス端子を取り付けて、それを差し込んで接続します。端子同士がしっかりつながることで、電気が流れるようになるわけですね。
見た目は本当に小さな部品ですが、配線作業ではかなり重要です。どれだけ高いライトやウインカーを付けても、ギボシ端子の付け方が甘いと、接触不良になったり、点いたり消えたりする原因になることがあります。地味だけど、ここがちゃんとしていないと全部台無し。まさに縁の下の小さい力持ちです。
ギボシ端子以外にも、配線同士をつなぐ方法にはハンダ付けや圧着スリーブなどがあります。それぞれの違いや使い分けを知りたい場合は、こちらの記事でも詳しく解説しています。
後から外せるのがギボシ端子の便利なところ
ギボシ端子の便利なところは、配線を後から抜き差しできることです。
たとえば、バイクのウインカーを交換したあとに、「やっぱり位置を変えたい」「別のウインカーに付け替えたい」と思うことがありますよね。そんなとき、配線を直接つないでしまっていると、外すたびに切ったり、やり直したりすることになります。
でもギボシ端子でつないでおけば、端子を抜くだけで配線を外せます。もう一度つなぎたいときも、差し込めば接続できます。この“外せる”というところが、DIY作業ではかなり助かるんです。
特にバイクや車の電装まわりは、一度で完璧に位置が決まらないこともあります。カウルを外したり、ライトステーを変えたり、配線の取り回しを見直したりすることもありますよね。そういうとき、ギボシ端子でつないであると作業がやりやすくなります。
ただし圧着が甘いと抜けることがある
便利なギボシ端子ですが、付け方が甘いと抜けることがあります。
特に多いのが、圧着したつもりなのに、軽く引っ張ったらスポッと抜けてしまうパターンです。これは、端子が配線の芯線をしっかり噛んでいなかったり、配線の太さと端子のサイズが合っていなかったり、圧着する位置がズレていたりすると起こりやすくなります。
ギボシ端子は、ただ金属部分をペンチで潰せばいいというものではありません。芯線を押さえる部分、被覆を支える部分、それぞれに役割があります。そこを適当に潰してしまうと、見た目は付いているように見えても、実際にはあまり強く固定されていないことがあります。
そしてバイクや車の場合、走っていると振動があります。作業した直後は大丈夫そうに見えても、圧着が甘いとあとから接触不良になったり、端子が緩んだりする可能性もあります。ギボシ端子は便利ですが、雑に付けると普通に裏切ってきます。小さいくせに、なかなかシビアです。
だからこそ、ギボシ端子を使うときは、オス・メスの向きだけでなく、圧着の仕方も大事になります。次の章では、まず迷いやすいオス端子とメス端子の違いについて見ていきましょう。
ギボシ端子のオス・メスの違い
差し込む側がオス、受ける側がメス
ギボシ端子には、オス端子とメス端子があります。基本的には、細く出っ張っていて相手側に差し込む形になっているものがオス端子。そのオス端子を受ける、筒のような形になっているものがメス端子です。
言葉だけで見ると少しややこしいですが、実物を見ると意外とわかりやすいです。細い金属部分が出ていて「差し込むぞ」という形をしているのがオス。反対に、差し込まれる側の受け口になっているのがメス。まずはこの見分け方で大丈夫です。
ギボシ端子は、このオスとメスを組み合わせて使います。オス同士、メス同士では接続できません。片方の配線にオス、もう片方の配線にメスを取り付けて、差し込むことで電気が流れるようになります。
ここで大事なのは、ただ「つながればOK」ではないということです。ギボシ端子は電気が通る部分なので、どちら側にオスを付けるか、どちら側にメスを付けるかも考えておいた方が安全です。
絶縁スリーブもオス用・メス用で形が違う
ギボシ端子を使うときは、金属端子だけでなく、絶縁スリーブも一緒に使います。絶縁スリーブは、端子の金属部分を覆って、ほかの金属部分に触れにくくするためのカバーです。
このスリーブにも、オス用とメス用があります。オス端子にはオス用スリーブ、メス端子にはメス用スリーブを使うのが基本です。なんとなく似ているので「どっちでもいけるんじゃない？」と思うかもしれませんが、形が合わないと端子がうまく収まらなかったり、差し込みづらくなったりします。
特に初心者のうちは、端子とスリーブをセットで見ておくとわかりやすいです。オス端子を付けるならオス用スリーブを先に配線へ通す。メス端子を付けるならメス用スリーブを先に通す。この順番を作業前に確認しておくと、あとで「あ、スリーブ入れてない……」という悲しい時間を減らせます。
しかもギボシ端子は、一度圧着してしまうと、あとからスリーブを通せないことがあります。端子を付けたあとに気づくと、せっかく圧着した端子を切ってやり直すことになる場合もあります。これはなかなか悔しいです。地味に心が折れます。
電源が来ている側はメス端子にするのが基本
ギボシ端子で迷いやすいのが、「オスとメス、どっちを電源側に付けるの？」というところです。
基本的には、電源が来ている側にはメス端子を使います。理由は、オス端子の方が金属部分が露出しやすいからです。もし電源側にオス端子を付けてしまうと、接続を外した状態で金属部分がどこかに触れて、ショートする可能性があります。
たとえば、バイクや車の電装作業中に、外したオス端子がフレームや金属ステーに触れてしまう。そこに電気が来ていたら、ヒューズが飛んだり、配線に負担がかかったりすることがあります。もちろん状況にもよりますが、できれば避けたいですよね。作業中に「パチッ」とか、あまり聞きたくない音です。
メス端子であれば、金属部分がスリーブの奥に入りやすく、外した状態でも露出を抑えやすくなります。そのため、電源側にはメス端子を付ける、電装品側や先につながる側にオス端子を付ける、という考え方を基本にすると失敗しにくいです。
ただし、既存の配線や車両側の仕様によっては、すでに端子の向きが決まっていることもあります。その場合は、元の配線がどうなっていたかを確認しながら作業するのが大事です。写真を撮っておく、メモを残しておく、左右やプラス・マイナスを分けておく。このあたりをやっておくと、戻すときにかなり助かります。
ギボシ端子のオス・メスは、ただの形の違いではありません。安全に作業するための向きでもあります。次の章では、実際にギボシ端子を付ける前に確認しておきたい、端子サイズと配線サイズについて見ていきます。
作業前に確認したい端子サイズと配線サイズ
ギボシ端子には対応する配線サイズがある
ギボシ端子を使う前に、まず確認しておきたいのが端子サイズと配線サイズです。ギボシ端子は、どんな太さの配線にも同じように使えるわけではありません。端子には、それぞれ対応する配線の太さがあります。
バイクや車の電装DIYで使う配線は、見た目だけだと太さの違いがわかりにくいことがあります。細い配線もあれば、少し太めの配線もありますよね。そこに合っていないギボシ端子を使うと、圧着したつもりでもしっかり固定できなかったり、逆に配線がうまく端子に入らなかったりします。
特に初心者のうちは、「ギボシ端子なら全部同じでしょ」と思いがちです。正直、見た目はどれも似ていますからね。小さい金属のやつです。だいたい同じに見えます。でも、配線の太さに合っていない端子を使うと、あとで抜けやすくなったり、接触不良の原因になったりします。
ギボシ端子を買うときは、パッケージに対応する配線サイズが書かれていることが多いです。たとえば「0.5sq〜2.0sq」などのように表示されている場合があります。使う配線の太さと、端子の対応サイズが合っているかを確認してから作業すると安心です。
配線が細いと圧着しても抜けやすい
ギボシ端子で失敗しやすいのが、細い配線に対して端子が大きすぎるパターンです。配線が細いと、端子のツメを圧着しても芯線をしっかり抱え込めないことがあります。見た目では潰れているように見えても、実際には中であまり噛んでいないことがあるんです。
この状態だと、作業直後はつながっているように見えても、軽く引っ張っただけで抜けることがあります。さらにバイクや車の場合は、走行中の振動もあります。取り付けた直後は大丈夫でも、あとから接触不良になったり、気づいたら端子が緩んでいたりすることも考えられます。
「ちゃんと圧着したのに抜けた」というときは、力が足りなかっただけではなく、そもそも端子と配線のサイズが合っていない可能性もあります。ここを見落とすと、何回やっても同じように抜けます。力で解決しようとして、さらに端子をグニャグニャにしてしまうこともあります。これはなかなか悲しいやつです。
細い配線を使うときは、その配線に合った端子を選ぶことが大事です。無理に大きい端子を使うより、配線サイズに合った端子を使った方が、圧着もしやすく、抜けにくくなります。
作業前にスリーブを通す順番も確認する
ギボシ端子の作業で、かなり多い失敗がスリーブの入れ忘れです。これは本当にあります。作業に集中して、被覆をむいて、端子をセットして、よし圧着できたと思った瞬間に気づくんです。
「あ、スリーブ入れてない……」
この瞬間、ちょっと時間が止まります。
ギボシ端子の絶縁スリーブは、基本的に端子を圧着する前に配線へ通しておきます。先にスリーブを通してから、被覆をむいて、端子を圧着する。この順番です。端子を圧着したあとでは、スリーブを通せないことが多いので、忘れるとやり直しになる場合があります。
また、オス端子にはオス用スリーブ、メス端子にはメス用スリーブを使います。スリーブの向きや種類を間違えると、端子がきれいに収まらなかったり、接続したときにうまくカバーできなかったりします。
作業前には、端子のオス・メス、スリーブの種類、配線サイズ、この3つを先に確認しておくと失敗が減ります。小さな確認ですが、あとからやり直す手間を考えるとかなり大事です。
ギボシ端子の基本的な付け方
先に絶縁スリーブを配線に通す
ギボシ端子を取り付けるときは、まず最初に絶縁スリーブを配線へ通します。いきなり被覆をむいたり、端子を圧着したりしたくなるかもしれませんが、ここは先にスリーブです。これを忘れると、あとでかなり面倒になります。
絶縁スリーブは、ギボシ端子の金属部分を覆うためのカバーです。オス端子にはオス用スリーブ、メス端子にはメス用スリーブを使います。端子を圧着したあとにスリーブを入れようとしても、端子が邪魔になって通せないことが多いので、作業の最初に通しておくのが基本です。
このとき、スリーブの向きにも注意します。あとで端子側にスライドさせて金属部分を覆うので、向きが逆だとうまく収まらないことがあります。細かいことですが、こういうところで地味に時間を取られるんですよね。「なんか入らないな」と思ったら、だいたい向きか種類が違っています。
初心者のうちは、端子を圧着する前に一度こう確認しておくと安心です。スリーブは入れたか。オス用・メス用は合っているか。向きは大丈夫か。この3つを見てから次に進むだけで、やり直しはかなり減ります。
被覆をむいて芯線を出す
スリーブを通したら、次は配線の先端の被覆をむいて芯線を出します。被覆というのは、電線の外側を覆っているビニールのような部分です。この被覆を少しだけむいて、中の銅線を出してからギボシ端子に差し込みます。
ここで大事なのは、むきすぎないことです。芯線を長く出しすぎると、端子に圧着したあとも金属部分が余って見えてしまうことがあります。金属部分が露出していると、ほかの金属に触れてショートする原因になることもあるので、必要以上に長くむかない方が安全です。
逆に、短すぎてもよくありません。芯線が短いと、端子の圧着部分にしっかり届かず、圧着しても十分に固定できないことがあります。見た目では付いているように見えても、軽く引っ張ると抜けてしまうこともあります。
目安としては、ギボシ端子の芯線を挟む部分に、芯線がきちんと収まるくらいです。端子を横に当てて、「このくらいむけばよさそうだな」と確認してから被覆をむくと失敗しにくいです。最初は少し慎重なくらいでちょうどいいです。勢いでガバッとむくと、だいたい長すぎます。勢い、大事なときもありますが、ここではいりません。
被覆をむくときは、ワイヤーストリッパーを使うと作業しやすくなります。ニッパーやカッターでもできないことはありませんが、芯線を傷つけることがあります。芯線に傷が入ると、そこから切れやすくなる場合もあるので、できれば配線の太さに合った工具でむくのが安心です。

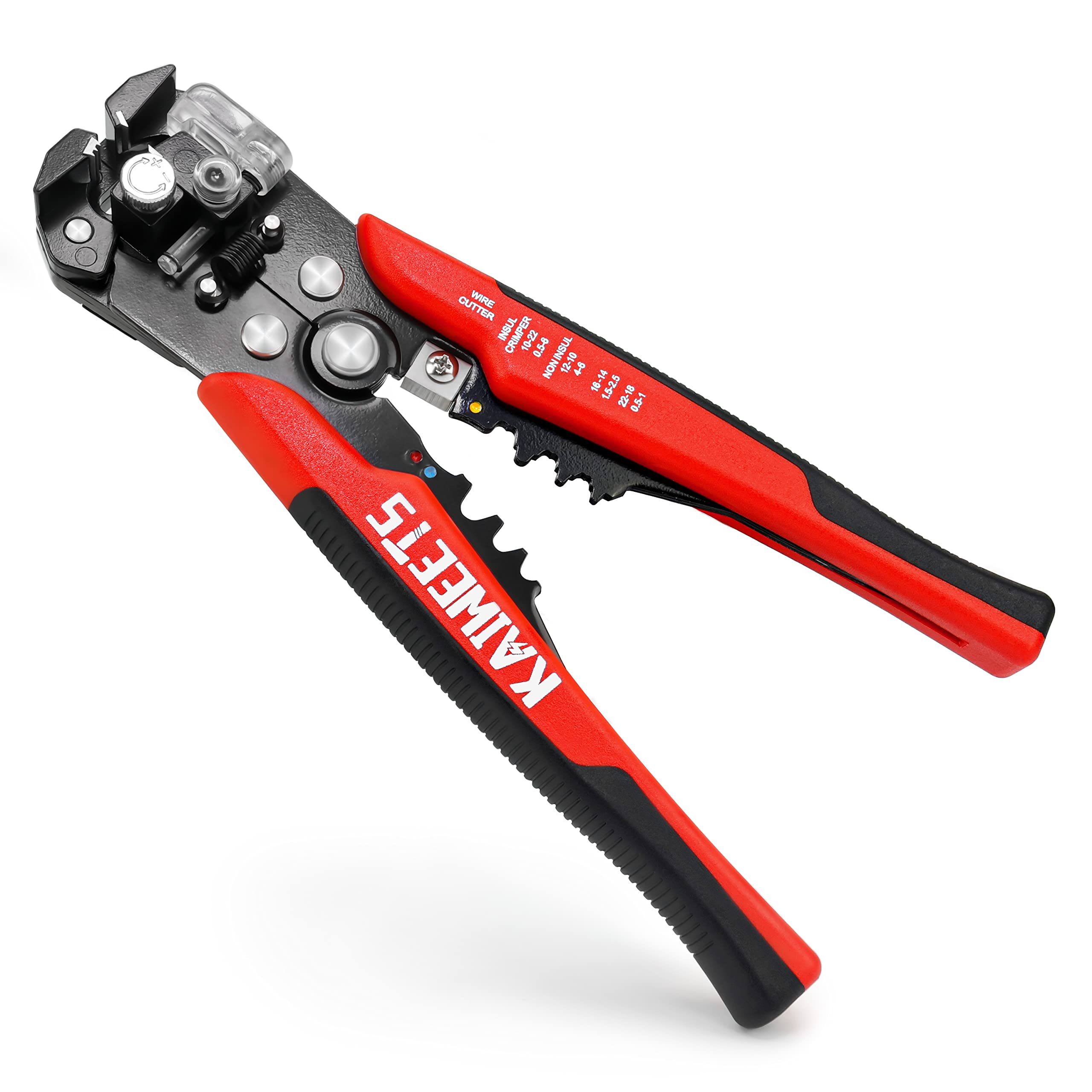

被覆むきに不安がある場合は、ワイヤーストリッパーを使うと作業が安定しやすくなります。電線の皮むきについては、こちらの記事でも詳しく紹介しています。
芯線部分と被覆部分をそれぞれ圧着する
被覆をむいて芯線を出したら、ギボシ端子に配線を差し込みます。このとき、芯線は端子の芯線を圧着する部分に、被覆は被覆を支える部分に来るように位置を合わせます。ギボシ端子には、芯線を押さえるツメと、被覆を支えるツメがあります。この2つをそれぞれ正しい位置で圧着するのが大事です。
まず芯線部分を圧着します。芯線が端子の中でバラバラにならないように軽く整えて、圧着部分にしっかり入れてから電工ペンチや圧着ペンチでかしめます。ここが甘いと、電気の通りが悪くなったり、端子が抜けやすくなったりします。
次に、被覆部分を支えるツメを圧着します。ここは電気を流すためというより、配線を固定して負担を減らすための部分です。芯線だけで引っ張りに耐えるのではなく、被覆側も一緒に支えることで、端子が抜けにくくなります。
ここで注意したいのは、力まかせに潰しすぎないことです。強く潰せば強くなるような気がしますが、端子が変形しすぎると差し込みにくくなったり、芯線を傷めたりすることがあります。大事なのは、正しい位置でしっかり圧着することです。ギュッと潰すだけではなく、「ちゃんと噛ませる」という感覚に近いです。
圧着が終わったら、スリーブを端子側に戻して金属部分を覆います。そして最後に、軽く引っ張って抜けないか確認します。この確認までが、ギボシ端子を付ける作業のひと区切りです。付けたら終わりではなく、抜けないか見る。ここまでやっておくと、あとから「点かない」「接触が悪い」「なんか抜けてた」というトラブルを減らしやすくなります。
配線が短くて届かない場合は、ギボシ端子だけでなく、延長方法や絶縁処理もあわせて考える必要があります。配線延長の基本はこちらの記事でまとめています。
抜けにくい圧着にするためのコツ
芯線を端子の奥までしっかり入れる
ギボシ端子を抜けにくくするために、まず大事なのが芯線の差し込み位置です。被覆をむいた芯線が、端子の圧着部分にきちんと入っていないと、どれだけ強く潰しても固定が甘くなります。
ありがちなのが、芯線の入り方が浅いまま圧着してしまうパターンです。見た目では端子が付いているように見えても、実際には芯線の一部しか噛んでいない状態になっていることがあります。これだと、軽く引っ張っただけで抜けたり、最初は大丈夫でも振動で緩んだりしやすくなります。
ギボシ端子に配線を差し込むときは、芯線が端子の芯線用のツメの位置にしっかり来ているかを確認します。芯線が手前すぎてもダメですし、逆に奥へ入れすぎて、被覆まで芯線の圧着部分に入り込んでしまってもよくありません。芯線は芯線を噛む場所へ、被覆は被覆を支える場所へ。この位置合わせがかなり大事です。
圧着前に一度、横から見て確認するクセをつけると失敗が減ります。ギボシ端子は小さいので、慣れないうちは「まあこんなもんか」で進めたくなりますが、この“まあこんなもんか”があとで抜ける原因になります。小さい部品ほど、雑にやると正直に結果が出ます。ほんと、こういうところだけ真面目です。

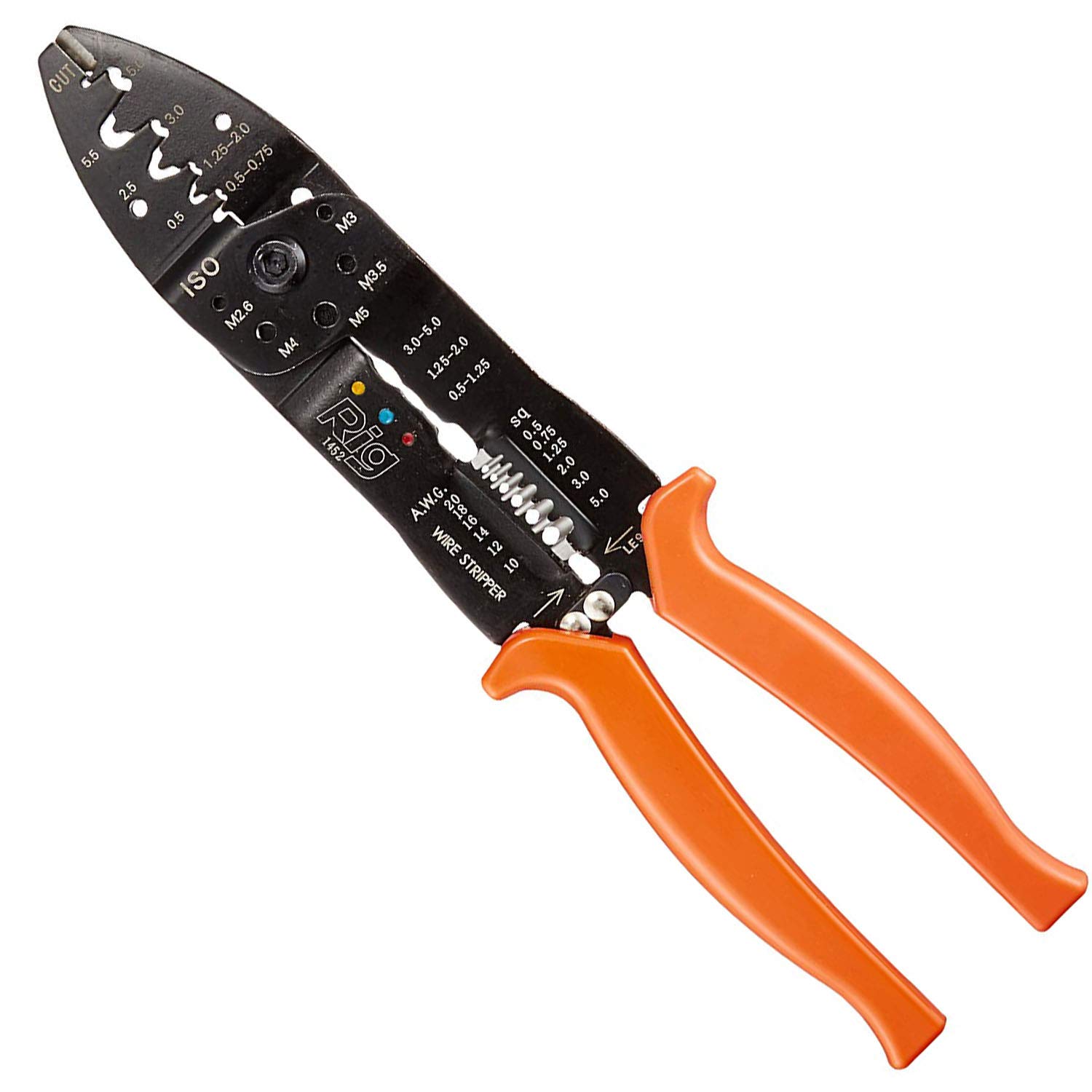

ギボシ端子をしっかり圧着するには、端子に合った電工ペンチを使うことが大切です。普通のペンチで無理に潰すより、圧着用の工具を使った方が、芯線部分と被覆部分を分けて固定しやすくなります。
芯線だけでなく被覆も支える
ギボシ端子の圧着で大事なのは、芯線だけを固定しないことです。芯線部分を圧着するのはもちろん大事ですが、それだけだと配線を引っ張ったときの負担が芯線に集中してしまいます。
ギボシ端子には、芯線をかしめる部分とは別に、配線の被覆を支える部分があります。この被覆側のツメをきちんと圧着することで、配線全体を支える形になります。つまり、電気を通すための固定と、引っ張りに耐えるための固定を分けて考えるわけです。
被覆側をまったく支えていないと、配線を少し動かしただけでも芯線部分に負担がかかります。バイクや車のように振動がある場所では、この負担がじわじわ効いてくることがあります。最初は点いていたライトが、しばらくしてからチラつく。ウインカーがたまに点かない。そういう接触不良の原因が、実はギボシ端子の圧着だった、なんてこともありえます。
ただし、被覆側を圧着するときも、潰しすぎには注意です。被覆を支える部分なので、力任せにグシャッと潰せばいいわけではありません。配線の外側を軽く抱え込むように固定するイメージです。芯線を噛む場所、被覆を支える場所、それぞれの役割を意識すると、圧着の精度が上がります。
端子サイズと配線サイズを合わせる
抜けにくい圧着にするには、圧着のやり方だけでなく、端子と配線のサイズ合わせも重要です。どれだけ丁寧に圧着しても、そもそも端子が配線に合っていなければ、しっかり固定しにくくなります。
細い配線に対して大きすぎるギボシ端子を使うと、ツメをかしめても芯線をうまく抱え込めないことがあります。逆に、太すぎる配線に小さな端子を使うと、芯線がきれいに収まらず、無理やり押し込むような状態になります。どちらも、きれいな圧着にはなりにくいです。
「ギボシ端子が抜ける」とき、つい圧着ペンチの握り方や力加減ばかり疑いたくなりますが、実はサイズ選びの時点で失敗していることもあります。力でどうにかしようとして、端子を必要以上に潰してしまうと、今度は差し込み部分が変形して、オス・メスがうまく接続できなくなることもあります。こうなると、もう何を直しているのかわからなくなります。DIYあるあるです。
ギボシ端子を選ぶときは、パッケージに書かれている対応配線サイズを確認します。配線側も、できれば太さを確認しておくと安心です。特にバイクや車の電装では、細めの配線を扱うことも多いので、「なんとなく手元にある端子」で済ませず、サイズが合っているかを見ておきたいところです。
ギボシ端子をしっかり固定するには、端子に合った圧着工具を使うことも大切です。圧着ペンチの基本的な選び方や使い方は、こちらの記事で詳しく解説しています。
圧着後は軽く引っ張って確認する
圧着が終わったら、最後に必ず軽く引っ張って確認します。これはかなり大事です。見た目ではうまく付いているように見えても、実際に引っ張ってみると抜けることがあります。
ここで抜けるなら、実際に使っている途中でも抜ける可能性があります。むしろ作業中に抜けてくれた方がまだマシです。取り付け後にカウルを戻して、配線をまとめて、よし完成と思ったあとで接触不良が出る方が面倒です。そこからまた外して探すのは、なかなかの修行です。
確認するときは、力任せに思いきり引っ張る必要はありません。あくまで軽く引っ張って、端子が配線から抜けないかを見る程度です。怪力大会ではなく、確認作業です。強く引っ張りすぎると、正常に圧着できているものまで傷めることがあります。
もし軽く引っ張って抜けるなら、圧着が甘い、芯線の位置が悪い、端子サイズが合っていない、被覆側が支えられていない、などの原因が考えられます。そのまま使わず、端子を付け直した方が安心です。
ギボシ端子の圧着は、作業そのものは小さいですが、確認まで含めてひとつの作業です。圧着して終わりではなく、引っ張って確認する。ここまでやることで、後からのトラブルをかなり減らせます。
ギボシ端子でよくある失敗と対策
スリーブを入れ忘れる
ギボシ端子の作業でかなり多い失敗が、絶縁スリーブの入れ忘れです。
作業の流れとしては、先に配線へスリーブを通してから、被覆をむいて、端子を圧着します。ところが、実際に作業していると、つい端子の圧着に意識が向いてしまって、スリーブを入れずに圧着してしまうことがあります。
圧着したあとに「あ、スリーブ入れてない」と気づいた瞬間、なかなか切ないです。ギボシ端子の場合、端子を付けたあとからスリーブを通せないことが多いので、せっかく圧着した端子を切って、もう一度やり直すことになる場合があります。
対策としては、作業前にスリーブを先に配線へ通すクセをつけることです。いきなり被覆をむかず、いきなり端子を持たず、まずスリーブ。これを自分の中で作業の最初の一手にしておくと、かなり失敗を減らせます。
さらに、オス端子にはオス用スリーブ、メス端子にはメス用スリーブを使います。スリーブの種類や向きも、圧着前に確認しておくと安心です。小さい部品ですが、ここを間違えると地味に面倒です。ギボシ端子って、こういう細かいところで初心者を試してくるんですよね。
オス・メスを逆に付けてしまう
次に多いのが、オス端子とメス端子の向きを間違える失敗です。
ギボシ端子は、オスとメスがセットになって初めて接続できます。片方にオス、もう片方にメスを付ける必要がありますが、問題は「どちら側にオスを付けるか」です。
基本的には、電源が来ている側にはメス端子を付けるのが安心です。オス端子は金属部分が露出しやすいので、外した状態でフレームや金属ステーなどに触れると、ショートの原因になることがあります。
たとえばバイクの電装作業で、電源側にオス端子を付けたまま外しておくと、何かの拍子に金属部分が車体に触れるかもしれません。ヒューズが飛ぶくらいで済めばまだいいですが、配線に負担がかかるのは避けたいところです。作業中に「パチッ」とか聞こえると、心臓にもよくありません。
対策としては、作業前に「電源側はメス」と決めて確認することです。既存の配線を加工する場合は、外す前に写真を撮っておくのもおすすめです。特にウインカーやライトまわりは、左右やプラス・マイナスがわからなくなることがあります。写真を撮っておくと、あとで自分を助けてくれます。
圧着したのに端子が抜ける
「ちゃんと圧着したはずなのに、軽く引っ張ったら抜けた」というのも、ギボシ端子ではよくある失敗です。
この原因はいくつかあります。端子サイズと配線サイズが合っていない。芯線の差し込みが浅い。被覆をむきすぎて位置がズレている。芯線部分だけを潰して、被覆側を支えられていない。圧着する場所が違っている。こういった小さなズレが重なると、端子は思ったより簡単に抜けます。
特にありがちなのは、「潰れているから大丈夫」と思ってしまうことです。ギボシ端子は、ただ金属をペンチで潰せば固定できるわけではありません。芯線を噛む場所、被覆を支える場所、それぞれがきちんと合っていないと、見た目だけ圧着されたような状態になります。
対策としては、圧着する前に芯線の位置を確認すること。端子のツメが芯線をしっかり抱え込む位置に来ているか、被覆側のツメが配線を支える位置に来ているかを見てから圧着します。
そして圧着後は、軽く引っ張って確認します。ここで抜けるなら、実際に使っている途中でも抜ける可能性があります。カウルを戻したあとに接触不良を探すより、その場で抜けてくれた方がまだ助かります。いや、抜けてほしくはないんですけどね。
配線をむきすぎて金属部分が見えてしまう
被覆をむきすぎるのも、ギボシ端子でよくある失敗です。
芯線を長く出しすぎると、端子を圧着したあとに金属部分が余って見えてしまうことがあります。スリーブである程度は覆えますが、むきすぎた芯線が変な位置に出ていると、ショートの原因になる可能性があります。
逆に、被覆をむく長さが短すぎると、芯線が端子の圧着部分まで届かず、固定が甘くなります。つまり、長すぎても短すぎてもよくないわけです。なんとも細かい話ですが、電装作業はこういう細かさが大事だったりします。
対策としては、端子を配線に当てて、どのくらい被覆をむけばいいか確認してから作業することです。最初から感覚だけでむくより、端子の圧着部分に合わせて長さを見る方が失敗しにくいです。
ワイヤーストリッパーを使えば、配線を傷つけにくく、一定の長さでむきやすくなります。ニッパーやカッターでもできないことはありませんが、芯線を切ってしまったり、傷を入れてしまったりすることがあります。慣れないうちは、専用工具を使った方が作業は安定します。
差し込みが甘くて接触不良になる
ギボシ端子は、圧着だけでなく、オス端子とメス端子の差し込み具合も大事です。しっかり奥まで差し込まれていないと、接触不良の原因になることがあります。
差し込みが甘いと、最初は点いていても、振動で少しずつ緩んだり、角度によって通電したりしなかったりすることがあります。ライトがチラつく、ウインカーがたまに点かない、触ると点く。こういう症状が出ると、原因探しがかなり面倒です。
対策としては、接続するときに端子が奥まで入っているか確認することです。ギボシ端子は、しっかり差し込むとある程度の手応えがあります。ゆるすぎる場合は、端子が変形していたり、サイズが合っていなかったり、何度も抜き差しして保持力が落ちている可能性もあります。
端子がゆるいまま無理に使うより、怪しいと思ったら新しい端子に付け替えた方が安心です。ギボシ端子は安い部品ですが、接触不良で悩む時間はけっこう高くつきます。時間も気力も持っていかれますからね。
バイクや車で使うときに注意したいこと
振動がある場所では圧着の甘さが出やすい
ギボシ端子は、バイクや車の電装DIYでよく使われます。ただ、家の中の配線と違って、バイクや車には走行中の振動があります。ここがけっこう大事です。
作業した直後はしっかり付いているように見えても、圧着が甘いと、走っているうちに少しずつ緩んでくることがあります。特にウインカー、テールランプ、ヘッドライトまわりなどは、車体の振動を受けやすい場所です。最初は普通に点いていたのに、しばらくするとチラつく。段差を越えたときだけ消える。触ると点く。こういう症状が出ると、原因探しがなかなか面倒になります。
ギボシ端子をバイクや車で使うなら、圧着後の引っ張り確認はかなり大事です。軽く引っ張って抜けるようなら、その時点でやり直した方が安心です。あとからカウルを外して、テープをほどいて、配線を追いかけて……となると、正直かなりしんどいです。やったことある人ならわかると思いますが、「最初にちゃんと確認しとけばよかった」となります。
また、配線を無理に引っ張った状態で固定しないことも大切です。端子部分に常にテンションがかかっていると、振動と合わせて負担が大きくなります。少し余裕を持たせて配線を取り回し、端子だけに力がかからないようにしておくと安心です。
水がかかる場所では絶縁と防水も考える
バイクや車でギボシ端子を使う場合、水への対策も考えておきたいところです。
ギボシ端子には絶縁スリーブをかぶせますが、スリーブを付けたからといって完全防水になるわけではありません。雨、水たまりの跳ね上げ、洗車、泥汚れなど、水分が入りやすい場所では注意が必要です。
特にバイクの場合、配線がむき出しに近い場所を通っていることもあります。フロントまわり、テールまわり、フェンダー付近などは、雨や泥はねの影響を受けやすいですよね。こういう場所でギボシ端子を使うなら、できるだけ水が直接かかりにくい位置にまとめる、端子部分を下向きにしない、必要に応じて自己融着テープや配線保護チューブを使うなど、ひと工夫しておくと安心です。
ただし、テープでぐるぐる巻きにすれば何でも解決、というわけでもありません。雑に巻くと、逆に水が抜けにくくなって、端子まわりに湿気が残ることもあります。配線を保護するつもりが、結果的に湿気の住まいを作ってしまう。これも地味に嫌なパターンです。
水がかかりやすい場所、確実性を高めたい場所では、防水タイプの接続部品を使うことも選択肢になります。ギボシ端子は便利ですが、どこでも万能というわけではありません。使う場所に合わせて、保護の仕方も考えることが大事です。
水がかかりやすい場所や、純正配線に近い部分では、ギボシ端子ではなくカプラー接続が使われていることもあります。カプラーの外し方や扱い方はこちらの記事で詳しく解説しています。
ショートを防ぐために金属部分を露出させない
ギボシ端子で特に気をつけたいのが、金属部分の露出です。
配線の被覆をむきすぎたり、スリーブが正しくかぶっていなかったりすると、金属部分が外に見えてしまうことがあります。そこに電気が来ている状態で、車体の金属部分やほかの端子に触れると、ショートの原因になる可能性があります。
バイクや車は、金属部分が多いです。フレーム、ステー、ボルト、ナット、ライトケース、メーターまわりなど、端子が触れそうな場所はいくらでもあります。電源側の端子が露出したままブラブラしている状態は、かなり避けたいです。
そのためにも、電源側は基本的にメス端子にすること、絶縁スリーブをきちんとかぶせること、被覆をむきすぎないことが大切です。作業後に、金属部分が見えていないかを目で確認しておくと安心です。
また、作業中に一時的に配線を外しておく場合も注意が必要です。電源が生きている状態で端子を外したままにしておくと、思わぬところに触れる可能性があります。不安な場合は、バッテリーのマイナス端子を外してから作業するなど、基本的な安全対策も考えておきたいところです。電装作業での「まあ大丈夫だろう」は、たまに全然大丈夫じゃないことがあります。
配線の取り回しにも余裕を持たせる
ギボシ端子をきれいに圧着できても、配線の取り回しが悪いとトラブルにつながることがあります。
たとえば、配線が短すぎて端子部分に常に引っ張る力がかかっている状態。ハンドルを切ったときに配線が突っ張る状態。カウルやタンク、シートを取り付けたときに配線が挟まる状態。こういう取り回しだと、ギボシ端子そのものが問題なくても、あとから接触不良や断線につながることがあります。
特にハンドルまわりは注意したい場所です。左右にハンドルを切るたびに配線が動くので、余裕がないと端子や配線に負担がかかります。ウインカーやヘッドライトの配線をいじるときは、ハンドルを左右に切って、配線が引っ張られていないか確認しておくと安心です。
テールまわりも意外と注意が必要です。シートを戻したときに配線を挟んでしまったり、フェンダー裏でタイヤや可動部に近くなってしまったりすることがあります。ギボシ端子を付けたあとだけでなく、部品を戻した状態でも配線の位置を確認しておきたいところです。
ギボシ端子は、端子そのものの圧着だけでなく、取り回しまで含めて作業です。きれいに付けた端子を、あとから自分で引っ張ったり挟んだりして壊したら、なかなか切ないですからね。端子に無理をさせない配線の逃がし方も、電装DIYではかなり大事です。
まとめ ギボシ端子は「向き」と「圧着」で失敗が減る
ギボシ端子は、バイクや車の電装DIYでかなり使いやすい接続パーツです。配線同士をつなげるだけでなく、あとから抜き差しできるので、ウインカーやテールランプ、ヘッドライト、スイッチまわりなどをいじるときにも便利です。
ただし、見た目が小さくて単純そうだからといって、なんとなくで付けてしまうと失敗しやすい部品でもあります。オス・メスの向きを間違えたり、スリーブを入れ忘れたり、配線サイズに合わない端子を使ったり、圧着が甘かったりすると、抜けやすくなったり、接触不良の原因になったりします。
特に覚えておきたいのは、電源が来ている側には基本的にメス端子を使うことです。オス端子は金属部分が露出しやすいので、電源側に付けると、外した状態でフレームや金属部分に触れてショートする可能性があります。迷ったときは、「電源側はメス」と考えると失敗しにくくなります。
圧着するときは、芯線だけをなんとなく潰すのではなく、芯線を端子の正しい位置に入れ、被覆側もきちんと支えることが大事です。ギボシ端子には、芯線を噛む部分と、被覆を支える部分があります。この2つの役割を意識すると、抜けにくく、安定した圧着になりやすいです。
そして、圧着が終わったら軽く引っ張って確認します。ここで抜けるなら、実際に使っている途中でも抜ける可能性があります。カウルを戻したあとや、配線をまとめたあとに接触不良を探すより、その場で確認してやり直した方がずっとラクです。面倒に感じるかもしれませんが、このひと手間があとで自分を助けてくれます。
また、バイクや車で使う場合は、振動、水、金属部分との接触にも注意が必要です。端子をしっかり圧着するだけでなく、絶縁スリーブを正しくかぶせること、金属部分を露出させないこと、配線に無理なテンションをかけないことも大切です。
ギボシ端子は、正しく使えばとても便利な部品です。ポイントは、オス・メスの向き、スリーブの順番、端子と配線のサイズ、そして抜けにくい圧着。このあたりを確認しながら作業すれば、初心者でもかなり安心して使えるようになります。
小さな端子ですが、電装DIYではかなり大事な存在です。焦らず、ひとつずつ確認しながら取り付けていきましょう。
